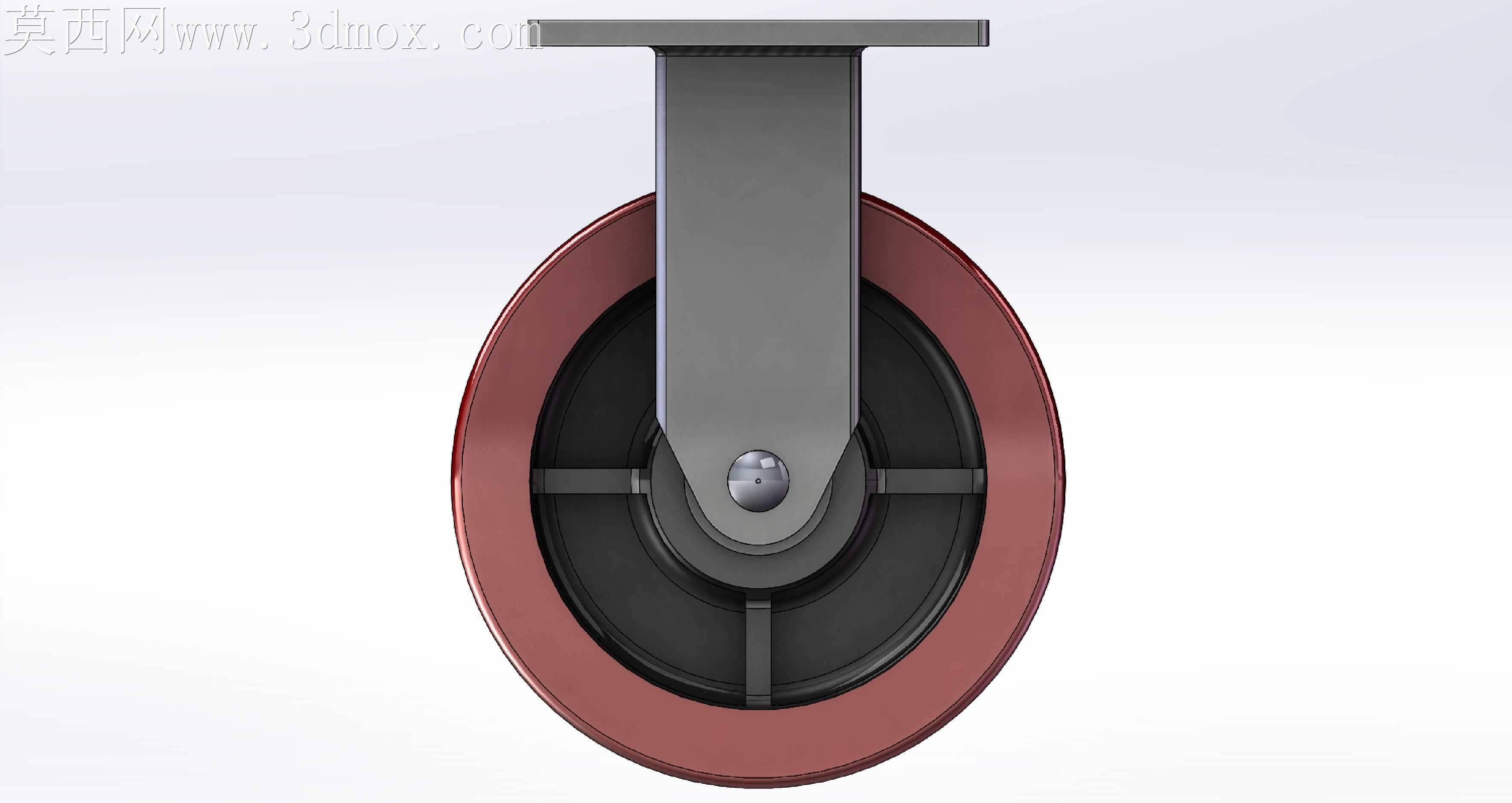

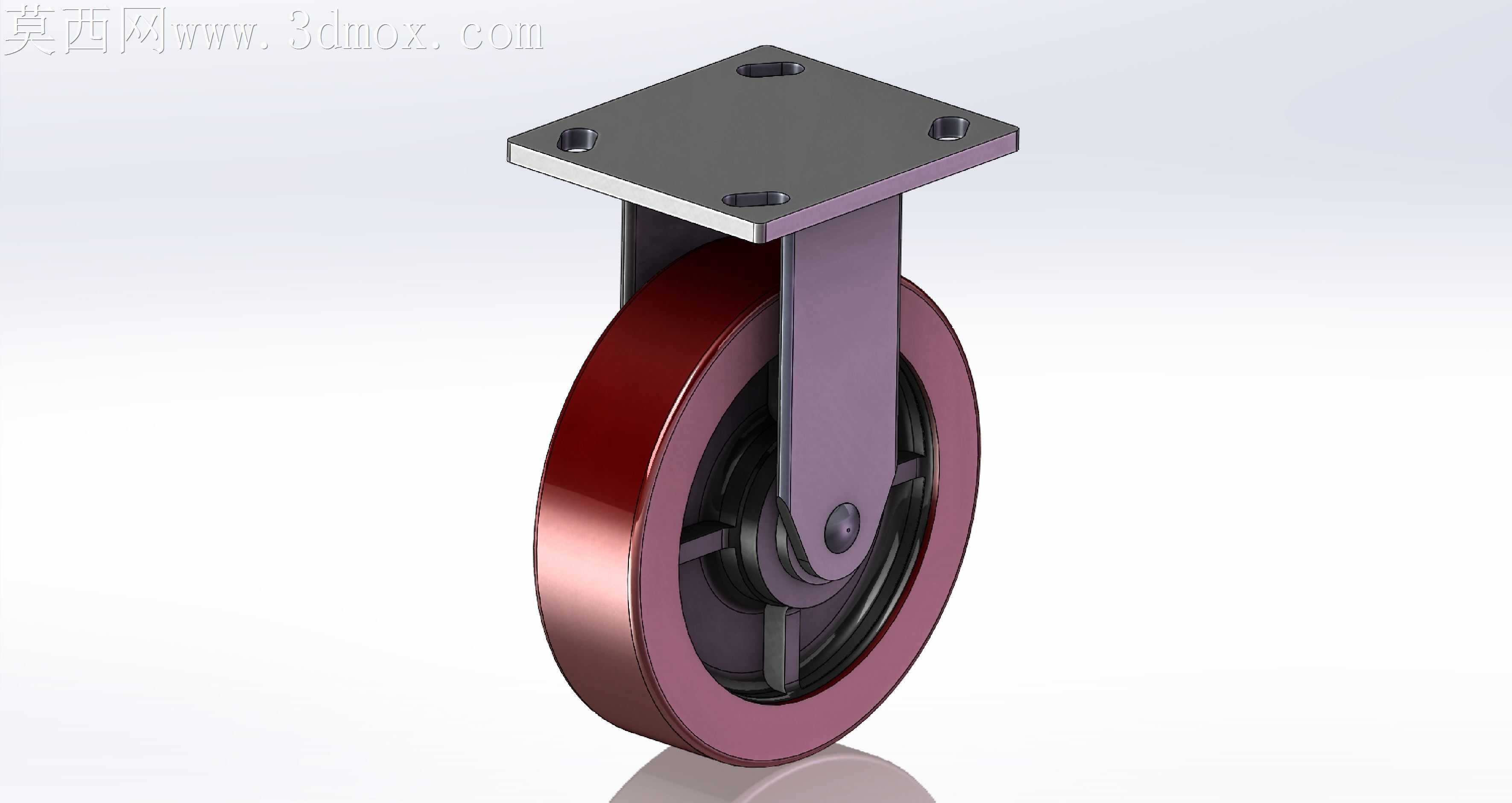

带后倾角设计重载方形安装支架脚轮

重型脚轮在车间重载转运场景里，最容易被忽略的失效点就是支架与轮体的连接偏角，常规垂直安装的脚轮在推行时遇到地面凸起、轨道接缝时，轮架会瞬间承受侧向冲击力，长期使用后支架铆接位置容易出现金属疲劳开裂，轮体也会因为受力偏斜出现单侧胎面异常磨损。这款带后倾角设计的脚轮，从加工适配的角度把安装板、支架臂、轮轴的配合公差做了针对性调整，方形安装板上的四个沉头孔位置做了0.2mm的位置度公差收紧，避免现场安装时因为孔位偏差强行锁附螺丝，导致支架产生初始内应力，后续受载时应力集中断裂。支架臂采用折弯一体成型结构，没有额外的焊接拼接缝，折弯处的圆角做了R5的过渡处理，既避免折弯时外侧材料拉伸开裂，也能让轮体转向时的冲击力顺着圆弧面分散到整个安装板，不会在折弯直角处形成应力集中点。轮体的金属轮毂与外包聚氨酯胎面的配合面做了滚花处理，压装时过盈量控制在0.15-0.2mm之间，既不会因为过盈量太大导致轮毂变形，也能避免重载推行时胎面与轮毂发生相对滑动，出现脱层失效。轮轴与支架臂的配合处预留了0.05mm的间隙，装配时填充低温润滑脂，哪怕车间内有粉尘、铁屑进入配合间隙，也不会出现轮轴卡滞、转向费力的问题。后倾角的角度设置在3度，这个角度不是随意给定的，经过多轮现场测试，角度太小起不到自动回正的效果，推行时轮体会左右摆晃，角度太大则会导致转向阻力骤增，工人推行时需要施加更大的力，3度的倾角刚好能让脚轮在直行时自动保持行进方向，转向后松开也能快速回正，不会出现侧偏卡滞。胎面采用圆弧过渡的边缘设计，经过地面缝隙时不会出现硬碰撞，能平稳滚过接缝，减少对支架的冲击，也降低了推行时的噪音。支架表面做了喷塑处理，喷塑前先做磷化除锈，涂层厚度控制在60-80μm，既能应对车间内的油污、水汽腐蚀，也不会因为涂层太厚影响安装板与设备底面的贴合度，锁附螺丝后不会出现间隙松动。
