直升机旋翼传动连接结构设计

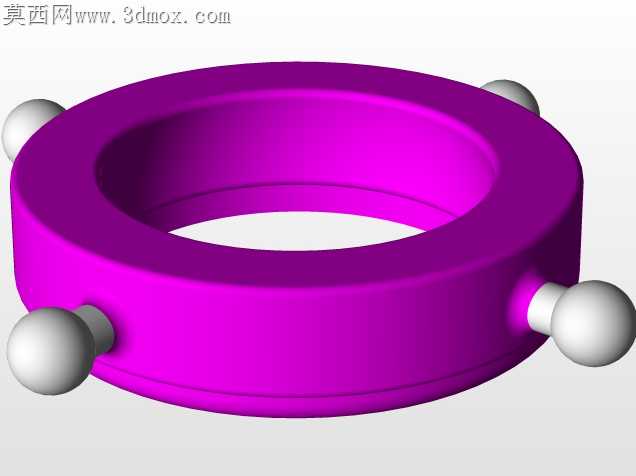

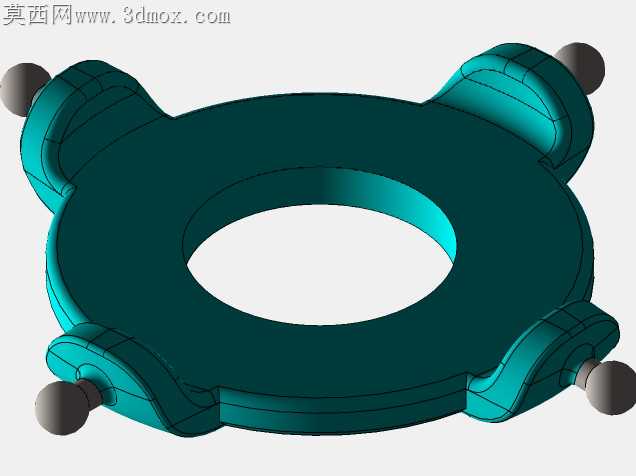

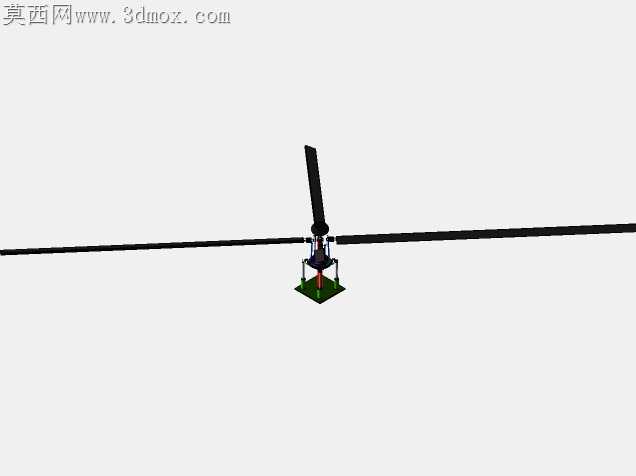

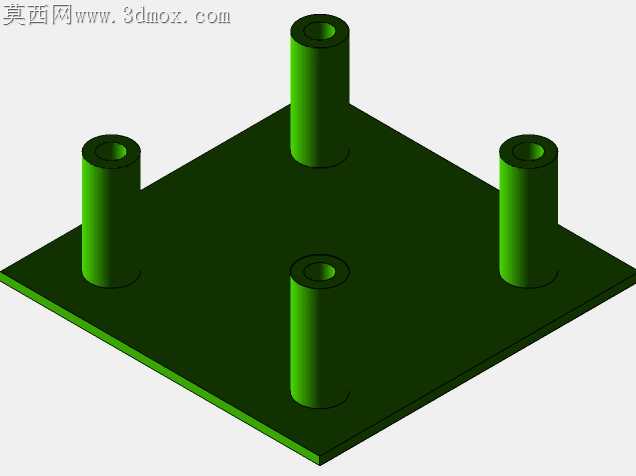

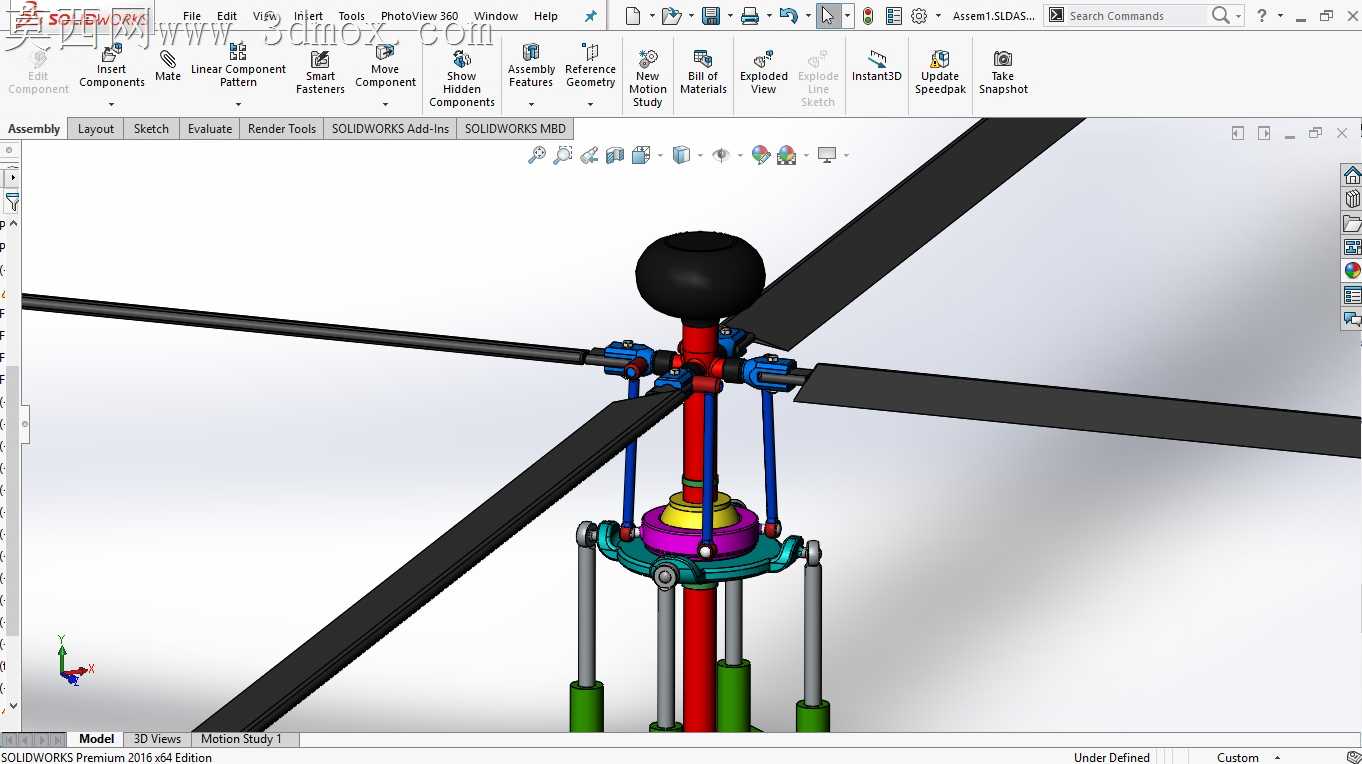

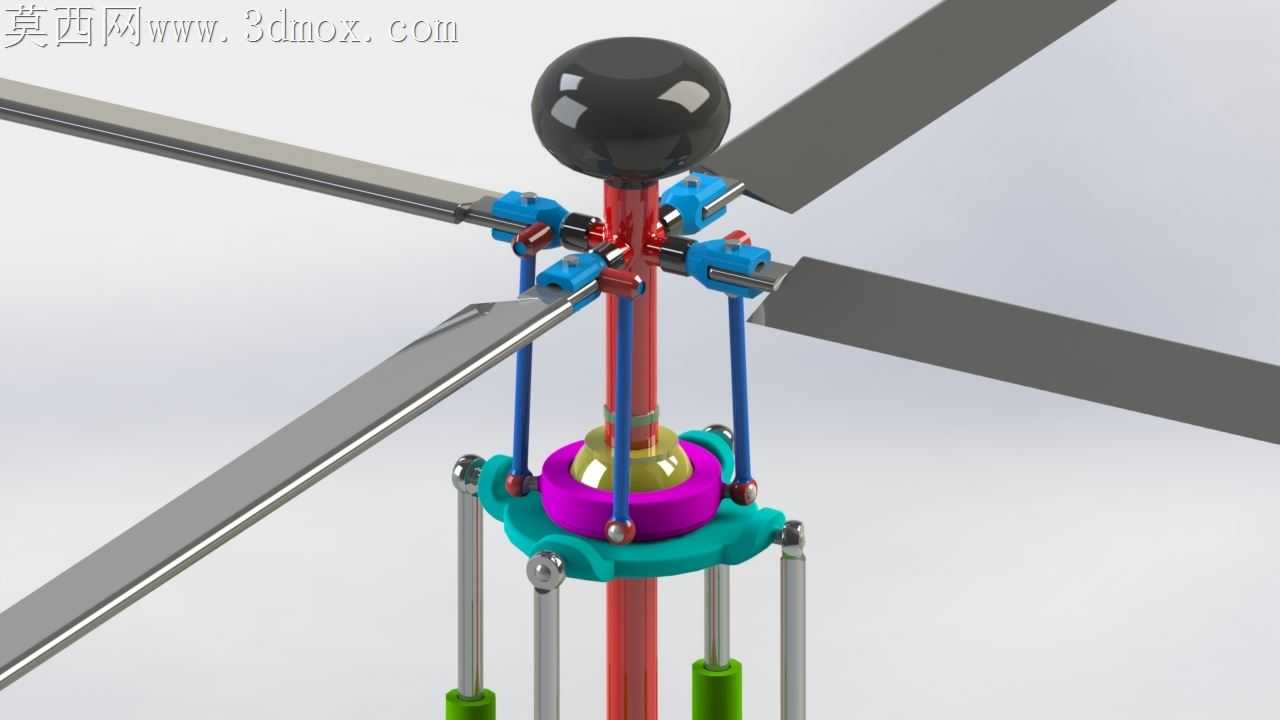

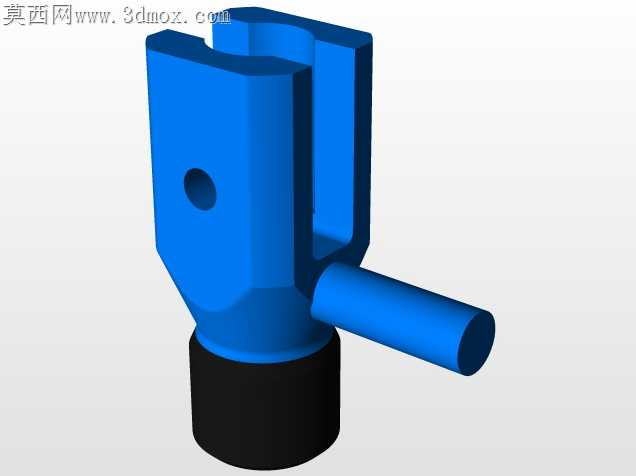

旋翼系统作为直升机升力与操纵力矩的核心输出部件，加工阶段最容易被忽略的隐患来自变距铰与桨毂连接面的微动磨损——常规建模时往往直接将铰接轴与安装孔做理想同轴配合，实际试飞场景下，旋翼周期性交变载荷会让配合面产生微米级相对滑移，累计飞行数十小时后就会出现接触疲劳剥蚀，直接影响操纵响应精度。这套旋翼结构在铰接副的配合间隙设计上做了针对性调整，没有沿用通用机械铰接件的H7/g6公差带，而是针对航空铝合金材质的线膨胀系数，将常温装配间隙控制在0.02-0.03mm区间，既避免高空低温环境下构件收缩导致的铰接卡滞，也能减少大载荷下的相对滑移量。桨叶与桨夹的连接段没有采用一体化建模思路，特意拆分出独立的阻尼衬套安装位，衬套与金属构件的接触端面预留了0.1mm的胶层厚度空间，避免硬接触带来的振动传导，实际装配时不需要额外修磨衬套外径就能完成压装，不会出现过盈量过大导致衬套开裂、或者间隙过大引发的桨叶摆振问题。挥舞铰的限位结构没有采用常见的刚性凸台设计，而是做了带圆弧过渡的弹性限位接触面，能在旋翼做最大幅度挥舞动作时分散接触应力，不会出现应力集中导致的凸台根部断裂。考虑到旋翼动平衡调试的实际需求，每片桨夹的外侧都预留了平衡配重块的安装螺孔位，螺孔位置做了等距阵列设计，调试时不需要在桨叶表面额外打孔粘贴配重，直接通过标准配重块的增减就能完成动平衡校准，大幅缩短地面调试周期。桨毂中心的动力输入轴连接位做了渐开线花键结构，花键的齿侧间隙特意放大0.015mm，能补偿传动轴与旋翼轴的微小同轴度误差，避免传动过程中出现的别劲卡顿，花键末端设计了退刀槽结构，加工时不需要额外做清根处理就能达到设计精度要求，降低机加工难度。整套结构的所有连接螺栓都做了防松垫片的安装槽设计，槽深刚好与垫片厚度匹配，装配后垫片不会随螺栓转动出现松脱，不需要额外打防松胶就能满足高频振动工况下的连接可靠性。未完成的装配段特意保留了操纵拉杆的连接接口，接口处的球头铰安装位做了角度避让设计，拉杆在全行程变距过程中不会与周边构件发生运动干涉，后续补全操纵系统时不需要调整现有旋翼结构的安装位置，能直接完成总装对接。
