燃煤电厂厂区设施布局三维设计方案

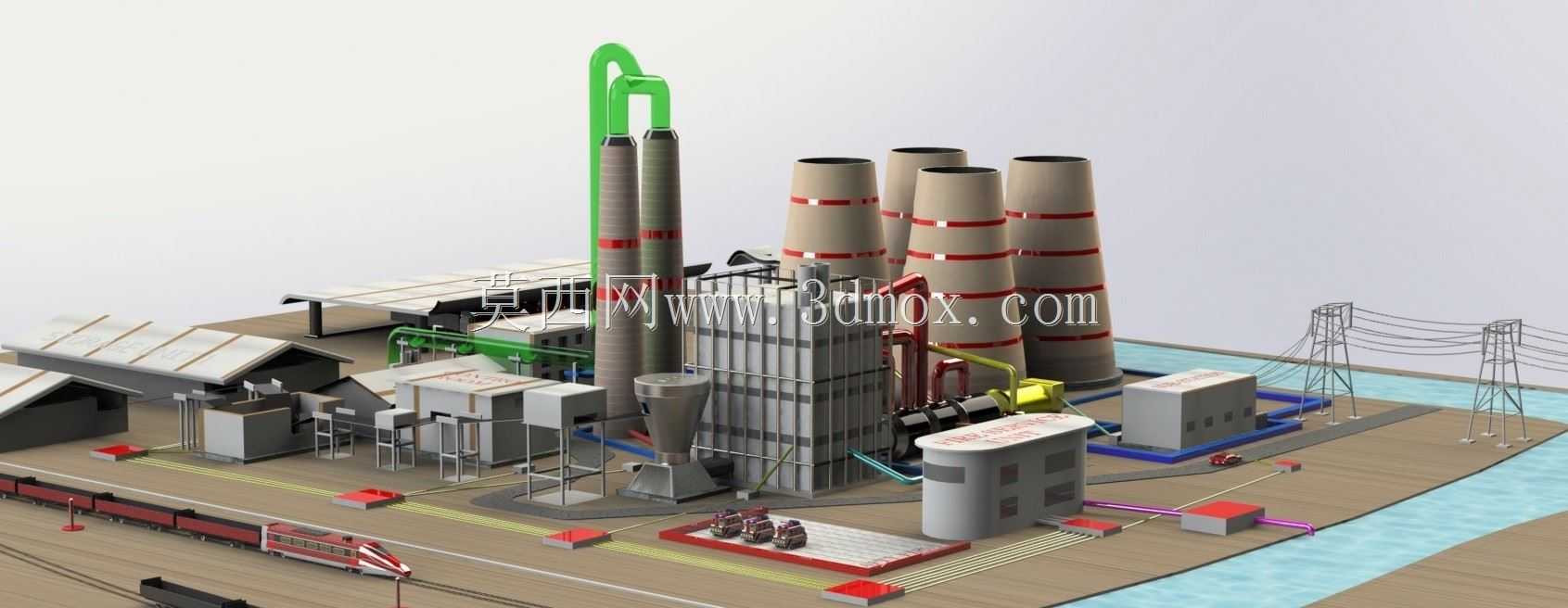

在电力工程建设前期的方案论证阶段，燃煤电厂的整体布局设计直接关系到后续生产运行的效率、运维便利性以及厂区土地的利用率。这套三维设计方案围绕燃煤发电全流程的工艺动线展开，将燃煤输送、锅炉燃烧、汽轮发电、烟气处理、灰渣存储、变电输出等核心功能模块做了合理的空间排布，充分考虑了各工序之间的物料传输距离、管线走向冗余、检修通道预留等实际工程需求。

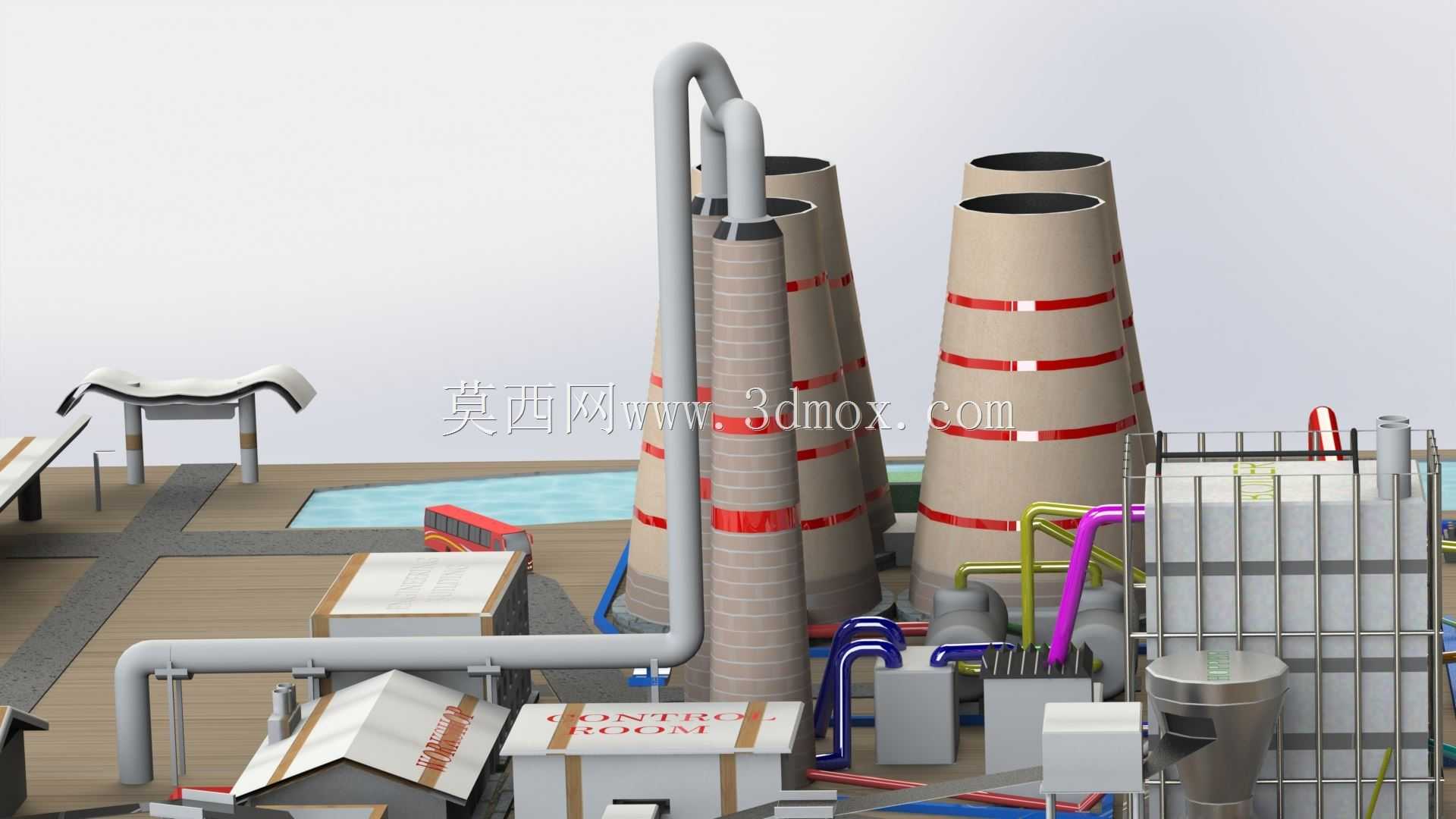

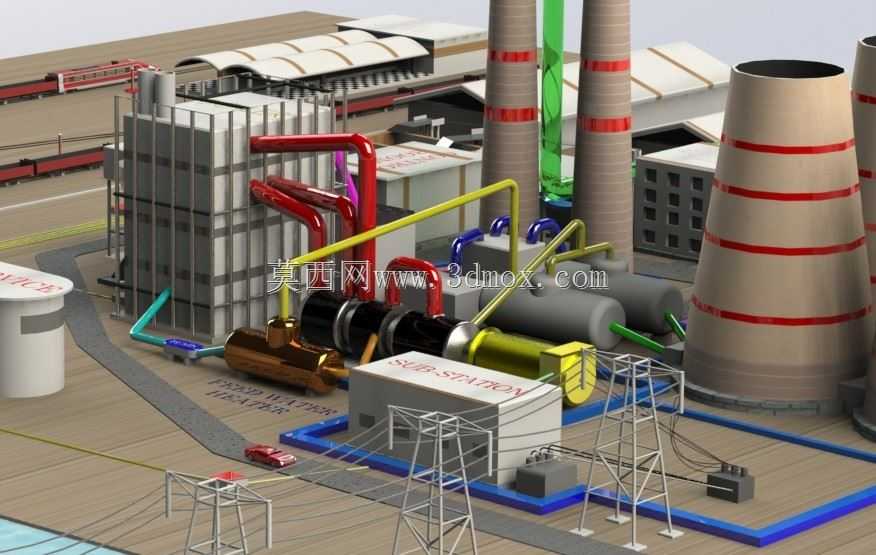

从实际应用场景来看，这类三维布局模型可用于项目前期的方案评审，帮助设计团队、建设方、运维方直观理解厂区整体规划，提前排查不同功能区之间可能存在的动线干涉、安全距离不足等问题。比如燃煤存储区与锅炉上煤口的位置设置，需要兼顾燃煤运输车辆的进出路线、堆煤场的防风抑尘空间、上煤皮带的铺设坡度与长度，避免过长的输送路径增加动力损耗与设备维护成本；锅炉本体与汽机房的衔接位置，要预留主蒸汽管道的热膨胀补偿空间，同时保证汽轮机检修时大型部件的吊装作业面不受周边建构筑物遮挡。

设计过程中，针对燃煤电厂特有的安全防护要求，在易燃易爆的燃油存储区、制粉系统周边预留了符合安全规范的防火间距，烟气脱硫脱硝、除尘设备的布置顺着烟气流动方向排布，减少烟道的弯折角度以降低烟气流动阻力，配套的循环水系统、化学水处理车间则靠近水源接入侧，缩短输水管道长度。各建构筑物的外形尺寸按照常规燃煤电厂的通用设计参数设定，厂房的层高、跨度匹配主流发电设备的安装需求，厂区内部的道路宽度满足消防车辆、大型设备运输车辆的通行要求，围墙边界与周边外部设施的距离也符合电力设施防护的相关规范。

不同于单一设备的建模，这类厂区整体布局的三维设计更侧重系统之间的协同匹配，每一个功能区的位置调整都会关联到物料、管线、人流、物流的路线变化，建模过程中需要反复核对工艺流程图的动线逻辑，确保生产流程顺畅无折返，同时兼顾后期运维的巡检路线规划，让日常巡检人员能够以最短的路线覆盖所有核心设备点位，降低运维人员的无效行程。对于新建电厂的初步设计阶段，这类三维模型还可以作为后续深化设计的基础框架，后续可在对应位置逐步细化单体设备、管线桥架、辅助设施的详细模型，大幅提升整体设计的效率，减少后期施工阶段的设计变更。
