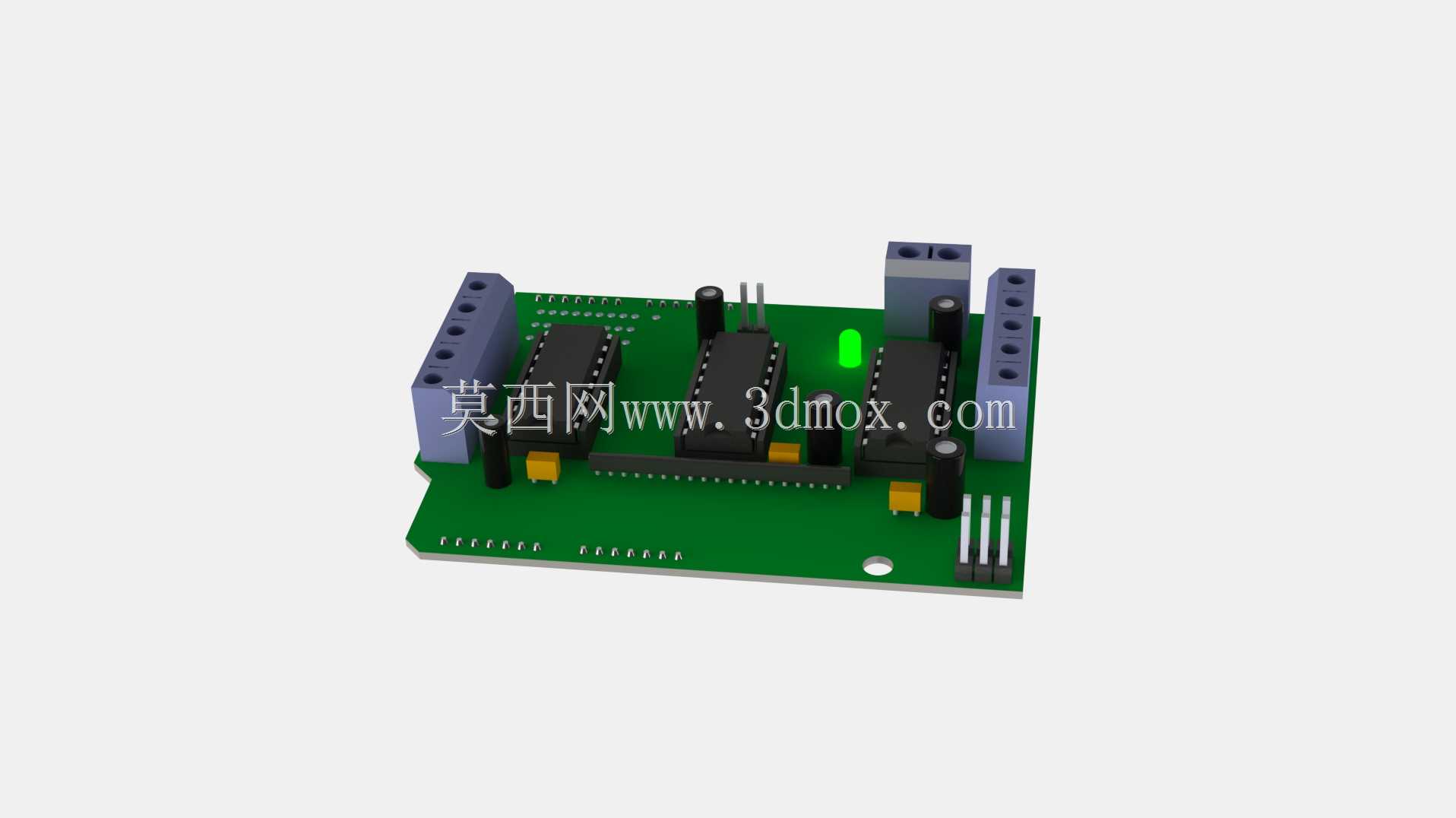

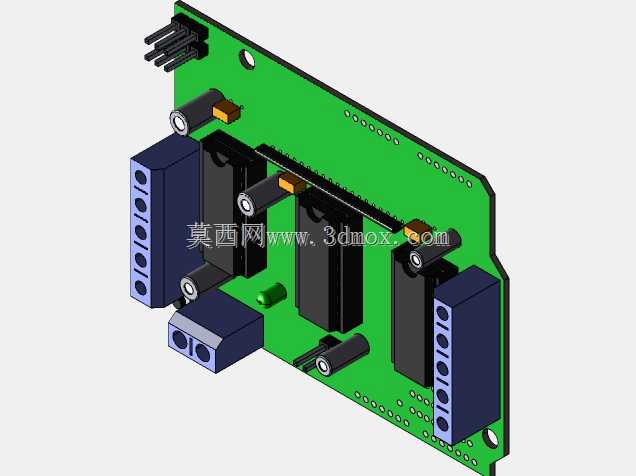

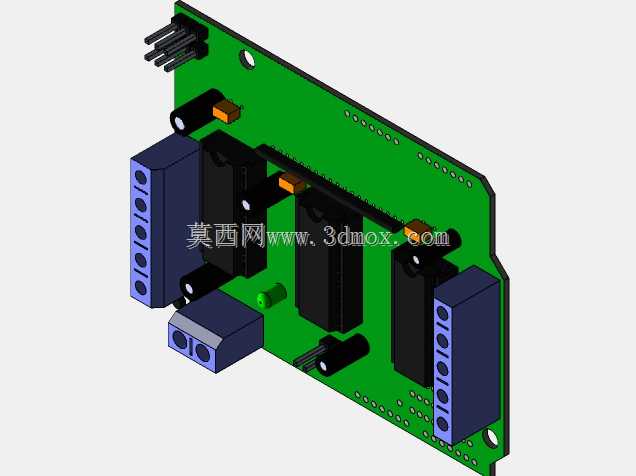

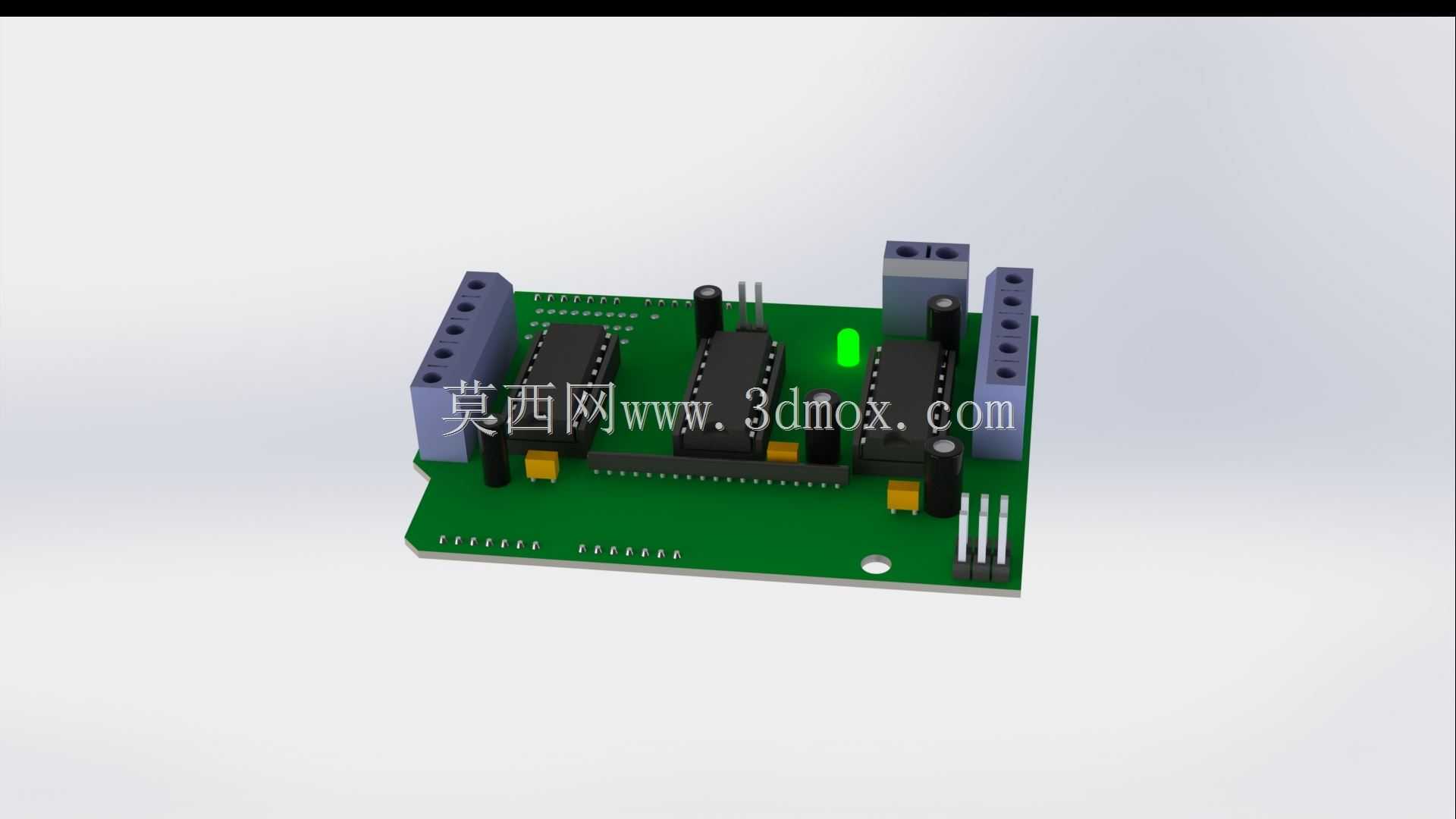

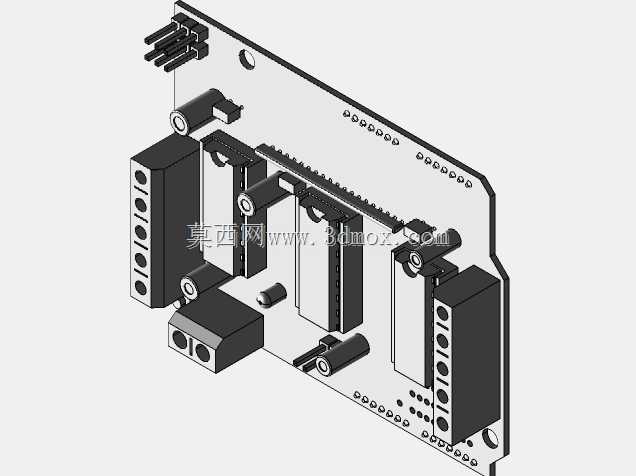

L293D双直流电机驱动屏蔽电路板

在小型移动机器人、桌面级自动化执行机构的开发场景中，双路直流电机的驱动控制是动力输出环节的核心需求，普通单片机IO口的输出电流无法直接驱动直流电机运转，必须搭配专用的驱动电路完成信号放大与电流承载，这款L293D双直流电机驱动屏蔽板就是针对这类应用场景设计的硬件载体。从实际使用角度看，该驱动板可同时实现两路直流电机的正反转、调速控制，单路持续输出电流可满足小型直流减速电机、微型驱动电机的运转需求，板载的芯片散热结构、电源接线端子、信号排针布局都经过实际装机验证，能适配多数小型机器人底盘、教学实验平台的安装空间。设计过程中首先考虑的是安装兼容性，板体采用标准的排针间距设计，可直接叠装在主流的开源控制板上方，不需要额外制作转接支架，板上的电源输入端子预留了足够的接线空间，大电流走线做了加宽处理，避免长时间满负载运行时出现线路过热的问题。板上集成的状态指示元件可直观反馈电源接通状态，外接接线端子分别对应电机输出、外部电源输入，信号端排针直接对应控制板的IO引脚定义，装机时不需要额外查阅复杂的接线定义，可快速完成线路连接。从安装边界来看，板体四角预留了固定孔位，既可以通过排针直接叠装固定，也可以使用铜柱将板体独立固定在设备机架上，板体上方的元件高度做了统一管控，叠装时不会和上层控制板的元件产生干涉，输出端的接线端子朝向板体外侧，接好电机线后不会占用板体上方的走线空间。实际应用中，这类驱动板除了用于小型轮式机器人的动力驱动，还可用于小型电动滑台、桌面机械臂关节的直流电机控制，板上的芯片周边预留了滤波元件安装位，可根据实际负载的干扰情况加装滤波电容，提升驱动运行的稳定性，信号走线与功率走线在板上做了分区布局，减少功率线路对控制信号的干扰，避免电机启停时出现控制信号误触发的问题。针对教学实验场景，板上的每个接线端都做了清晰的丝印标注，初学者可快速完成接线调试，不需要反复核对引脚定义，板体边缘做了圆角处理，避免装机时划伤线材或者操作人员，整体结构紧凑，在有限的板体空间内集成了双路驱动所需的全部元件，不需要额外搭配外围电路即可直接投入使用。
