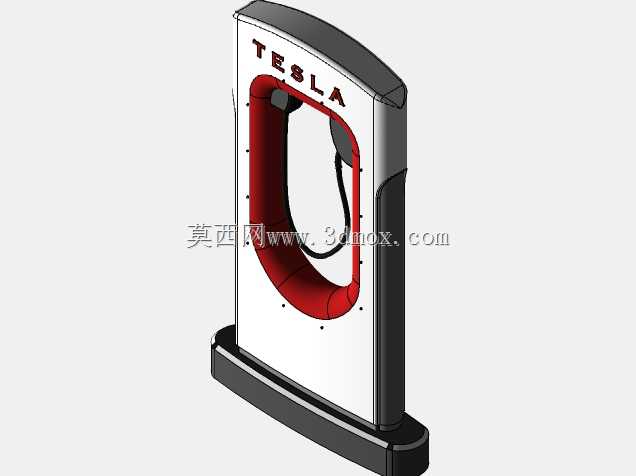

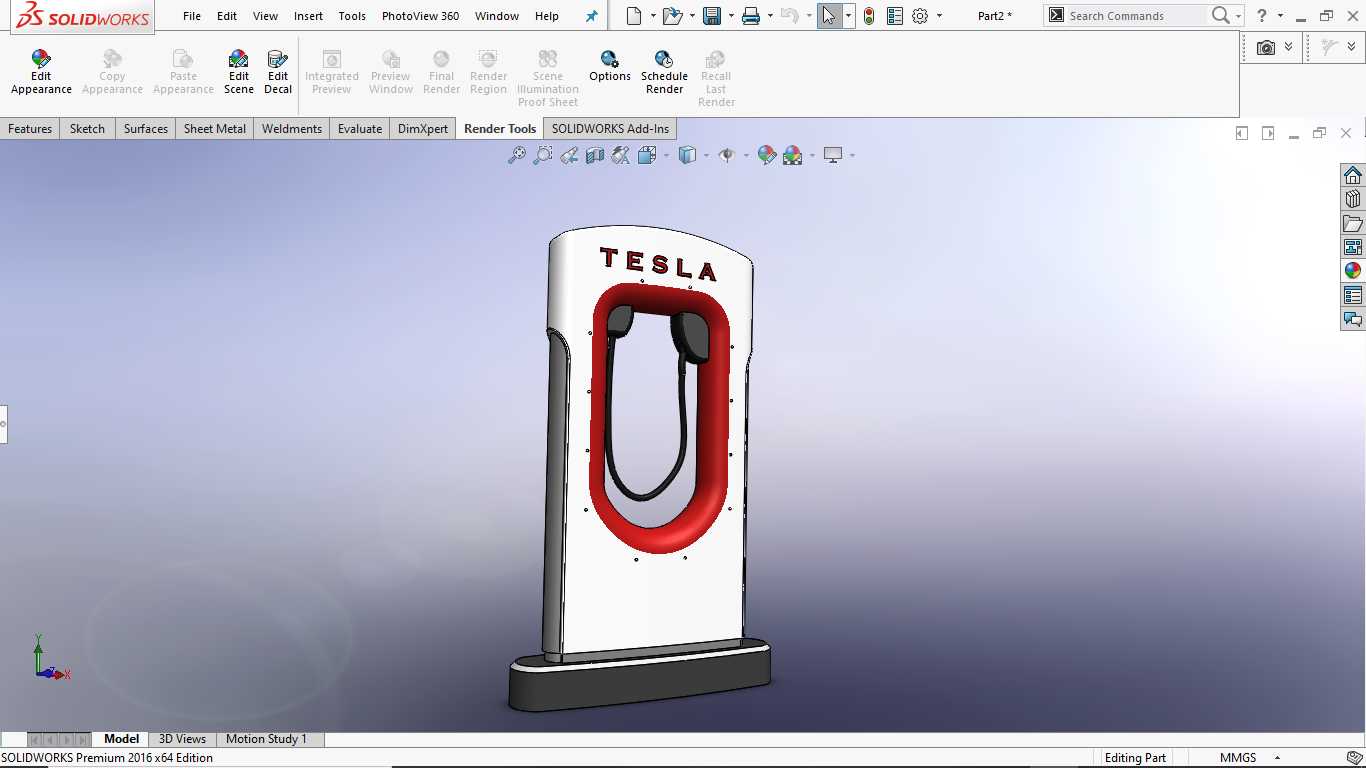

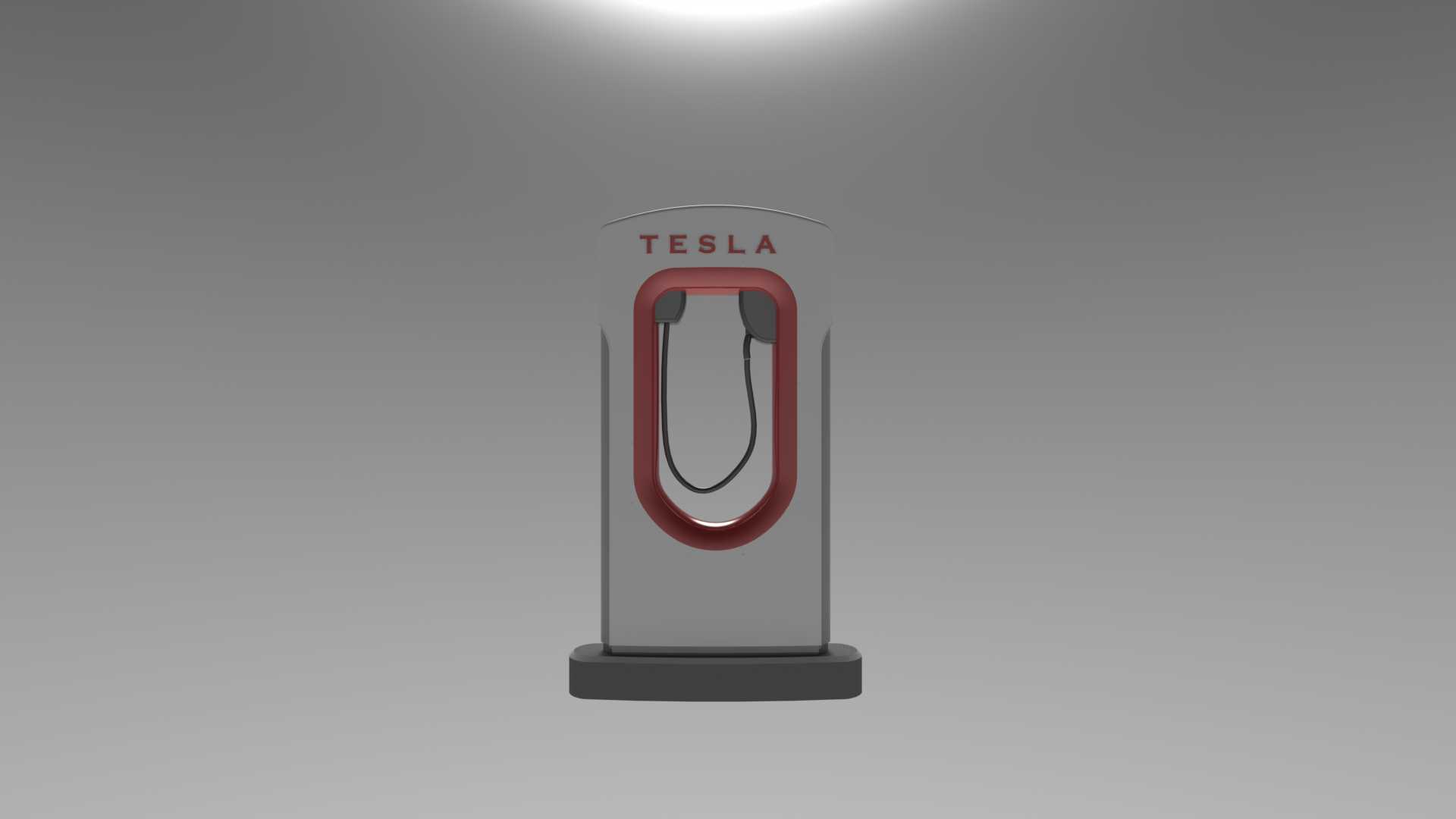

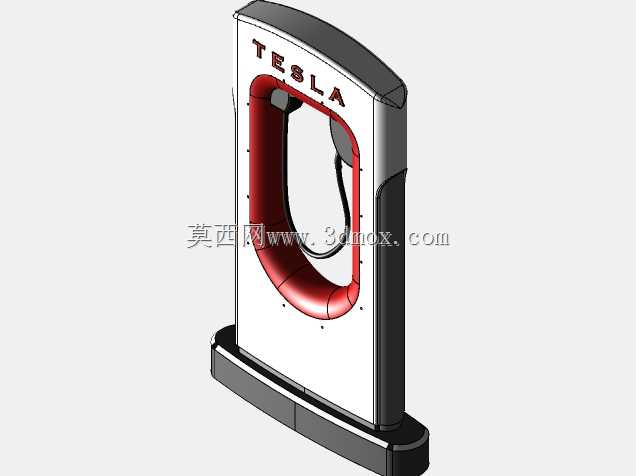

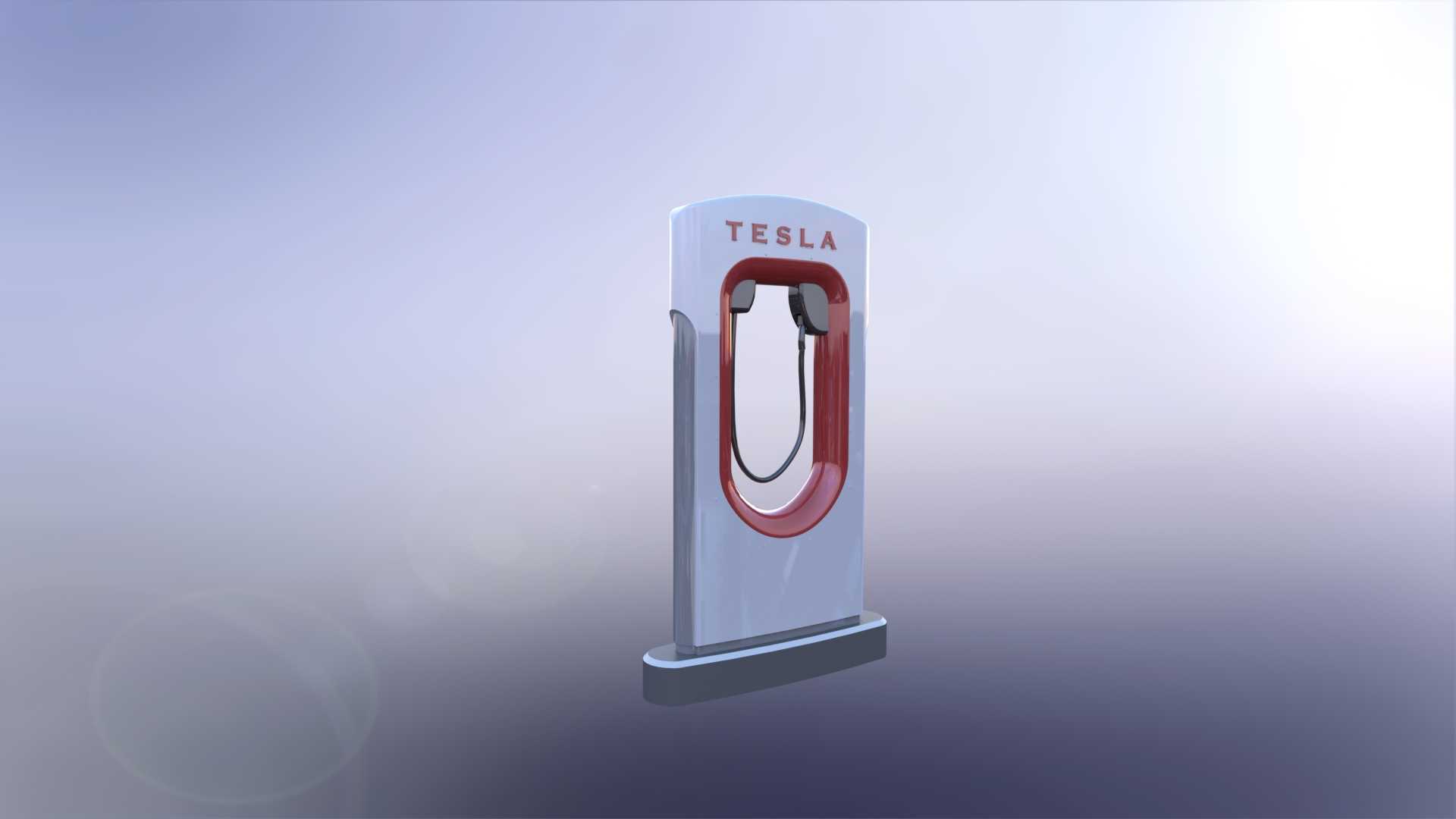

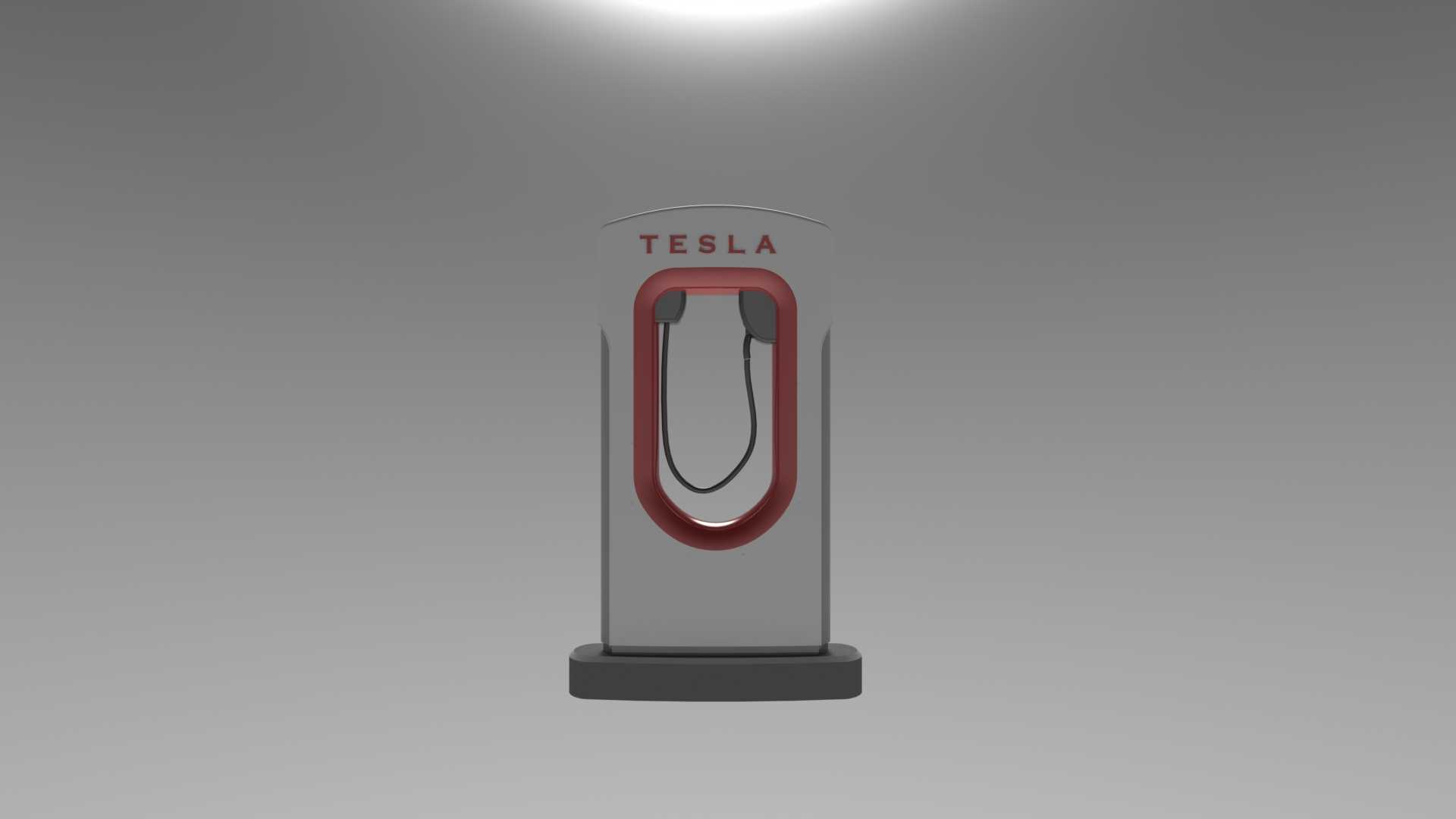

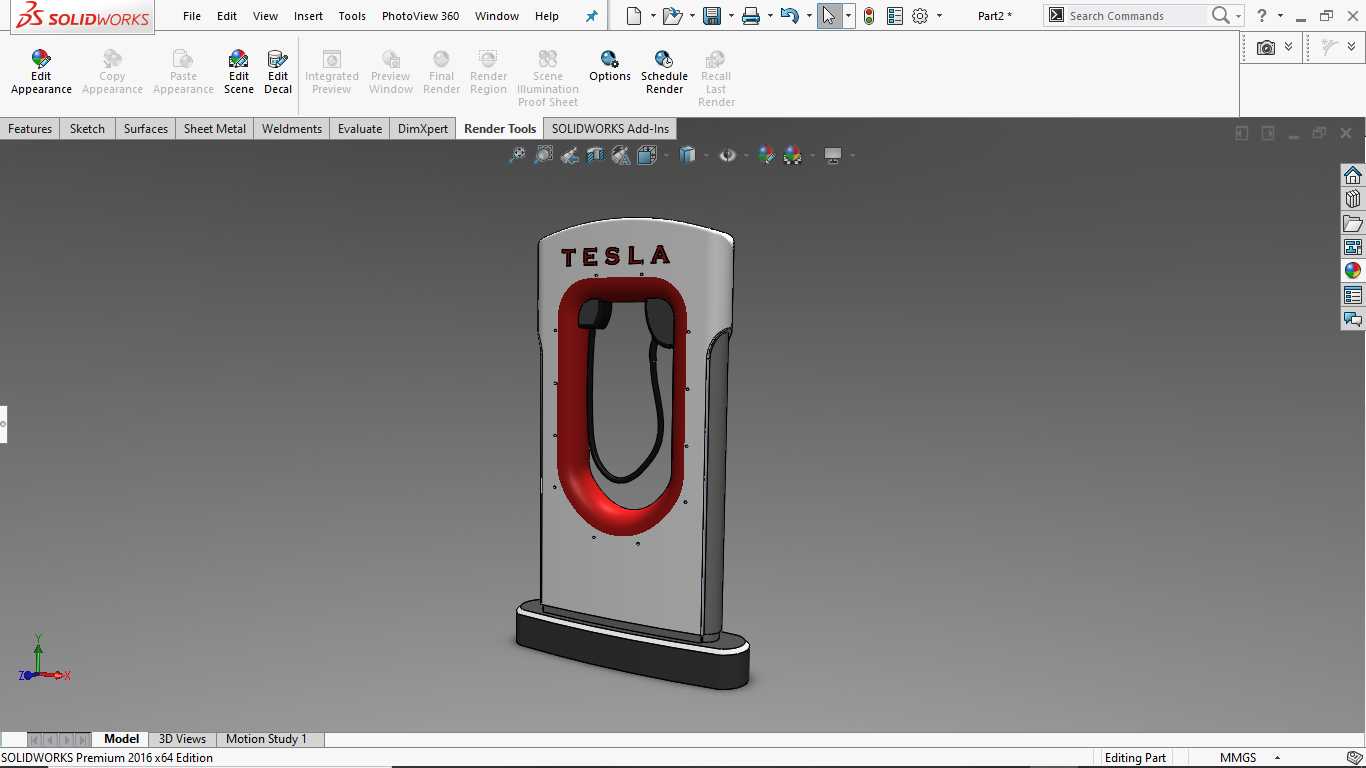

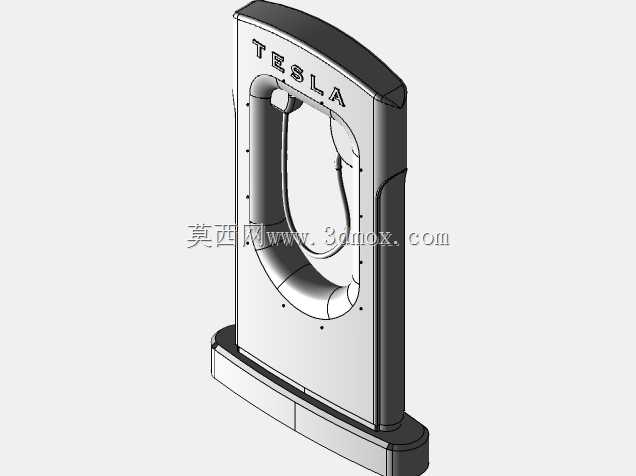

特斯拉超级充电桩外观结构三维建模

这款立式直流快充桩的三维结构，是面向新能源汽车公共补能场景做的外观与结构整合设计，日常落地在商业综合体停车场、高速服务区、城市公共充电站这类车流量大、补能需求集中的区域，核心用途是为适配高压快充平台的乘用电动车提供大电流直流补能服务，替代传统慢充桩数小时的补能周期，适配车主中短途出行的快速补能需求。从设计思路上看，整体采用立式落地的窄体桩身结构，没有冗余外凸部件，窄面朝向行车通道，宽面正对停车泊位，单桩占用的地面投影面积极小，同一场地内可排布更多桩位，提升单位土地的补能服务能力。桩身主体采用上窄下宽的收分结构，底部做了加厚的配重底座设计，安装时通过地脚螺栓与硬化混凝土地面固定，底座预留的安装孔位适配常规户外硬化地面的施工标准，不需要额外做复杂的地基处理，能降低现场安装的施工成本与周期。桩身正面的U型线缆收纳槽是结构设计的核心细节，槽体弧度完全匹配充电枪线缆的自然弯曲半径，用户取枪、还枪时线缆不会出现硬弯折，长期使用能减少线缆护套的疲劳磨损，延长高压线缆的使用寿命；槽体两侧的红色装饰条同时做了耐磨处理，避免线缆拖拽时刮花桩身外表面。桩体顶部的品牌标识区域做了内凹嵌入式设计，标识面板与桩身外表面齐平，不会因为长期户外暴晒、雨水冲刷出现标识脱落问题，同时桩身所有外接缝都做了错位止口设计，配合密封胶条能满足户外露天使用的防水防尘要求，适配不同地域的复杂气候条件。桩身侧面预留的检修门采用隐藏式铰链设计，日常维护时可以直接打开门板更换内部的充电模块、通讯组件，不需要拆解整个桩身外壳，能大幅降低后期运维的操作难度。线缆末端的充电枪放置位做了磁吸式定位结构，还枪时只要靠近放置位就能自动卡紧，不会因为风吹、外力触碰出现枪体脱落的情况，同时枪座内部做了防水密封圈，避免雨天积水进入充电接插件引发安全隐患。从安装边界来看，桩体安装时需要在背面预留不小于30厘米的检修操作空间，正面距离泊位停车线的距离控制在1.2米到1.5米之间，既保证车主下车后能顺畅取枪，也不会因为距离过近被进出车位的车辆剐蹭桩体。整个桩身的外壳采用钣金折弯加表面喷塑的工艺路径，建模时所有折弯圆角、止口结构都完全匹配实际钣金加工的工艺要求，没有出现无法落地的异形曲面结构，能直接导出工程图用于外壳的开模与生产加工。
