小型喷气式公务机整机结构三维数模

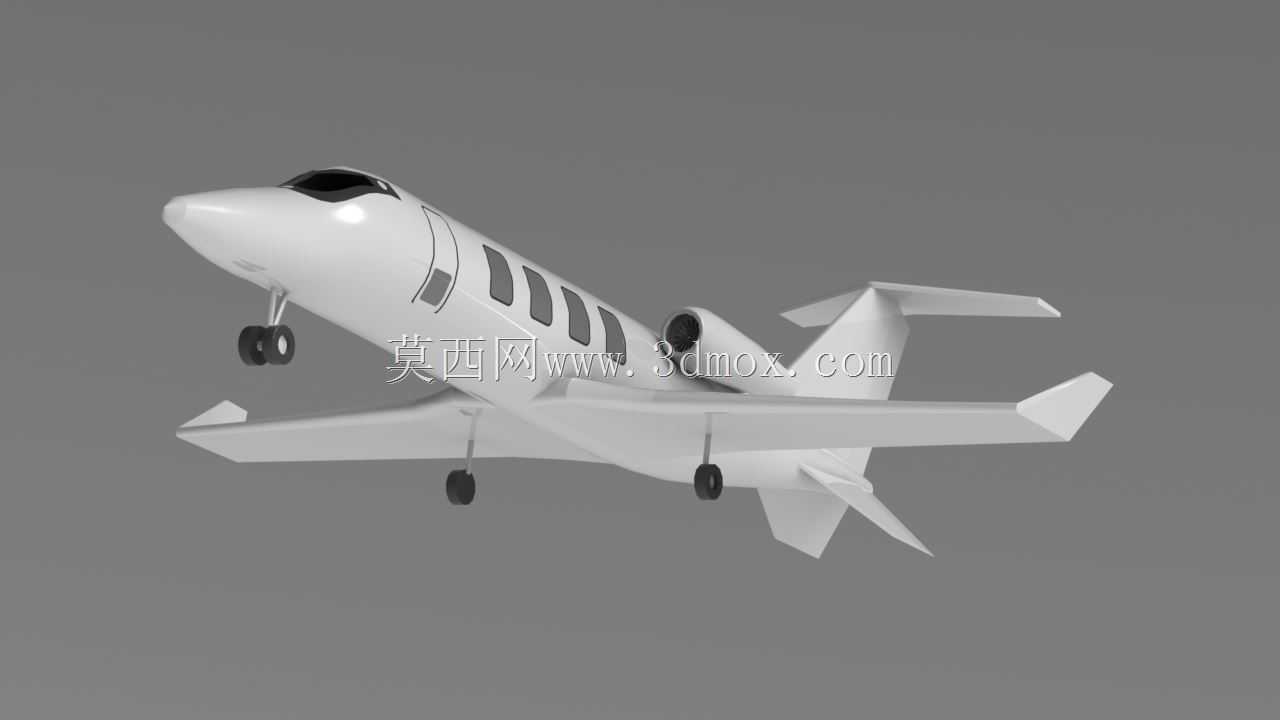

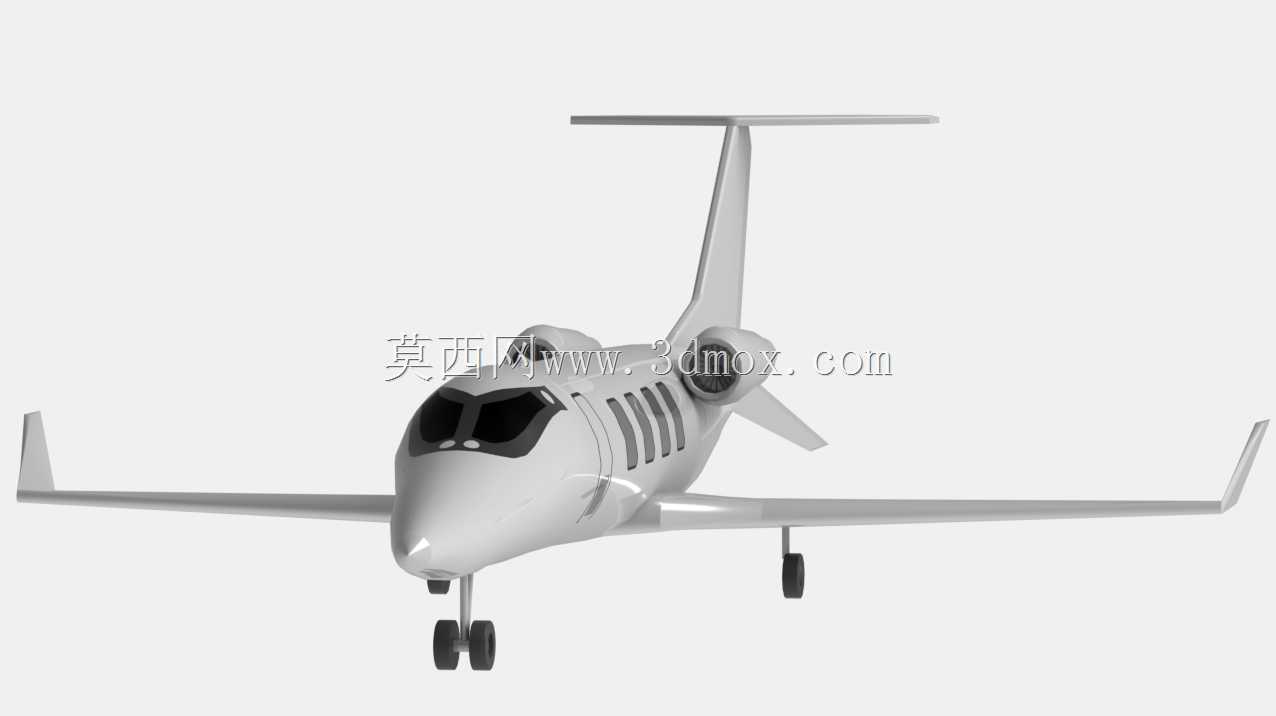

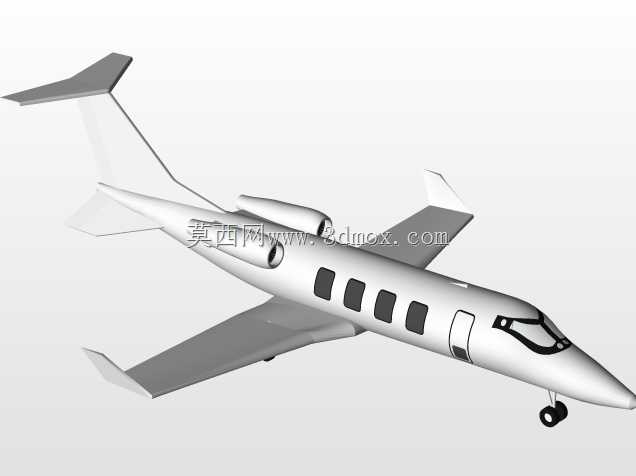

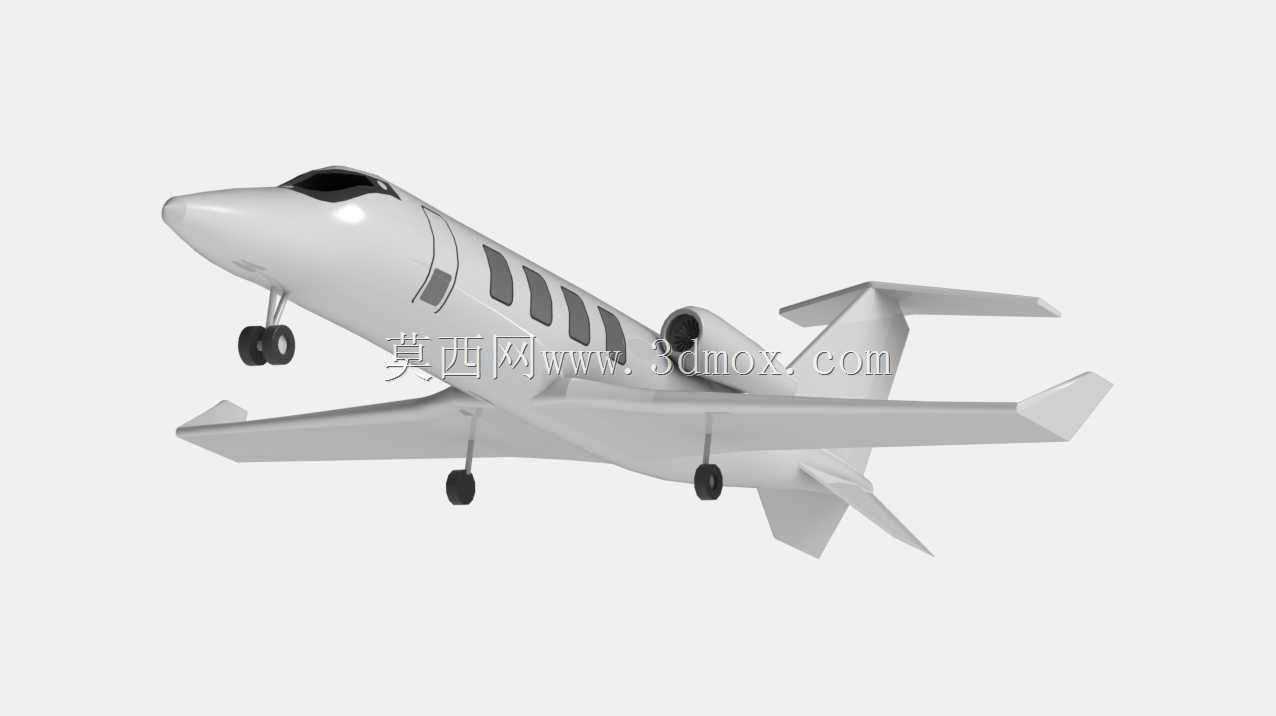

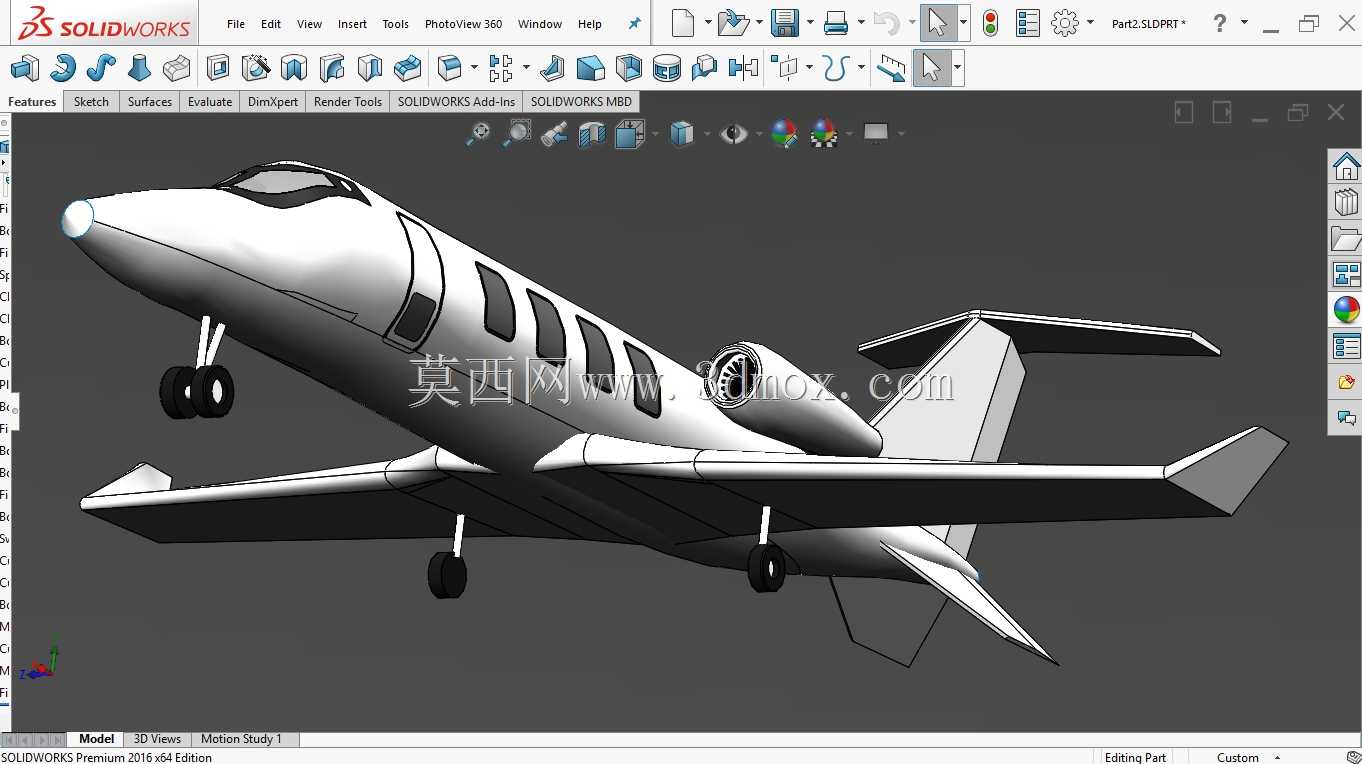

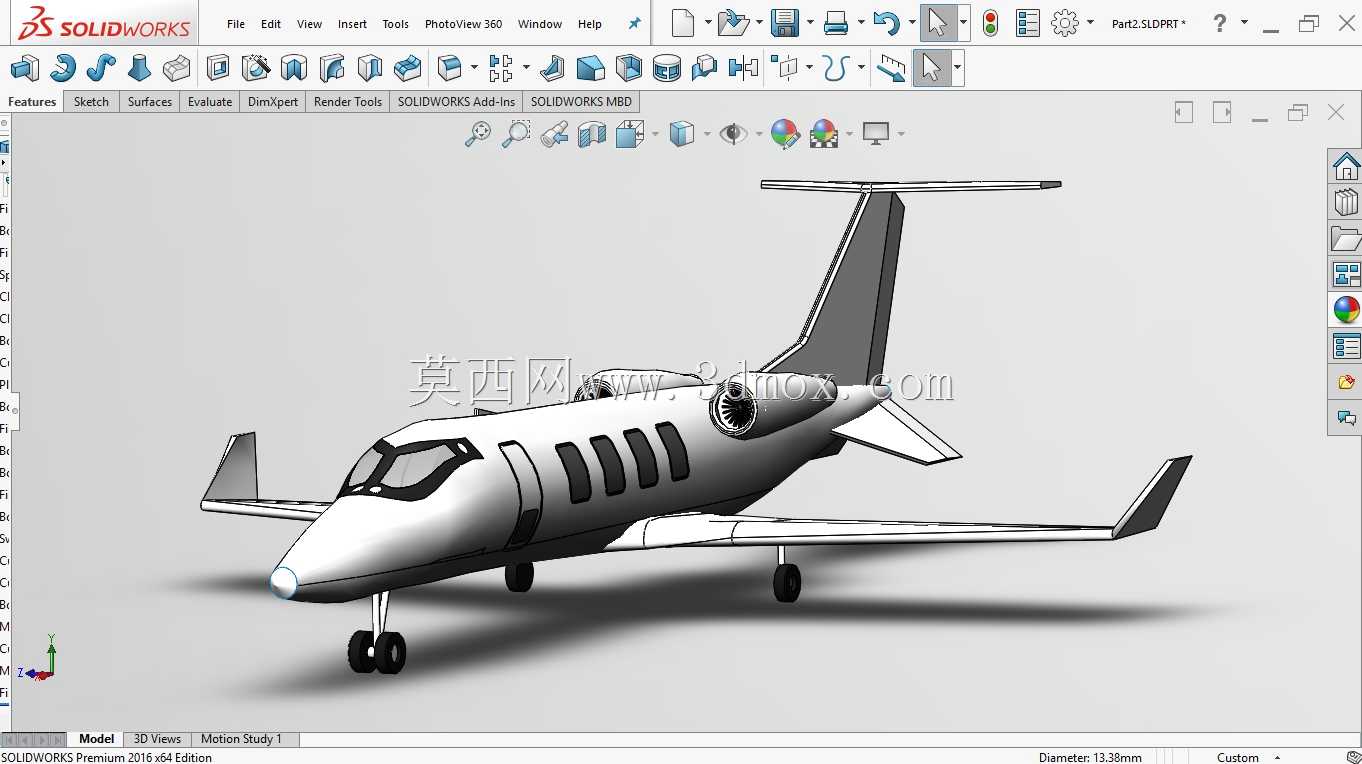

该模型还原的是轻型双发喷气式公务机的完整结构，这类机型主要服务于短途商务出行、通航作业、飞行训练等场景，可在4C级及以下通航机场完成起降，适配国内多数支线机场的跑道条件，无需专用大型停机位保障。从结构设计逻辑来看，整机采用下单翼+尾吊发动机+T型尾翼的布局，下单翼设计能够让机翼结构承托客舱地板，降低客舱离地高度，方便人员上下与行李装卸，同时机翼内置的主油箱可充分利用翼内空间，减少机身内部空间占用；尾吊发动机的布局能够让发动机远离地面，避免起降过程中跑道杂物被吸入进气道，同时降低客舱内的噪音水平，提升乘坐舒适度；T型尾翼将水平尾翼布置在垂直尾翼顶端，能够避开机翼后方的气流扰动区域，提升大迎角飞行状态下的操纵效率，减少尾翼失速风险。起落架采用前三点式可收放结构，前起落架为双轮结构，布置在驾驶舱下方，配备转向操纵机构，可实现地面滑行阶段的小半径转弯，主起落架为单轮结构，收放后收纳于机翼根部与机身衔接的整流罩内，收放机构采用连杆式锁止结构，能够在起降冲击载荷下保持结构刚度，收放行程的设计充分考虑了机身整流罩的内部空间边界，不会与周边管路、结构件产生运动干涉。机身截面采用类椭圆形设计，客舱段可容纳6-8名乘员，舷窗采用等间距布置，每扇舷窗的位置对应客舱内的座椅布局，机身前部为驾驶舱，风挡采用多块曲面玻璃拼接设计，能够为飞行员提供足够的前方与侧方视野，风挡框架的结构加强筋布置在视野盲区，不会遮挡飞行员起降阶段的观察视线。机翼采用低阻翼型，前缘后掠角适配高亚音速飞行的气动需求，机翼后缘布置襟翼与副翼，襟翼可在起降阶段向下偏转，提升低速状态下的升力系数，缩短起降滑跑距离，副翼用于飞行阶段的滚转操纵，机翼末端设置小翼结构，能够降低翼尖涡流带来的诱导阻力，提升巡航阶段的燃油效率。发动机短舱通过挂架固定在机身后部两侧，短舱进气道采用圆形截面，适配小型涡喷发动机的进气需求，短舱尾部的喷口略微向外倾斜，避免高温喷流直接冲刷尾翼结构。建模过程中对各部件的安装边界做了充分校核，起落架收放、舵面偏转等运动部件的运动路径均预留了足够的安全间隙，机身各段的蒙皮拼接处做了平滑过渡处理，没有出现曲面断层或者曲率突变的问题，结构件的壁厚参考同类型真机的设计参数，客舱增压区域的蒙皮厚度略高于非增压区域，能够承受巡航高度下的内外压差载荷。
