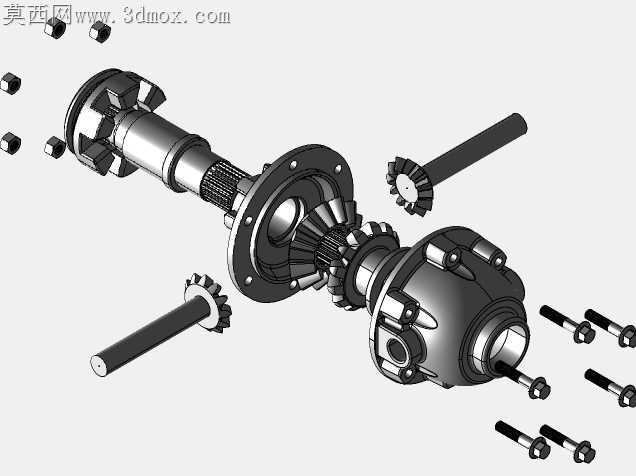

汽车差速器总成爆炸分解结构展示

差速器作为汽车传动系统核心部件，实际装配中最容易出现的问题，是行星齿轮与半轴齿轮啮合间隙不当导致的行驶异响、转弯卡滞，甚至早期磨损打齿。这套分解展示模型把所有配合面的公差预留逻辑做了直观呈现，差速器壳体内腔的行星齿轮轴安装孔位，特意做了0.02mm的过盈配合余量模拟，对应实际压装时的轴孔过盈量，避免车辆大扭矩输出时齿轮轴窜动脱出。半轴齿轮与壳体之间的止推垫片安装位，模型里预留了0.1-0.3mm的轴向窜动间隙，对应实际工况下齿轮受热膨胀的空间，不会因为热胀冷缩导致齿轮啮合卡滞。主减速从动齿轮与差速器壳体的连接螺栓孔，做了位置度公差的可视化呈现，每颗螺栓的孔位同轴度偏差控制在0.05mm以内，避免装配后齿轮偏摆，导致主减速齿轮啮合噪音过大。行星齿轮的球面与壳体支撑面的贴合度，模型里做了分色展示，贴合面积达到85%以上才符合实际装配要求，否则会出现齿轮受力不均，局部应力集中导致断齿。半轴花键与齿轮内花键的配合长度，也在分解视图里做了明确标注，花键啮合长度不足会导致扭矩传递时花键剪切断裂。这套分解结构没有做理想化的零间隙建模，所有配合位都还原了实际生产中的公差带范围，能直观看到每个零件的装配顺序与配合关系，不用反复拆解实物就能理解差速器的动力传递路径：主减速齿轮带动差速器壳体转动，行星齿轮轴随壳体公转，转弯时行星齿轮自转，实现两侧半轴不同转速输出。轴承安装位的台阶高度也做了精准还原，对应轴承压装后的轴向定位，避免轴承跑内圈或外圈导致的早期损坏。油封安装位的倒角结构也有体现，实际装配时油封不会被锐边切损，保证润滑油密封性能，防止差速器漏油。
