大众T3厢式车外后视镜结构设计

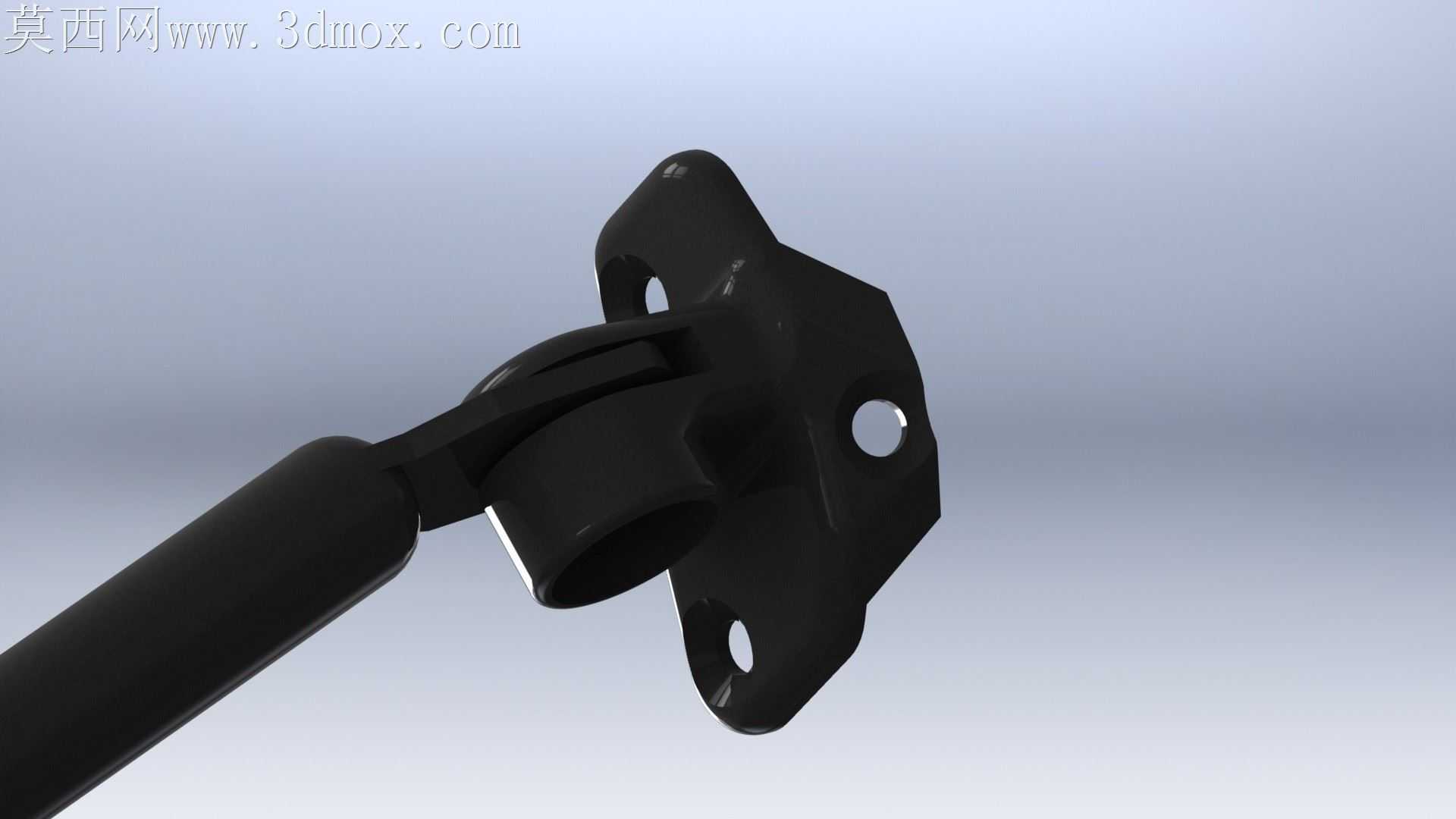

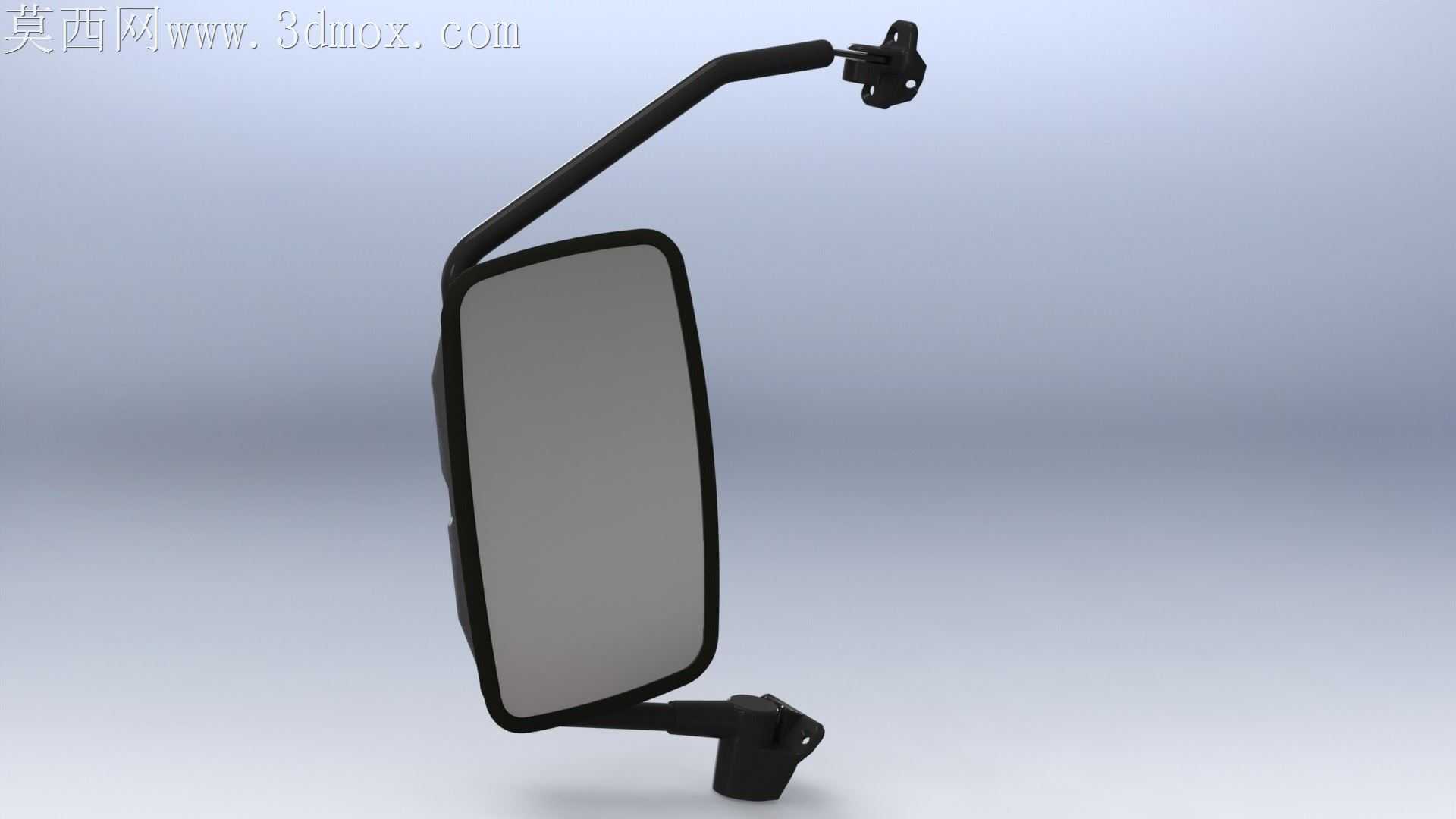

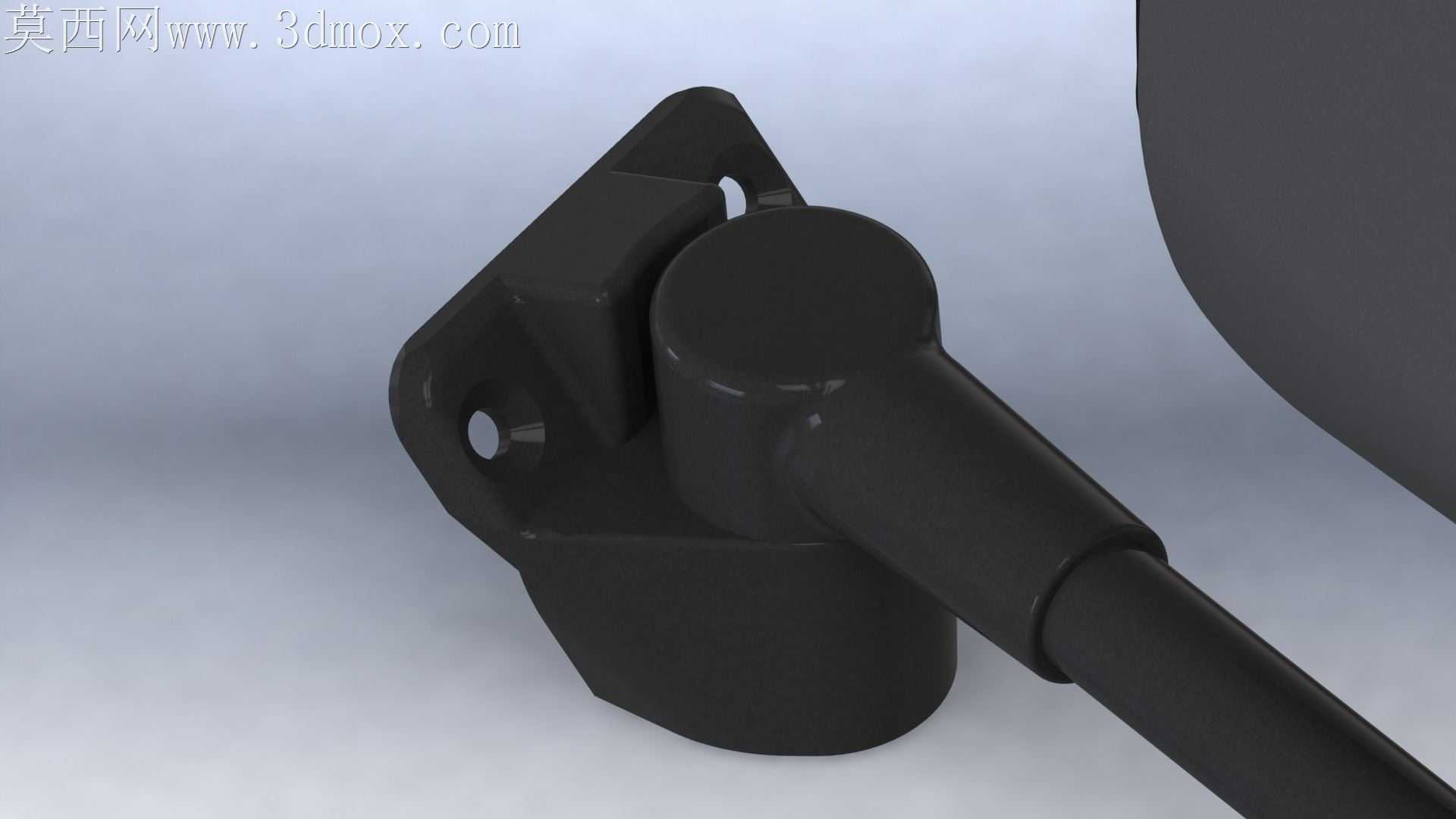

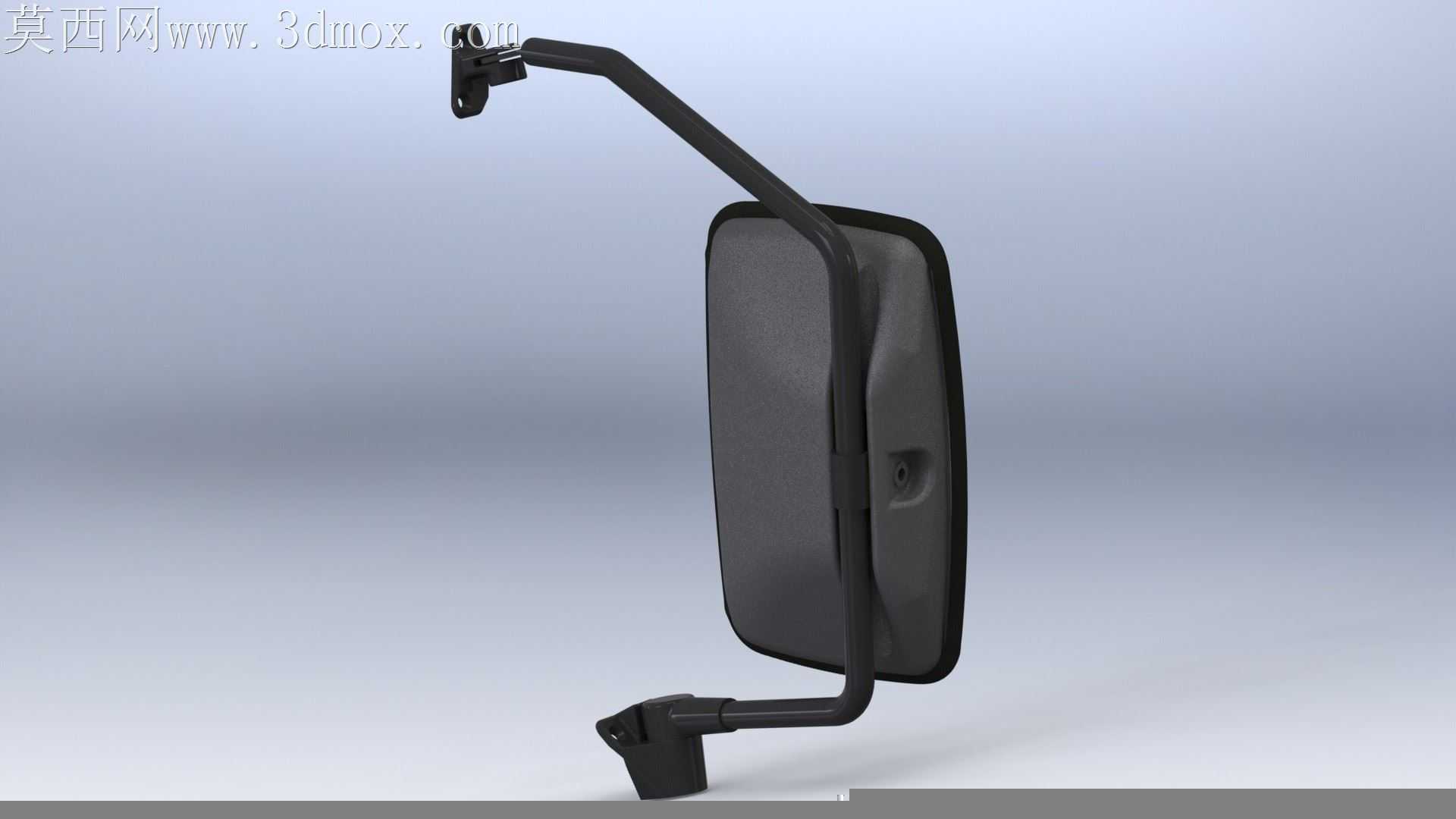

商用车外后视镜长期暴露在复杂行驶工况下，支架连接处的应力集中、镜面调节的卡滞、安装座与车身曲面的贴合偏差，都是量产阶段容易出现的失效点。这套后视镜的支架弯管曲率没有采用常规的等半径圆弧，靠近安装座的区段做了曲率渐变处理，能分散车辆行驶中传递到支架根部的振动载荷，避免长期颠簸后出现焊缝开裂或者固定螺栓松脱的问题。镜壳与背盖的扣合边做了0.8mm的错位止口，装配时不需要额外打胶就能实现IPX5级的防水效果，雨天行车时雨水不会顺着接缝渗入镜面调节机构内部，能大幅降低调节电机的锈蚀概率。镜面背后的调节球头座预留了0.15mm的装配公差，既不会因为间隙过小出现低温下调节卡滞，也不会因为间隙过大导致高速行驶时镜面抖动，影响驾驶员的后方视野判断。安装座的三个固定孔位做了腰型孔设计，孔位的调节范围覆盖了车身钣金件±1mm的焊接公差，总装线上不需要额外修配安装座就能直接对位装配，能有效缩短单台车的外饰装配工时。镜壳边缘做了R3的圆角过渡，没有尖锐的凸起棱角，满足商用车外饰件的行人碰撞保护要求，低速刮碰时不会对行人造成额外的划伤。支架表面的喷塑层厚度控制在80μm，弯折处的涂层附着力经过了弯折测试验证，不会因为支架的小幅形变出现涂层脱落生锈的问题。镜面采用了微凸的曲率设计，相比平面镜能扩大27%的侧后方视野范围，同时曲率变化率控制在人眼适应的合理区间，不会出现明显的物象畸变导致驾驶员判断车距失误。镜壳内侧还预留了电加热丝的走线槽，后期拓展加热功能时不需要重新开模，只需要在对应位置加装加热片就能适配寒带地区的使用需求，整套结构没有冗余的设计特征，每一处细节都对应了实际使用中的具体痛点，没有为了外观效果牺牲结构可靠性。
