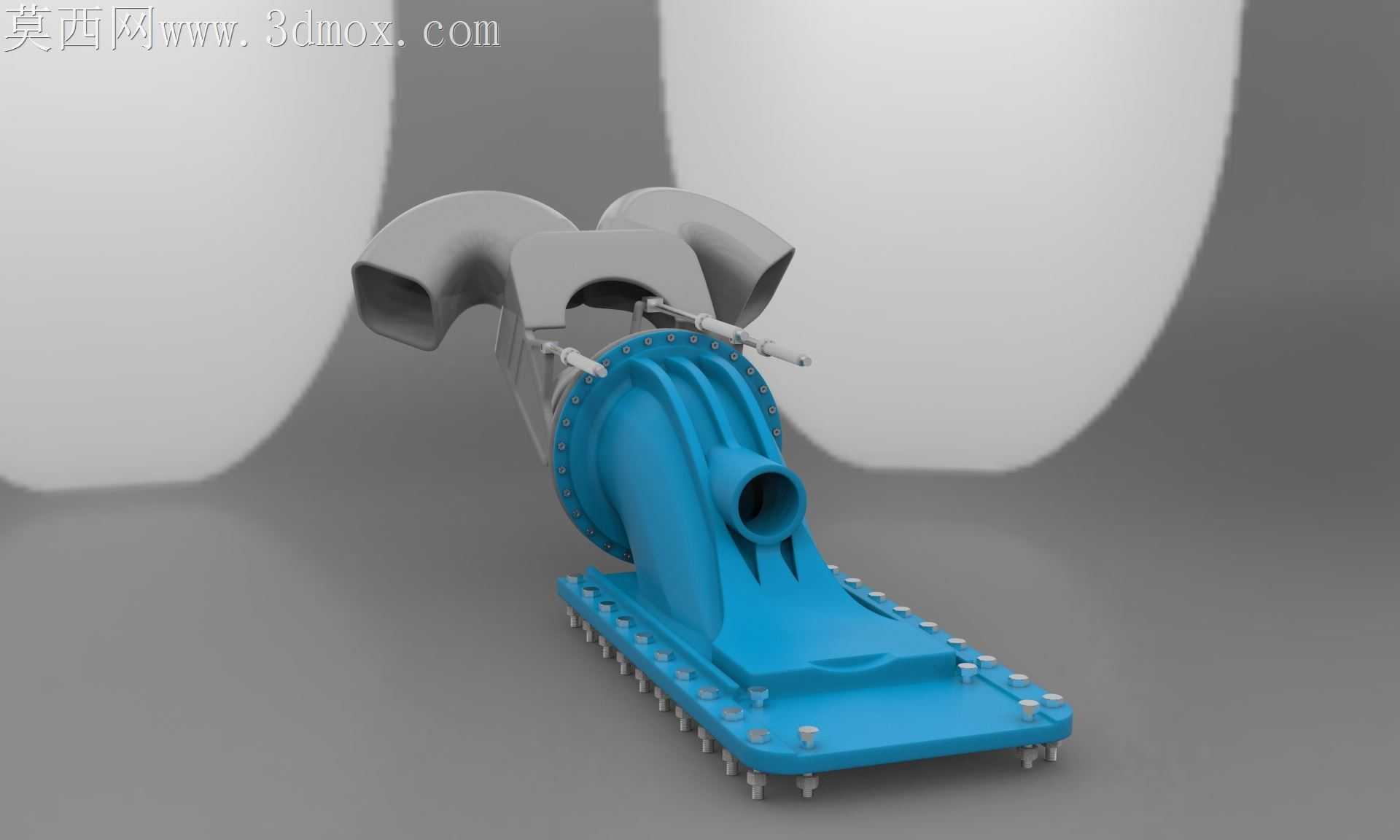

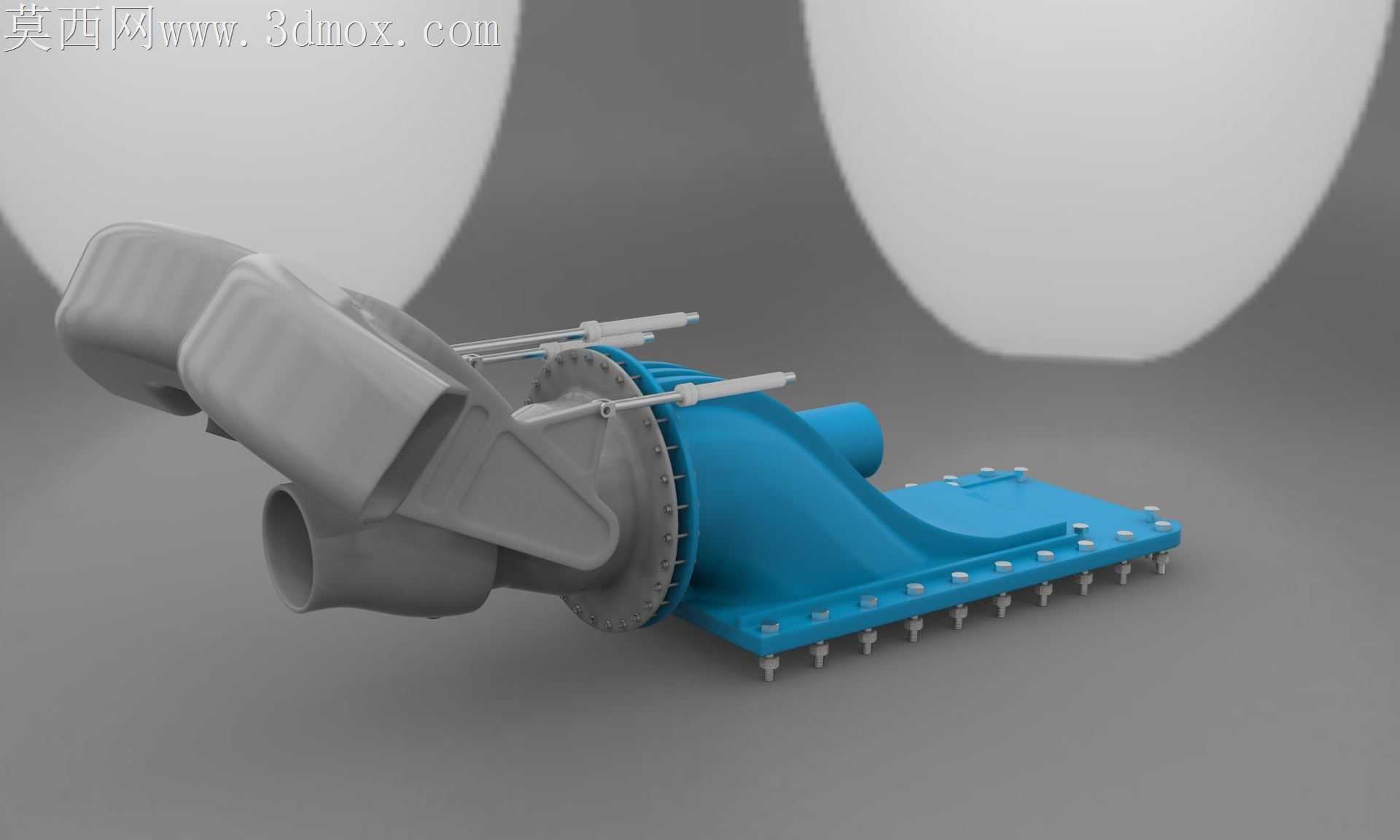

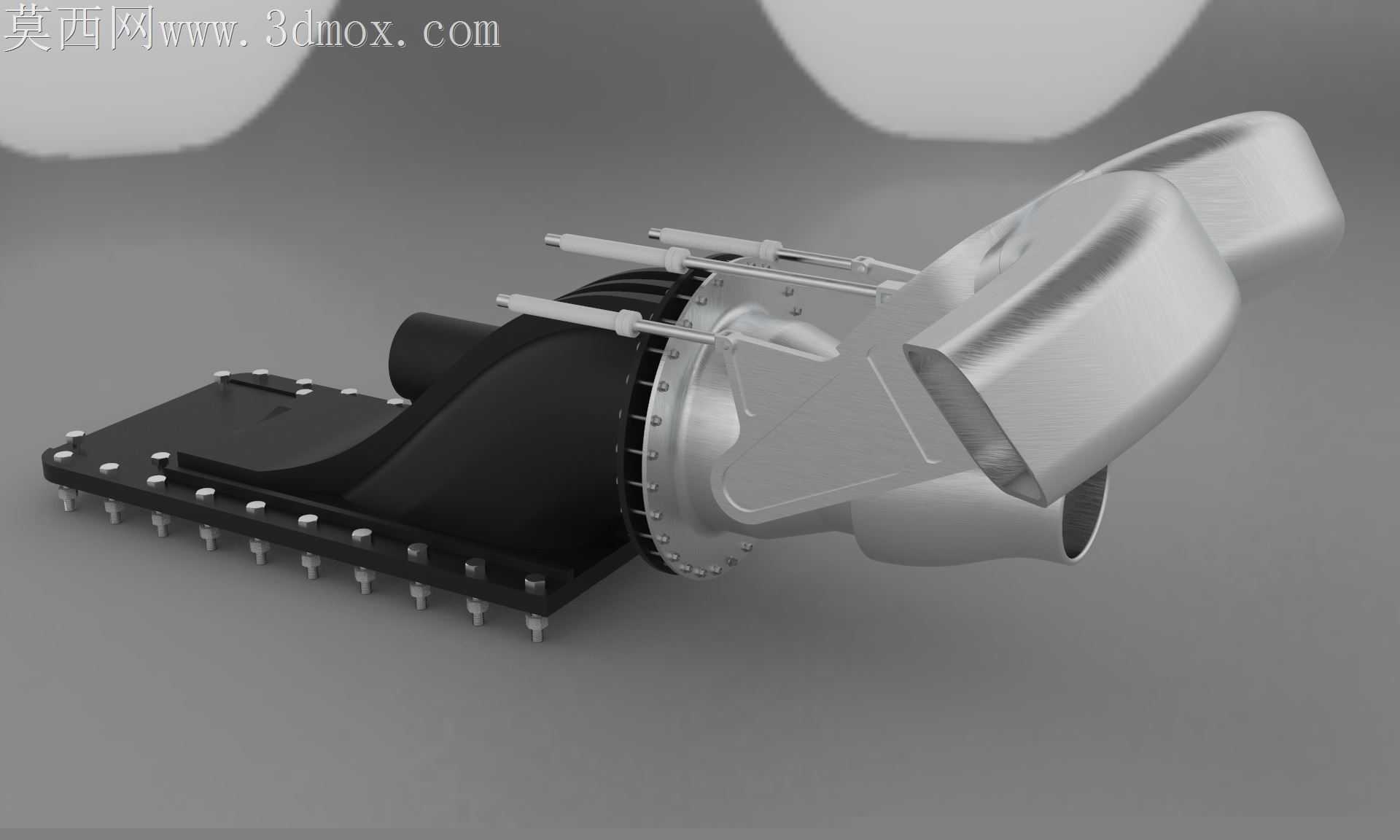

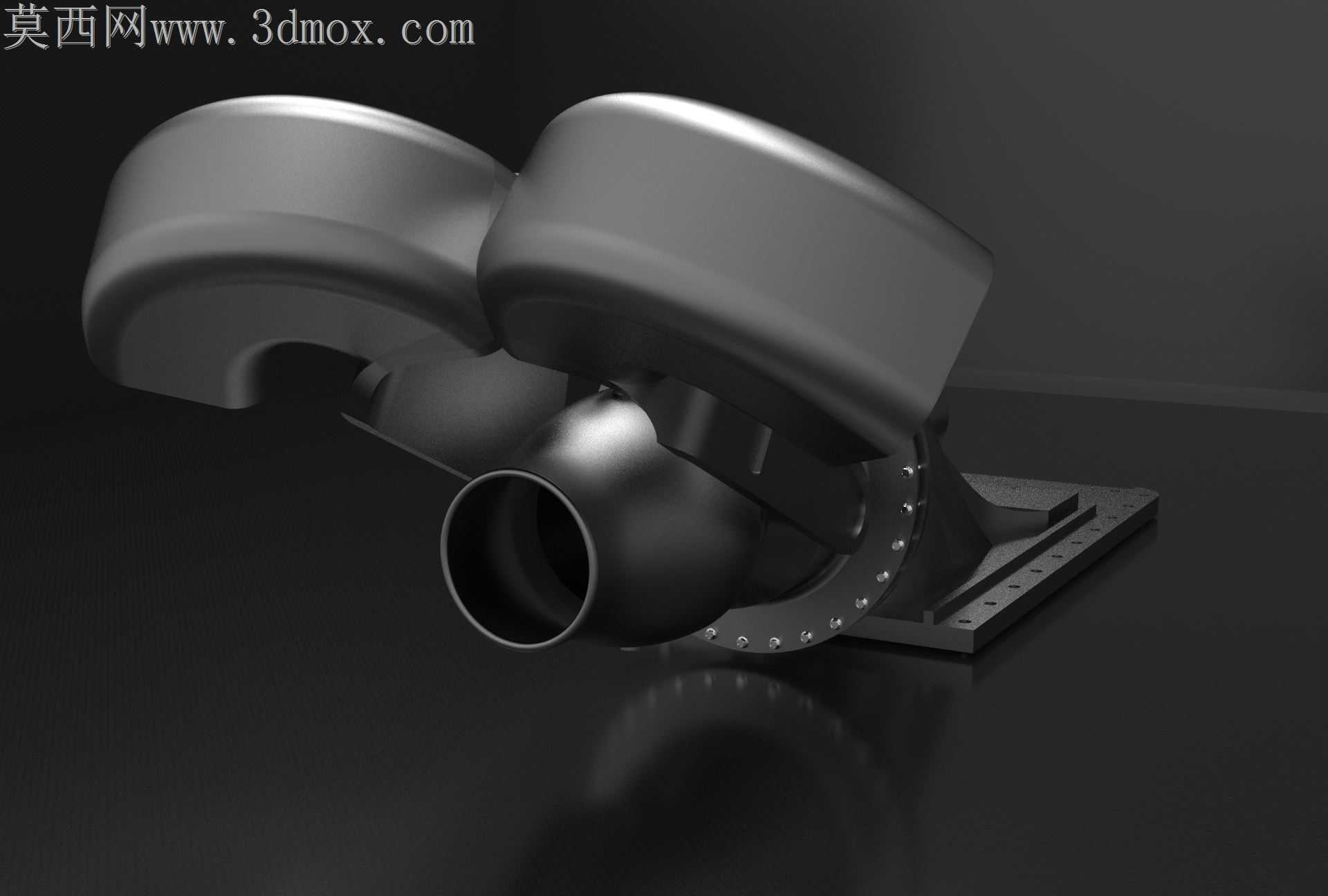

船用双喷口喷水推进装置结构设计

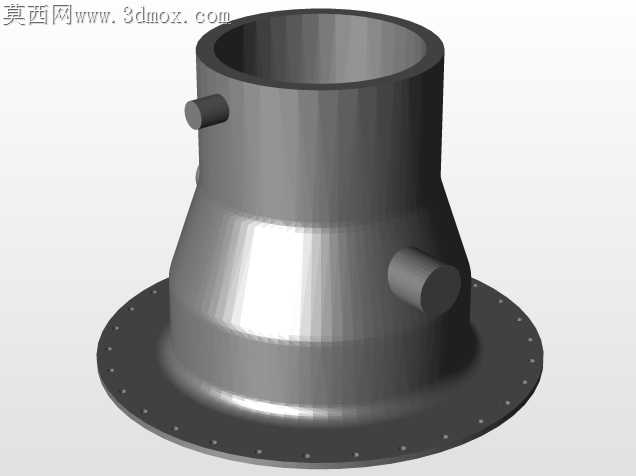

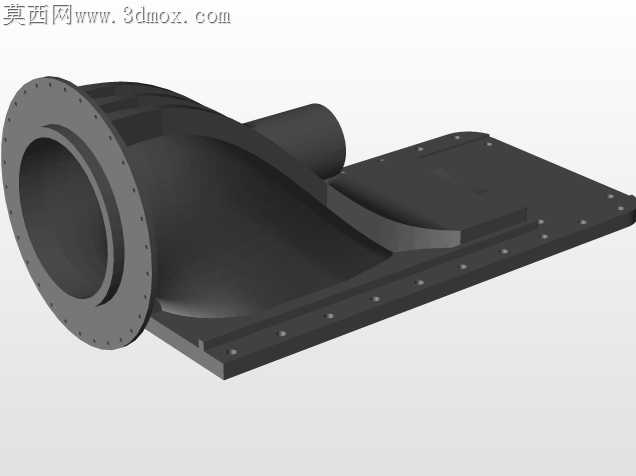

船用喷水推进装置在实际加工适配过程中，最先要解决的是流道曲面与壳体安装基准的同轴度矛盾，很多试制样件在试装时会出现叶轮腔与进水口法兰错位0.2mm以上的问题，直接导致推进效率折损15%还伴随异常振动。这款双喷口结构的推进装置，在曲面衔接处做了渐变壁厚处理，进水口喇叭段的壁厚从法兰端的8mm平滑过渡到叶轮腔入口的5mm，既避免了铸造时的厚壁缩孔缺陷，也给后期数控精加工留足了均匀余量，不会出现局部余量过大导致的刀具让刀偏差。

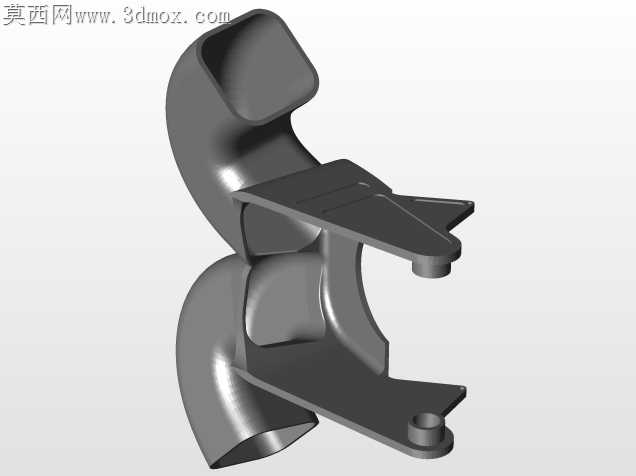

喷口转向段的铰接位置没有采用常规的通孔穿轴结构，而是在壳体上一体铸出了带沉台的轴孔座，沉台深度刚好匹配密封橡胶圈的压缩量，装配时不需要额外调整密封间隙，压入轴承后轴的径向跳动能控制在0.03mm以内，不会出现长期运行后密封件偏磨漏水的隐患。叶轮腔内壁的曲面做了0.8mm的拔模斜度预留，和3D打印成型的层纹方向完全契合，打印完成后只需要用细砂纸沿流道方向轻抛就能达到流体阻力要求，不需要后续大量的钳工修磨破坏曲面精度。

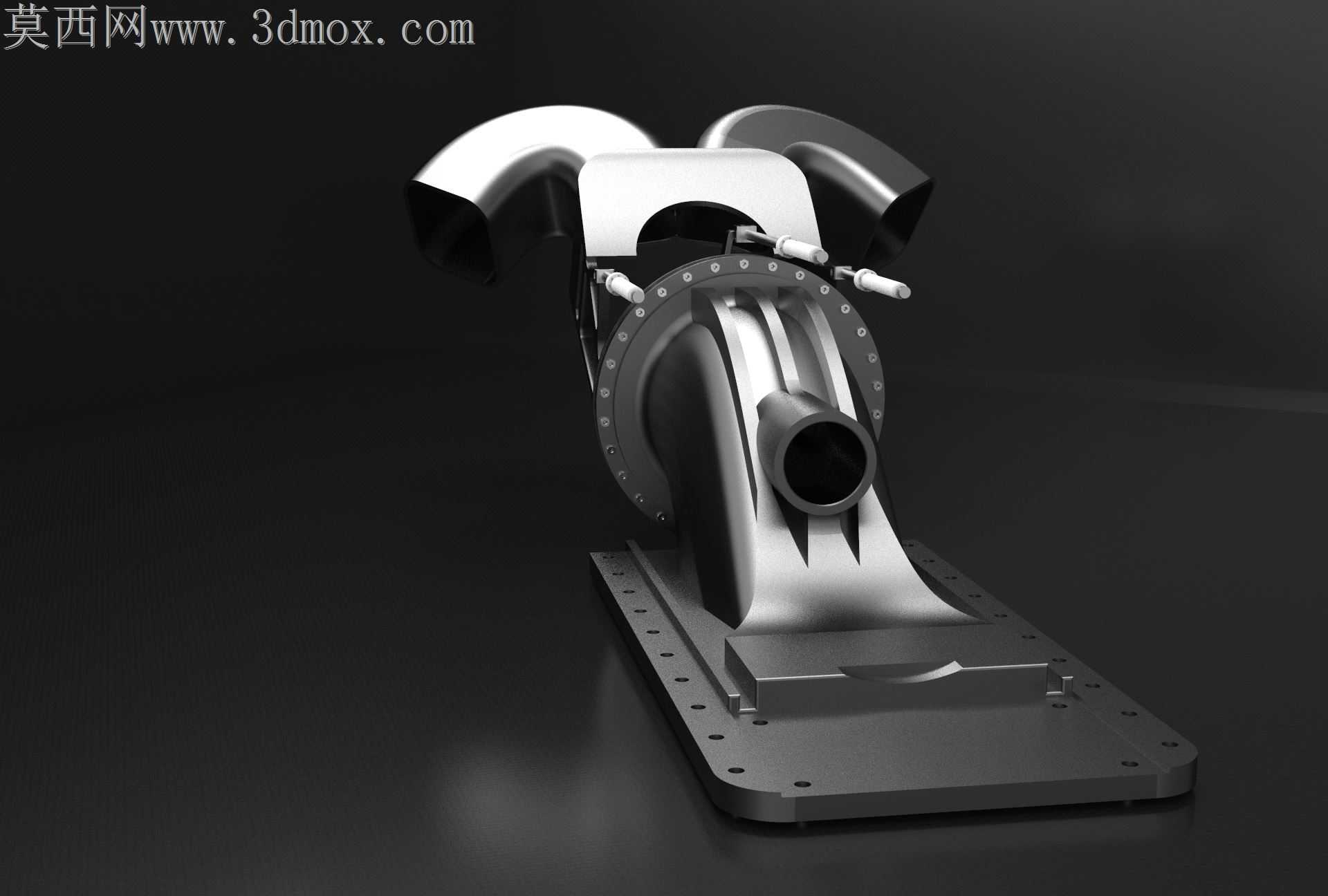

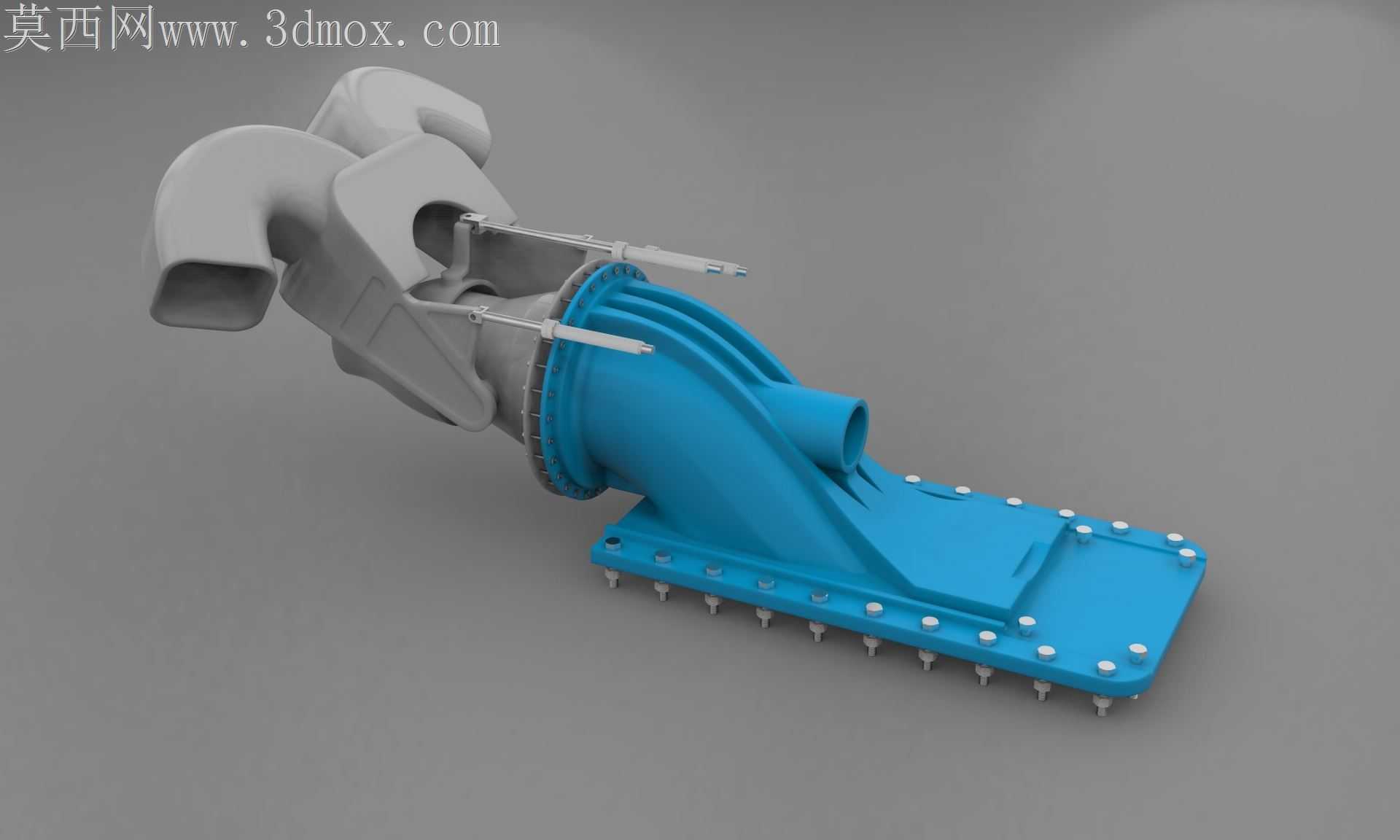

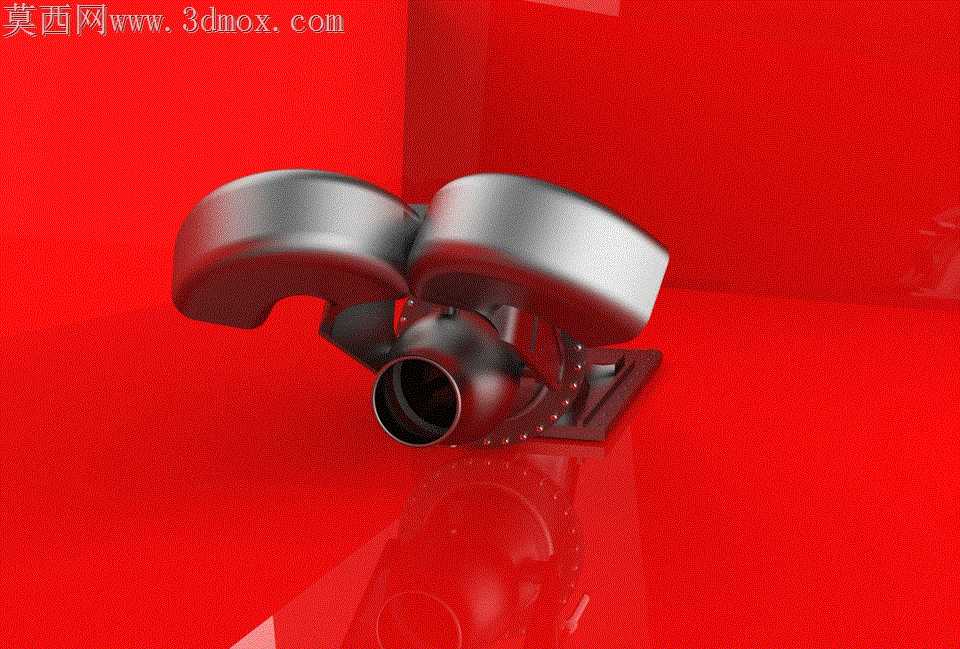

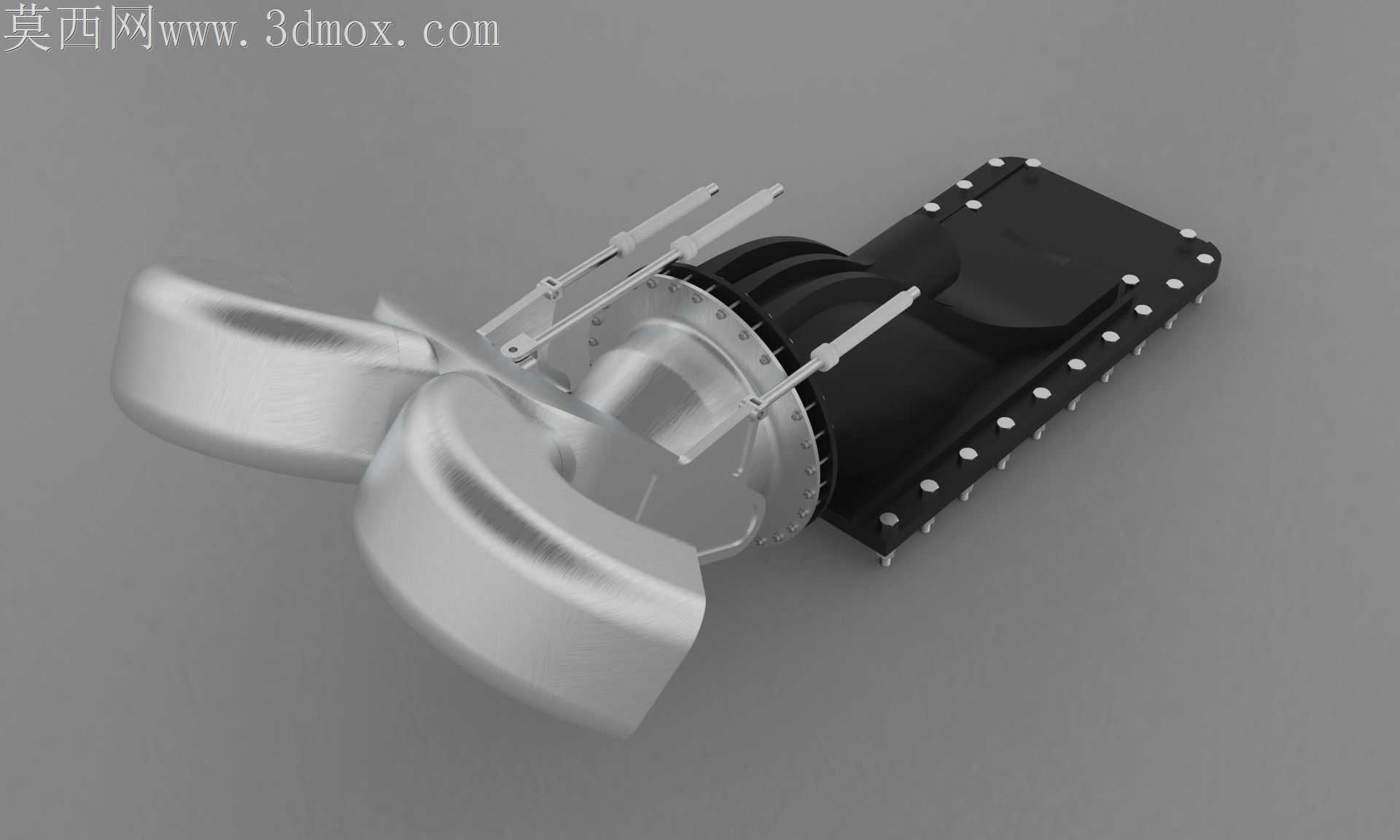

底座安装面的四个固定孔做了腰型余量设计，横向和纵向各留了1mm的调整间隙，现场安装时可以抵消船体安装基座的焊接变形误差，不需要现场扩孔破坏底座的结构强度。双喷口的导流曲面做了对称度校验，两个喷口的出口角度偏差控制在0.5度以内，转向时不会出现单侧推力偏差导致的船体偏航，喷口边缘做了R2的圆角过渡，既避免了高速水流切割造成的边缘气蚀，也不会在喷口处产生紊流影响推力输出。

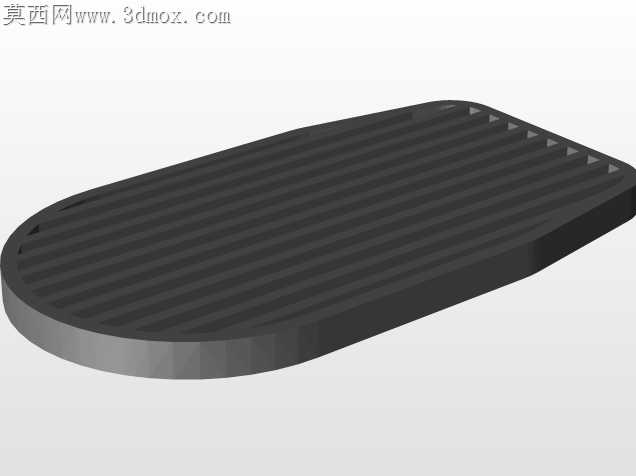

进水口的防护格栅和壳体的连接采用了嵌入式卡扣结构，不需要额外打螺丝固定，日常清理杂物时可以直接徒手拆卸，卡扣的配合间隙做了0.1mm的公差控制，高速航行时不会出现格栅抖动产生的异响，也不会因为水流冲击出现卡扣松脱的问题。壳体和电机连接的法兰面做了0.02mm的平面度要求，装配时涂覆密封胶后能完全杜绝结合面渗水，法兰上的螺栓孔做了等距分布设计，和常规船用驱动电机的安装孔位完全通用，不需要额外定制转接法兰，降低了整船改装的适配成本。
