骏马造型激光切割金属烧烤架结构设计

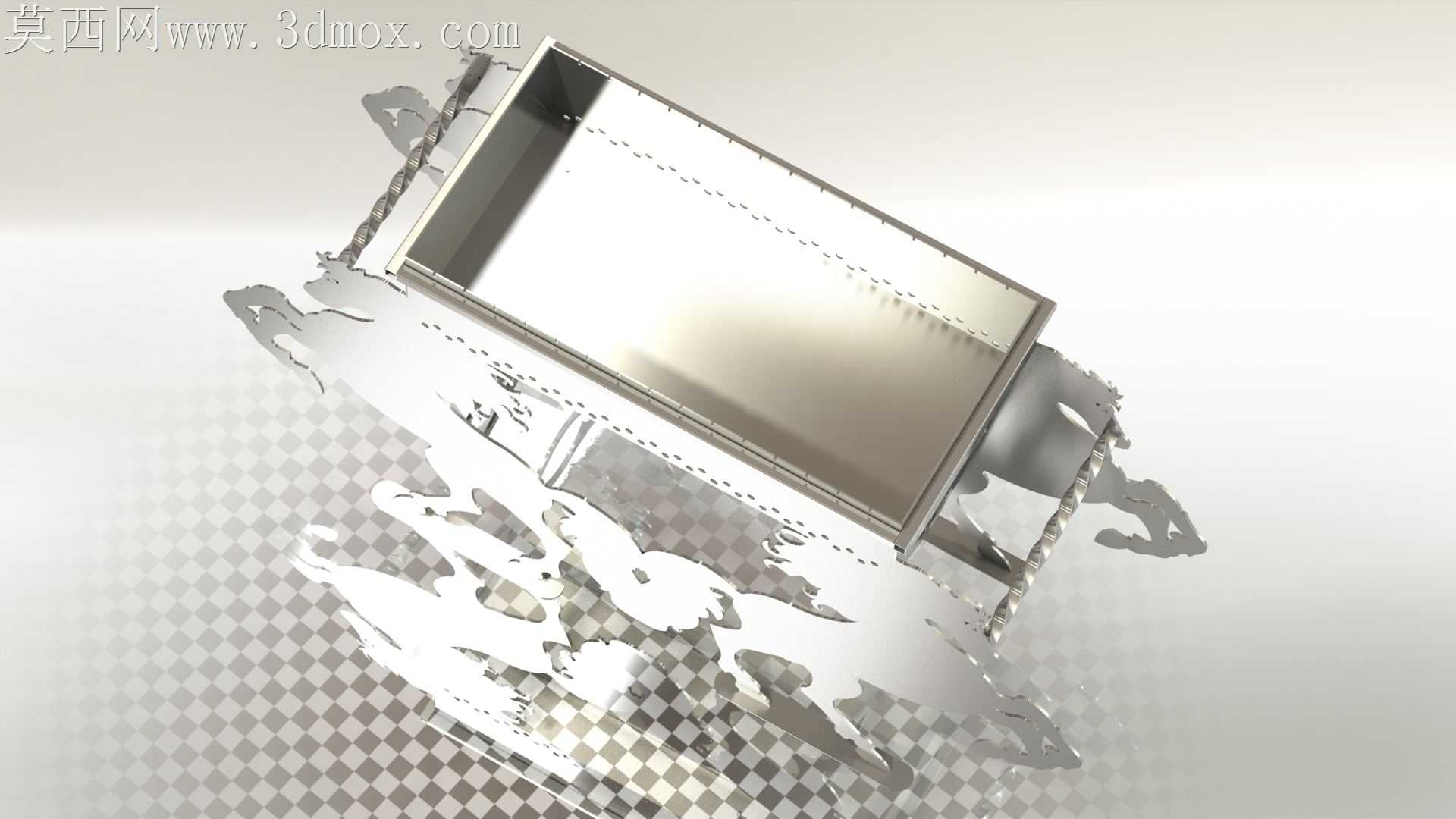

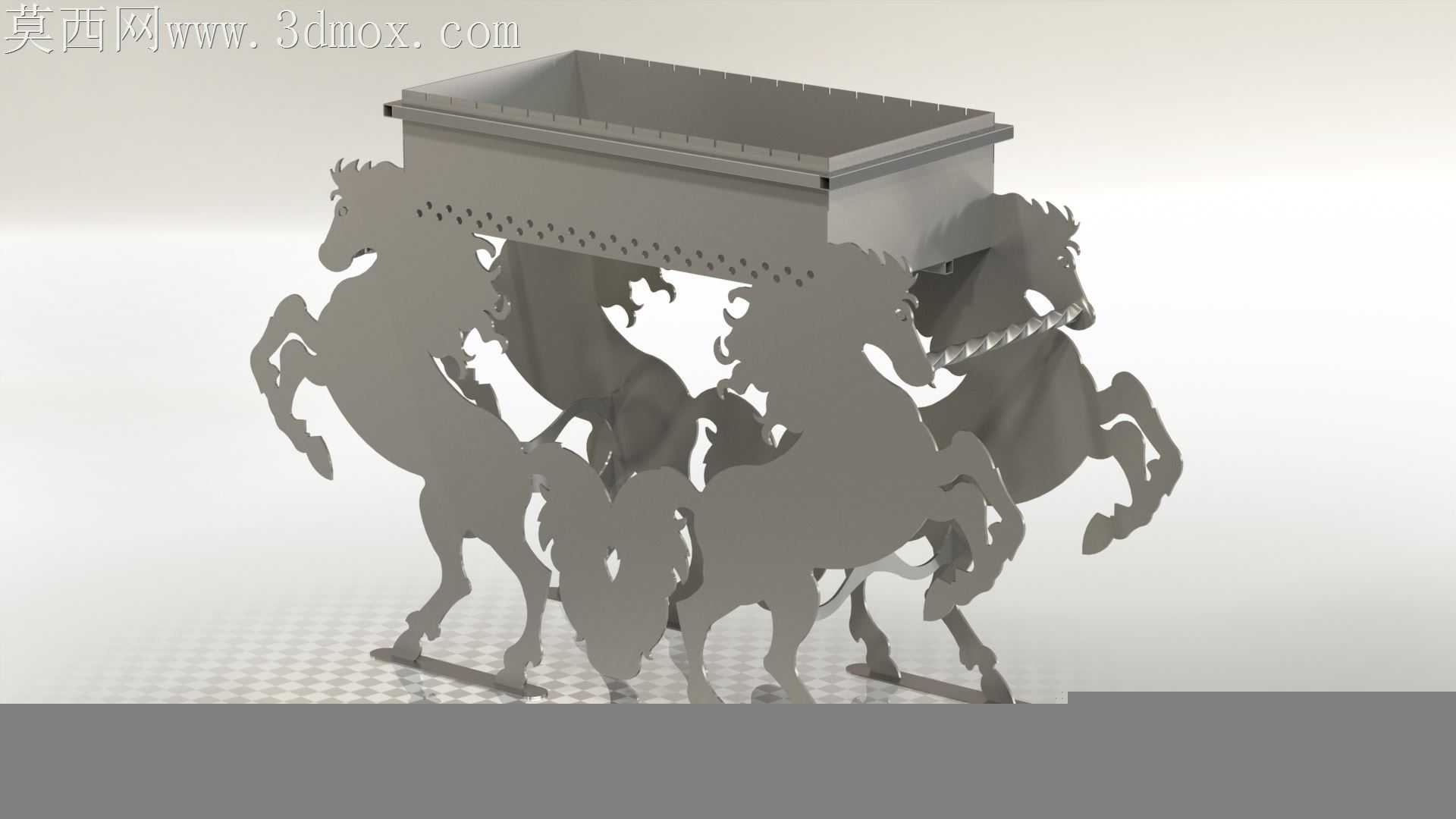

常规钣金烧烤架长期存在两个加工端的隐性痛点：一是平板拼接的直角棱边在激光下料后若不做倒角处理，组装时极易划伤操作人员，户外使用时也容易剐蹭衣物皮肤；二是支撑腿与炭盆的连接位若仅靠简单卡扣咬合，满载木炭高温烘烤后金属热胀变形，很容易出现架体倾斜、炭盆滑落的安全隐患。这款骏马造型的烧烤架在结构处理上，把支撑结构做成了多组奔马剪影的钣金件，每片马形构件的轮廓边缘都做了0.8mm的圆角过渡处理，激光切割时直接走圆角路径，省去后续人工打磨毛刺的工序，也完全规避了锐边伤人的问题。马形构件的拼接位没有采用常规的直槽插接口，而是在每片构件的对接处做了带0.15mm过盈量的梯形咬合槽，槽口边缘预留了1.2mm的形变让位区，组装时不需要额外焊接或者螺丝固定，靠钣金件自身的弹性形变就能卡紧定位，就算长时间处于炭火高温环境，金属热胀的应力也会被让位区吸收，不会出现拼接位松脱的情况。炭盆部分的侧壁做了阵列式的通风小孔，孔位排布特意避开了马形支撑件的拼接位置，不会因为开孔削弱炭盆的结构强度，盆体底部做了1.5度的微倾斜角度，燃烧后的木炭灰会顺着坡度滑向预设的集灰区，清理时不需要整个抬起炭盆倾倒。马形支撑件的底部特意做了加宽的落地支脚，支脚与地面的接触面积比常规直腿烤架大了近三倍，放在不太平整的户外草地或者砂石地面上，也不会出现晃动摇摆的情况，支脚底端还预留了可选装防滑橡胶垫的卡槽，在光滑的瓷砖地面使用时也能避免打滑。所有钣金构件的排版都做了套料优化，整张板材切割时的废料率控制在8%以内，马形轮廓之间的空隙刚好可以排布炭盆的小配件，不会浪费板材。拼接完成后四组奔马造型环绕炭盆，没有多余的外露连接件，视觉上完全是完整的艺术造型，不会看到突兀的螺丝或者焊疤，不需要额外做表面装饰处理，切割完成后只需要简单去毛刺就能直接组装使用，兼顾了户外使用的实用性和造型的创意性，哪怕不用作烧烤，单独作为金属工艺摆件也有足够的展示效果。
