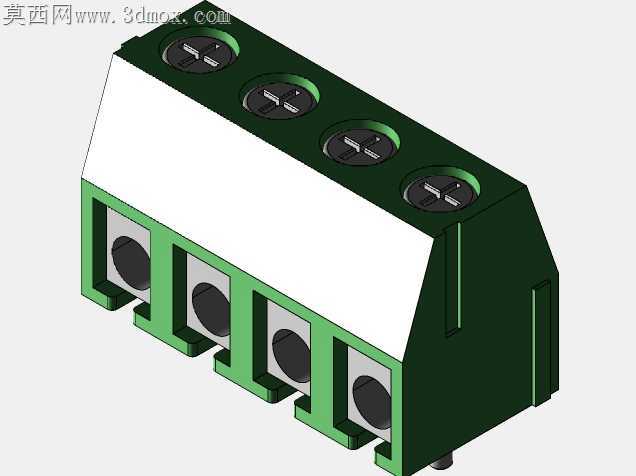

3.5mm间距四位螺丝式接线端子结构

小间距接线端子在低压电控布线场景里，最常出现的失效点是螺丝锁付时的塑料基座开裂、压线铜片偏移导致的导线滑脱，还有多引脚插装时的焊盘对位偏差。这款3.5mm间距的四位螺丝接线结构，在基座的壁厚分配上做了针对性的适配调整，螺丝孔位周边的加强筋没有做冗余加厚，而是顺着螺丝拧入的受力方向做了斜向支撑，既避免了注塑时的厚壁缩痕，也能抵消M2螺丝锁付时向外的撑张力，哪怕工人用电动螺丝刀按标准扭矩锁线，也不会出现基座崩边的问题。压线铜片的卡槽和基座内腔的配合公差卡在0.02mm，铜片压入基座后不会因为反复锁线出现轴向窜动，导线插入端的导向口做了15度的内倒角，多股软线剥线后不用特意捻齐线头，就能顺畅插进压线位，不会出现铜丝散在端子外造成短路的隐患。基座底部的插脚定位凸台，对应PCB焊盘的位置做了0.1mm的让位间隙，过波峰焊时焊锡能顺着凸台的倒角爬升到插脚根部，不会出现虚焊、连焊的问题，不同位数的基座拼接位做了统一的卡扣接口，双向、三通、四通、五通的规格可以共用同一套基座主体模具，只需要更换模芯就能切换位数，大幅降低了注塑加工的模具成本。顶部的白色标识区做了细微的磨砂纹理，丝印引脚编号的时候不会出现油墨晕开的问题，哪怕在车间有油污的环境下长期使用，标识也不会被磨花看不清。螺丝头部的一字槽深度做了0.3mm的加深处理，螺丝刀对位时不容易滑牙，锁付到额定扭矩时螺丝的下压力刚好把导线压在铜片的防滑纹上，不会因为导线热胀冷缩出现压接松动。基座两侧的安装卡扣做了圆角过渡，卡进PCB安装孔的时候不会刮伤孔壁的铜箔，插拔几次也不会出现卡扣断裂的问题。
