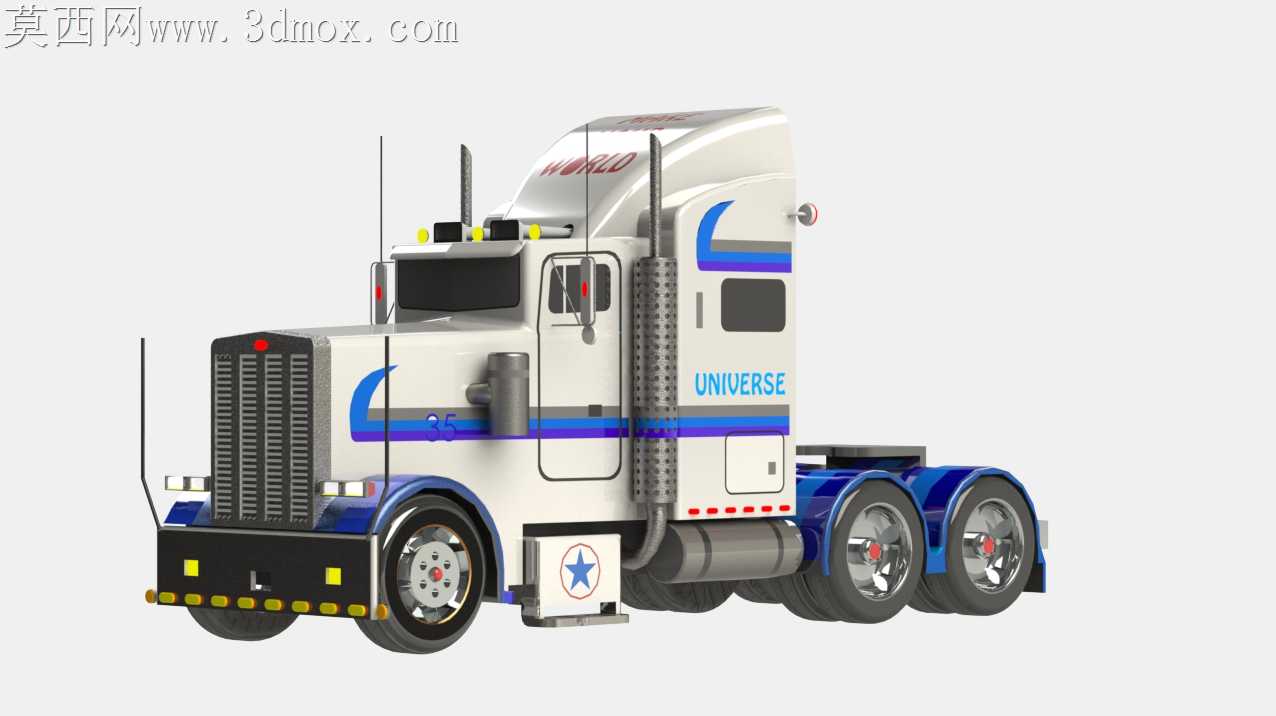

美式长头重型牵引卡车头外观结构设计

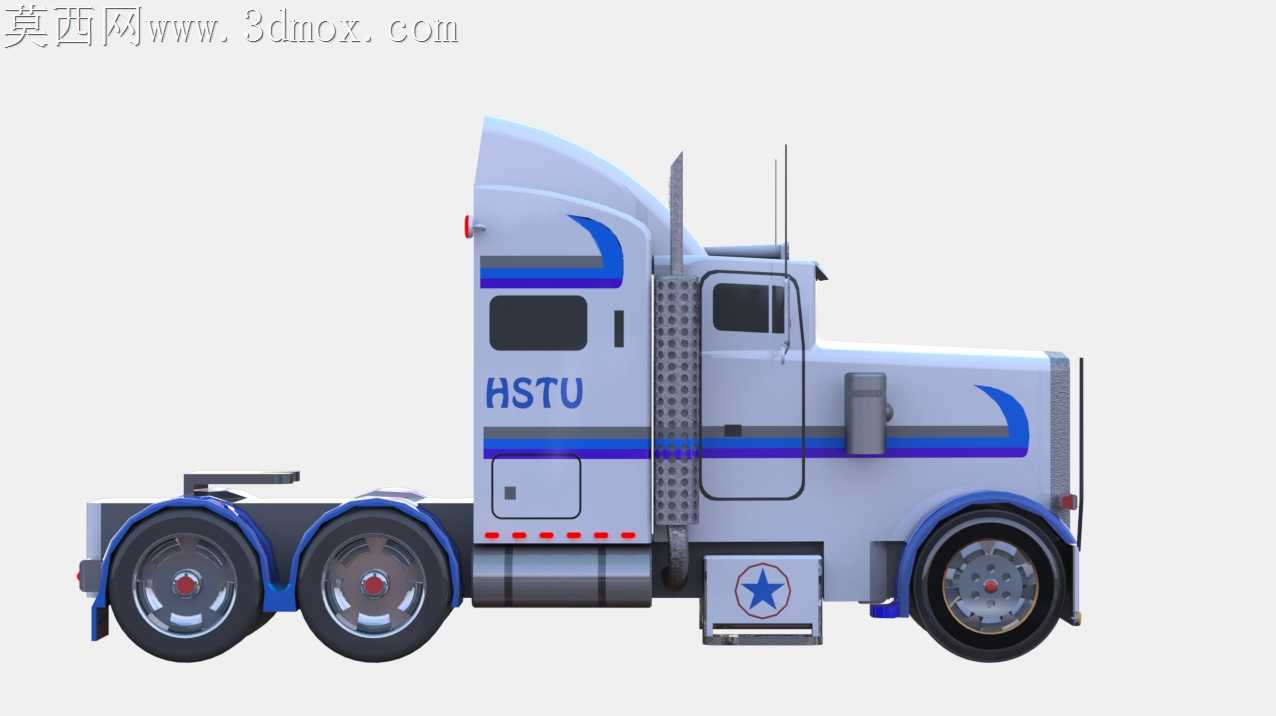

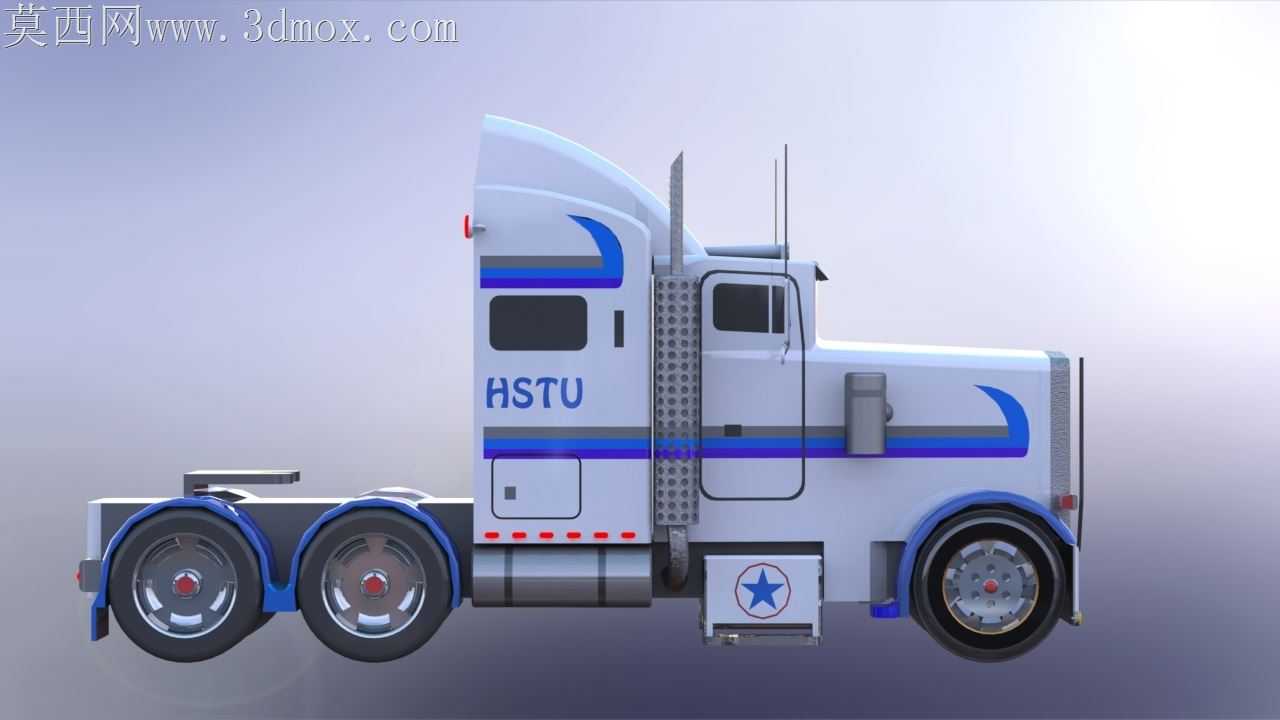

重型长头牵引车的曲面外覆盖件加工，最容易出现的问题就是侧围与驾驶室门板的拼接棱线不顺，冲压脱模时带料拉伤漆面贴合面，后期装配缝隙不均跑高速漏风。这款长头卡车头的曲面处理，把侧围蓝色装饰条的走向顺着驾驶室顶部的溜背弧度做了连续曲率过渡，没有在A柱下方做生硬的折角断点，冲压时模具的型面加工可以用球头刀一次走刀完成大半曲面，减少接刀痕的后期打磨工作量。轮拱位置的包边特意做了3毫米的内翻边，挡泥板支架的安装孔位直接预留在轮拱内侧的加强筋上，不用后期在外观面上钻孔破坏漆面，也避免了支架长期受泥水侵蚀从安装孔位置生锈。驾驶室后侧的立式消音器护板，没有做成完全贴合的整面结构，留了8毫米的通风间隙，跑长途时排气管的高温不会直接烤到驾驶室侧围的钣金，护板上的防滑点阵凸起是和护板一体冲压成型的，不用额外粘贴防滑贴，长期日晒雨淋也不会脱落。车门下方的储物舱门边缘做了整圈的密封胶条卡槽，卡槽的深度比常规车型深2毫米，高压水枪洗车时不会往舱内渗水，舱门的铰链安装位藏在侧围装饰条的内侧，从外观看不到外露的螺丝，保持侧面线条的完整性。前保险杠的踏步位置做了内凹的防滑纹路，纹路的深度控制在1.5毫米，既不会积泥卡石子，踩上去也有足够的摩擦力，冬天沾雪结冰也不容易打滑。前轮后方的挡泥板支架做了弯折的缓冲结构，遇到路面碎石冲击时能小幅形变卸力，不会直接把冲击力传到驾驶室钣金造成凹陷。车顶的天线安装座做了下沉式设计，安装后天线底座和车顶曲面完全齐平，不会在高速行驶时产生额外的风噪，也减少了洗车时勾到抹布的麻烦。侧窗的边框弧度和车门曲面完全贴合，玻璃升降时的导轨是顺着曲面弧度做的预弯，不会出现玻璃升到一半卡滞的问题，窗框的密封胶条采用内嵌式安装，胶条边缘和钣金面齐平，长期使用也不会出现胶条外翻翘边的情况。油箱的固定绑带安装位在车架侧面的预留凸台上，绑带和油箱接触的面加了橡胶垫的安装槽，不用现场裁剪橡胶垫，装配时直接卡进去就能保证缓冲层到位，避免长期颠簸磨破油箱漆面。
