工业级双槽V型带轮皮带传动结构

这套皮带传动结构，是我之前做小型输送线动力端改造时反复调整过的构型，日常在轻工输送、小型机床辅机、农用机具的动力传递环节都能见到类似设计，核心是靠带与带轮槽面的摩擦力实现主动轴到从动轴的动力输送，相比齿轮传动，它能在两轴中心距较大的场景下布置，不需要严格的箱体密封润滑，运行时的缓冲吸震特性还能降低负载端冲击对电机的损伤。

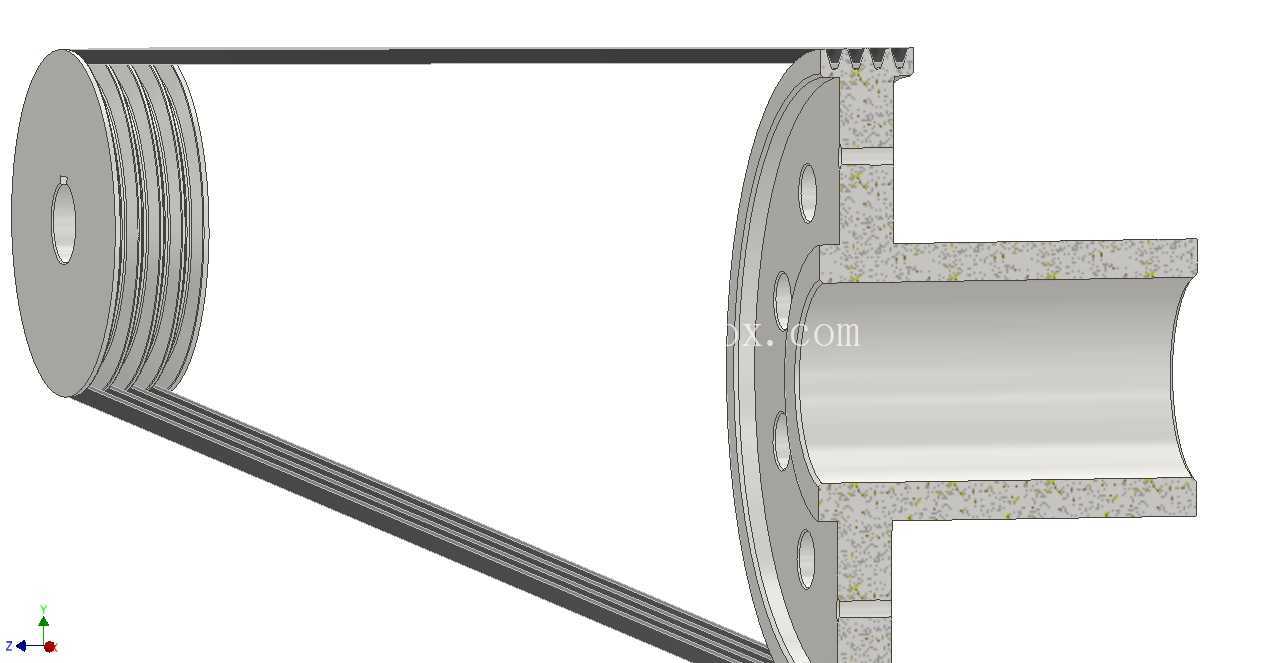

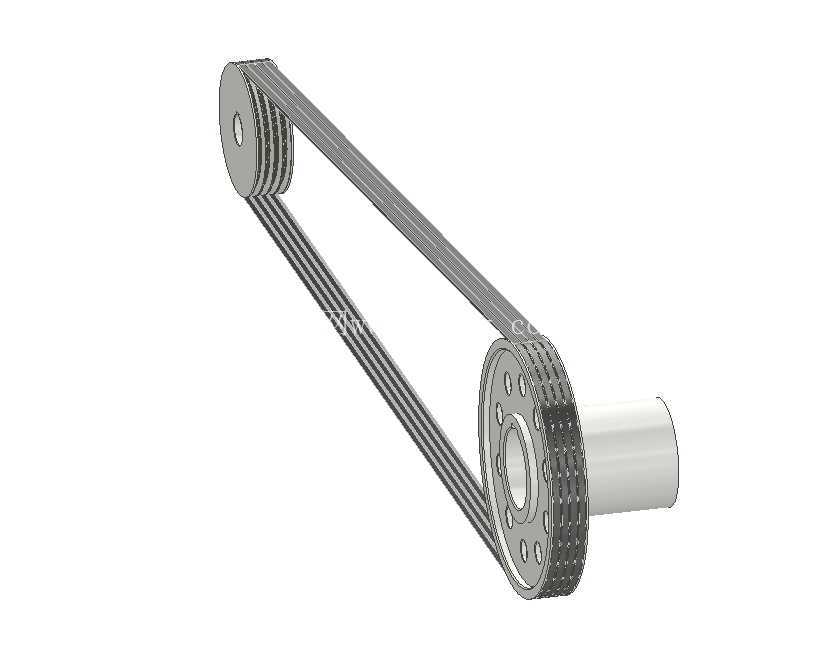

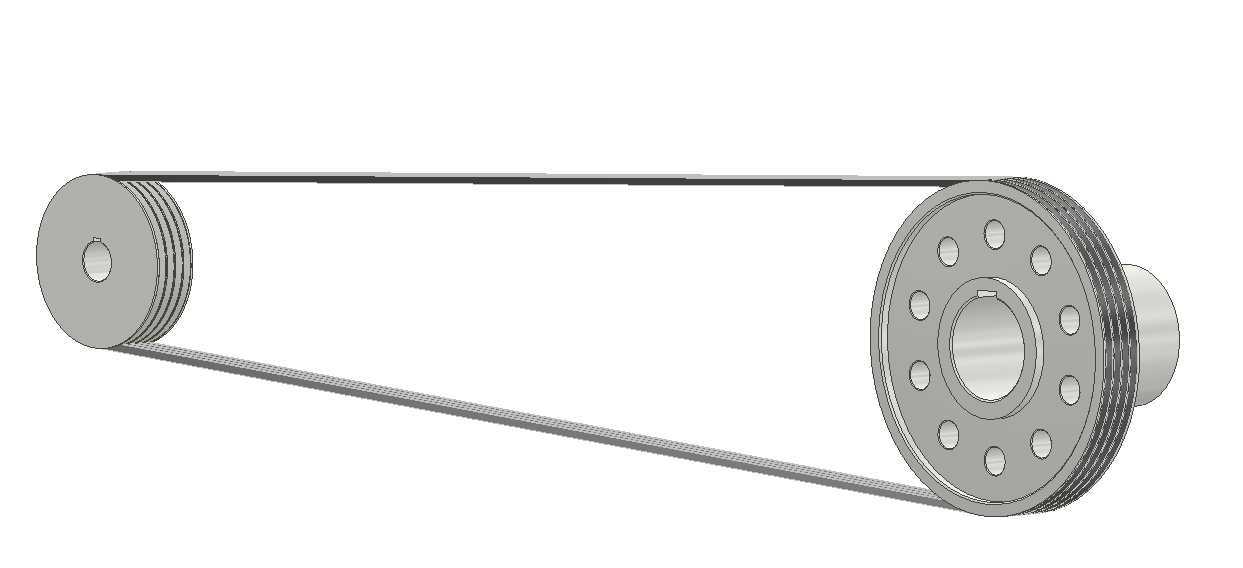

从结构细节来看，主动端采用的是小直径多槽带轮，直接和动力输出轴配合，轮槽的角度、槽深都匹配标准V型带的截面尺寸，保证带体嵌入后侧面能完全贴合槽壁，避免打滑丢转；从动端是大直径带轮，轮缘做了减重孔设计，既降低自身转动惯量，减少启停阶段的惯性冲击，也方便安装时的对位调整，轮体和输出轴的连接采用孔位键槽配合，能传递更大的扭矩，不会出现高速运转时轮轴相对滑动的问题。带体选用的是多楔带结构，相比普通平带，它的接触面积更大，传动比更稳定，运转时的噪声也更小，适合中低转速、中等扭矩的传动场景。

设计这套结构的时候，最先要敲定的是两带轮的中心距，中心距过小会导致带体包角不足，传动效率下降还容易打滑，中心距过大则会让带体运转时出现上下颤振，加剧带的疲劳损耗，我当时是按照带轮直径总和的3-5倍去预留中心距范围，同时预留了20%左右的张紧调整余量，方便后期维护时更换带体、调整张紧度，不需要额外拆卸周边的安装基座。带轮的安装边界也做了对应考量，主动轮的轴伸长度要匹配动力端的输出轴尺寸，轮体端面和安装座的间隙预留至少10mm，避免运转时和机架发生剐蹭；从动轮的输出端可以直接连接负载辊筒、主轴等部件，轮体的径向跳动公差控制在0.1mm以内，防止高速运转时带体出现偏磨，缩短使用寿命。

实际应用里，这类传动结构不需要复杂的润滑维护，只需要定期检查带的张紧度、表面是否有开裂老化的情况，就能长期稳定运行，在一些有粉尘、潮湿的工况下，只要做好带轮表面的防锈处理，它的适应性比齿轮、链传动更好，不会因为粉尘进入啮合面就出现快速磨损。设计建模的时候，我特意把带轮的槽型、安装孔位都做成了参数化可调整的结构，后续如果要适配不同功率的动力端、不同的传动比需求，只需要修改带轮直径、槽数参数，就能快速衍生出适配不同场景的构型，不用从头开始绘制基础特征，能节省不少重复建模的时间。另外在带体的建模上，我按照实际装配的张紧状态做了带体的弯曲变形模拟，不是简单的直线连接两个带轮，这样导出工程图的时候，能更直观地看到带体的实际布置路径，方便现场安装时核对带的长度选型是否正确，避免出现带长选短装不上、选长张紧不足的问题。

安装的时候要注意，两个带轮的端面必须在同一平面内，偏差不能超过2mm，否则带体会在运转时出现跑偏，不断摩擦轮槽侧壁，短时间内就会造成带体侧边磨损断裂；张紧度的调整也有讲究，用手指按压带体中间位置，下沉量在10-15mm之间是比较合适的状态，过紧会加大轴和轴承的径向载荷，加剧轴承磨损，过松则会出现打滑，传动效率下降还会让带体温升过快老化。这套结构的整体外形尺寸比较紧凑，不需要额外做庞大的传动箱体，在很多对安装空间有要求的小型设备上，能很好地适配布局，不会占用过多的设备内部空间，同时它的传动效率能维持在90%以上，完全能满足大部分中小型设备的动力传递需求。
