Laing DDC型泵水冷配电盘集成安装结构

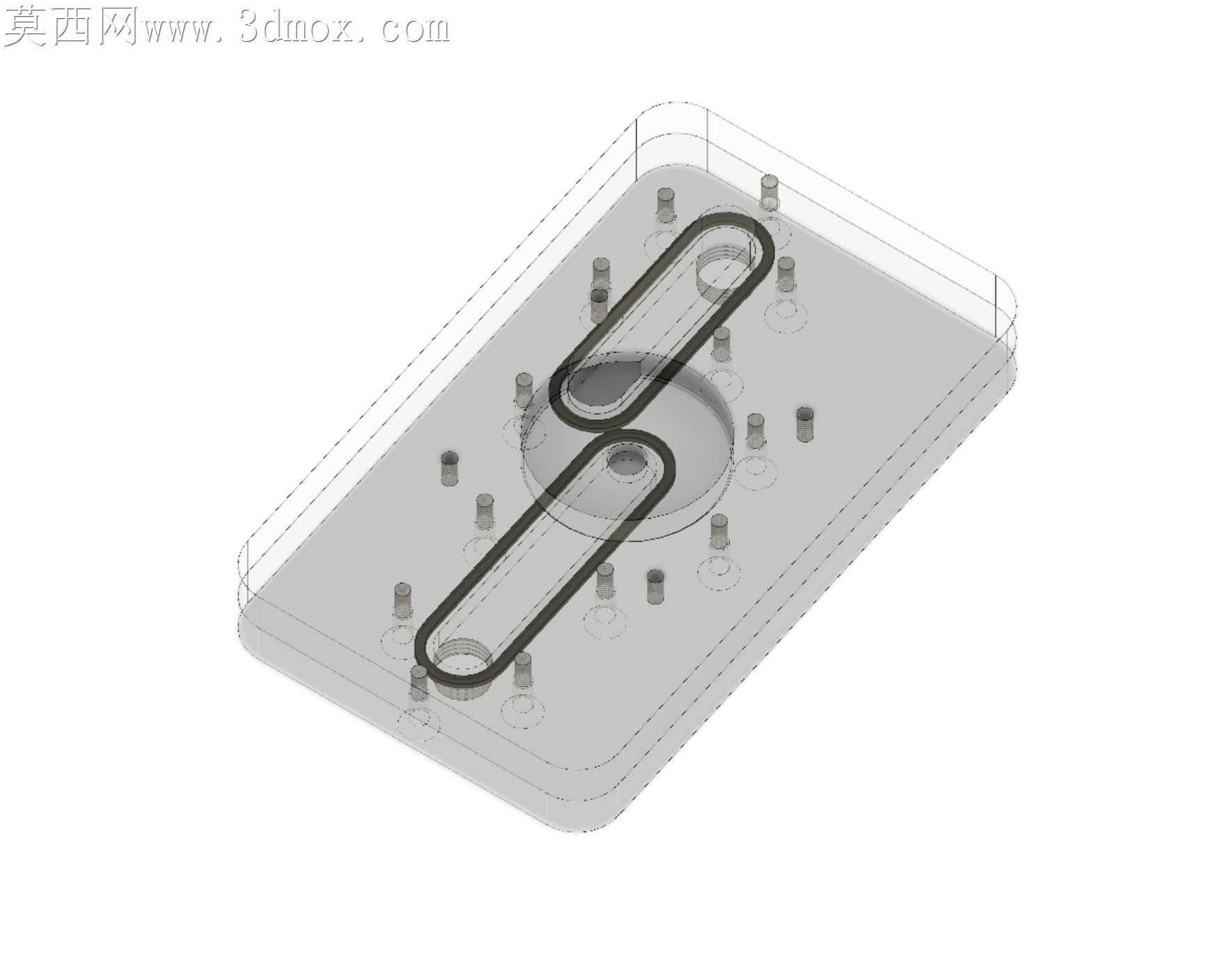

水冷系统现场装配时，DDC泵与配电盘的集成常出现密封错位、安装孔位偏差导致的冷却液渗漏问题，薄型亚克力盖板的受力形变也会让密封胶圈压缩量不均，长期运行后容易出现慢渗隐患。这套安装结构在定位设计上做了针对性调整，泵体容置槽周边的环形密封槽做了0.15mm的深度公差收窄，胶圈装配后压缩率稳定在22%-25%区间，既不会因为压缩量过大加速胶圈老化开裂，也不会因为压缩不足留下渗漏缝隙。板面上的长圆形流道做了内壁R0.8的圆角过渡，没有直角积滞区，冷却液流经时的紊流噪声比直角流道降低3分贝左右，流道边缘的密封胶圈槽和流道本体的同轴度控制在0.05mm以内，盖板压合时不会出现胶圈被挤入流道的问题。所有安装柱的高度做了统一配磨，亚克力盖板锁附后平面度控制在0.1mm以内，不会出现局部翘边导致的密封失效。锁附螺丝的沉孔深度做了适配调整，M3内六角螺丝锁入后头部低于板面0.2mm，不会突出板面刮蹭外接管路。板面上预留的水锁安装位做了定位凸台，水锁装配时不需要额外找正，凸台和水锁底座的配合间隙控制在0.03mm，装配后不会出现晃动松脱。板材选用6061铝合金做硬质阳极氧化处理，表面硬度达到HV400以上，长期接触水冷液不会出现腐蚀析出现象，流道内壁做了抛光处理，粗糙度达到Ra0.8，冷却液流动阻力更小，也不容易残留杂质堵塞流道。亚克力盖板做了边缘倒C1角处理，装配时不会割伤安装人员的手部，透明材质也能直观观察内部流道的冷却液流动状态，日常维护时可以快速判断是否存在气泡堆积或者杂质堵塞问题。泵体安装位周边的支撑柱做了均匀排布，泵体长时间运行产生的微幅振动可以通过支撑柱均匀分散到整个板体，不会出现局部应力集中导致的板材开裂，振动传递到安装面的幅值也能降低60%以上，不会带动周边管路产生共振异响。
