离心泵壳体端盖结构设计方案

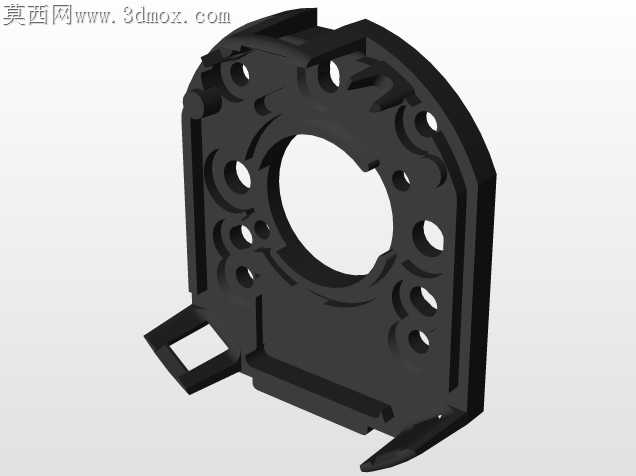

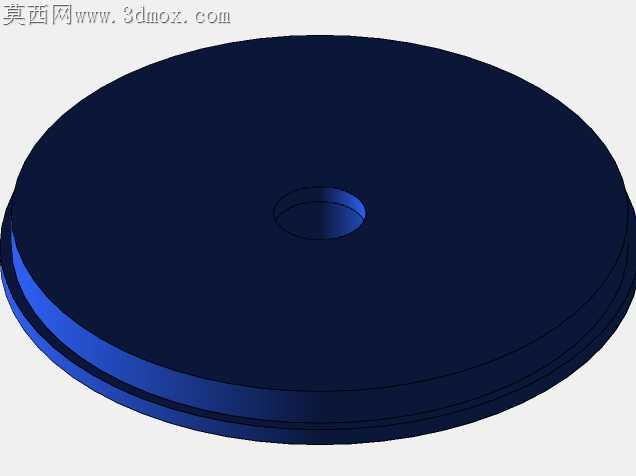

铸铁材质的离心泵端盖在实际加工中，常因厚薄不均的壁厚导致铸造冷却阶段出现缩孔缺陷，尤其是中心大孔周边的环形加强筋区域，冷却速率差带来的内应力会让后续机加工环节出现装夹变形，直接影响密封面的平面度要求。这款端盖的结构设计特意将环形筋的厚度做了梯度过渡，从中心密封位向外延伸的筋条厚度逐步收窄，避免了壁厚突变带来的铸造应力集中，同时在侧边安装支脚处做了局部加厚，抵消螺栓锁紧时的局部压应力，防止长期运行后支脚出现微裂纹。

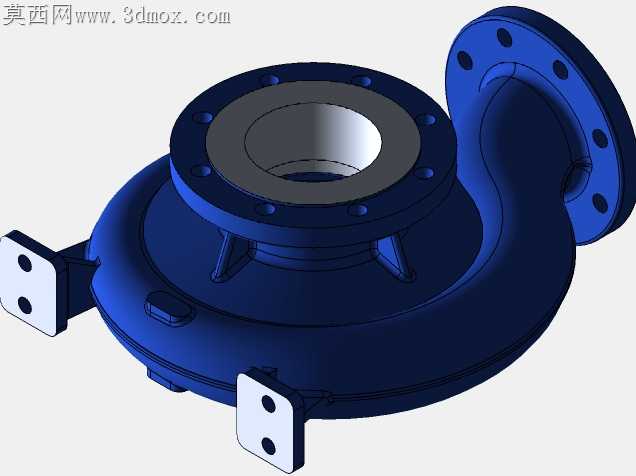

端盖侧面的多组通孔并非均匀排布，靠近下方支脚的位置特意预留了两个稍大的定位销孔，装配时可以先穿入定位销完成径向定位，再依次锁紧周边螺栓，避免传统无定位结构安装时出现的密封面错位，减少O型圈被剪切破损的概率。中心大孔的内边缘做了15度的倒角过渡，既方便装配时叶轮轴的导入，也能减少流体在入口处的沿程阻力，避免锐角位置长期受流体冲刷出现气蚀损伤。

背面的流道轮廓没有做完全光滑的曲面处理，而是在靠近密封槽的位置留了一圈0.2mm的凸台，机加工时只需要精铣这圈凸台就能保证密封面的平面度要求，不需要对整个背面做精加工，能减少近三分之一的铣削工时。侧边的镂空减重孔并非随意开设，每个孔的位置都对应了内部流道的低压区，不会削弱端盖的承压强度，同时能降低整体铸件重量，减少电机轴端的悬臂负载。

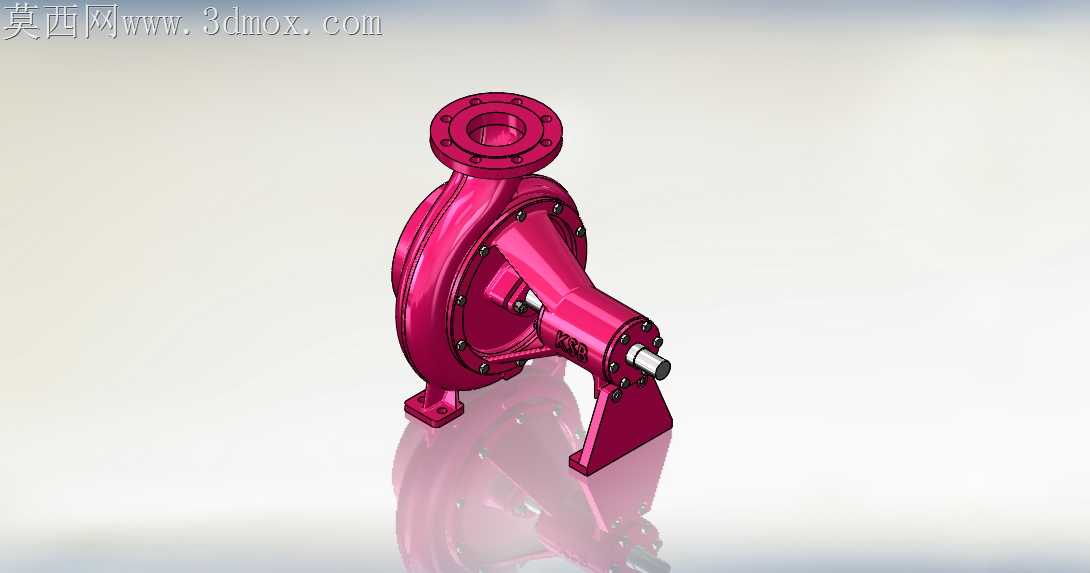

实际工况中离心泵启停时会产生水锤冲击，端盖下方的支脚特意做了L型的弯折加强结构，相比平直支脚能提升近40%的抗冲击韧性，避免水锤压力导致支脚断裂。密封槽的深度公差控制在0.05mm以内，槽底的圆角做了R0.3的过渡，防止O型圈安装时被锐边割伤，同时能保证O型圈受压后有足够的形变空间，实现静密封的零泄漏要求。
