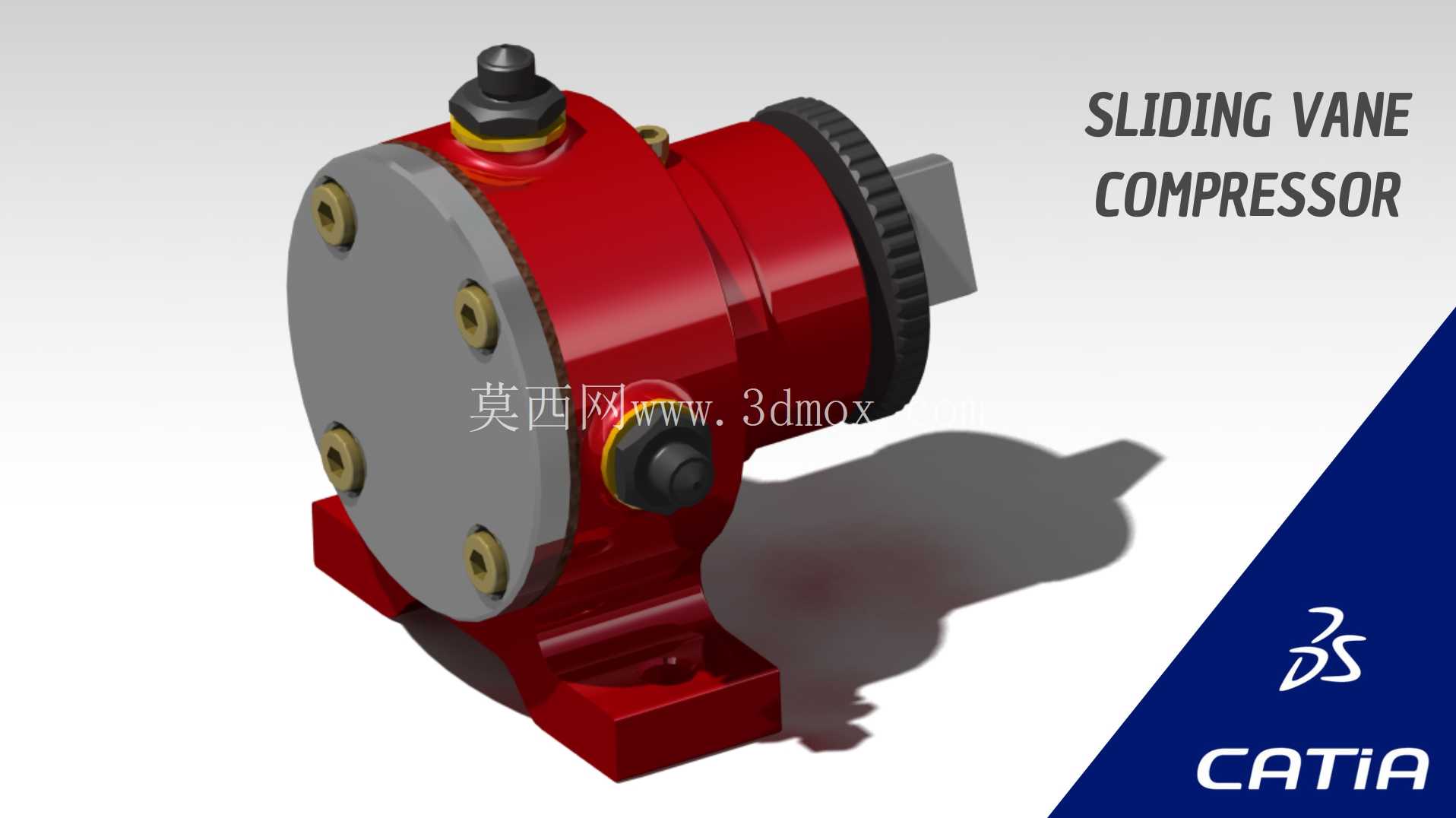

滑片式压缩机组装结构三维设计

滑片式压缩机属于容积式压缩设备的典型品类，在中小型气动供给、轻工生产线气源配套、小型工业设备增压场景中应用广泛，相比活塞式压缩机它的运行振动更小、输出气压脉动更低，相比螺杆式压缩机它的结构更紧凑、小排量工况下能效表现更突出，常见于车间分散式气源点、移动式气动工具配套、小型化工流程的气体增压环节，也可集成在医疗设备、食品包装线的内置气源模块中。

从实际功能来看，这款设备依靠缸体内偏心安装的转子带动滑片做径向滑动，在相邻滑片与缸壁、端盖围成的封闭腔室容积周期性变化中，完成进气、压缩、排气的完整循环，没有复杂的进排气阀组结构，运动部件的受力更均匀，长期运行的磨损速率更低，日常维护仅需定期更换滑片与密封件即可，运维成本远低于同排量的活塞式机型。

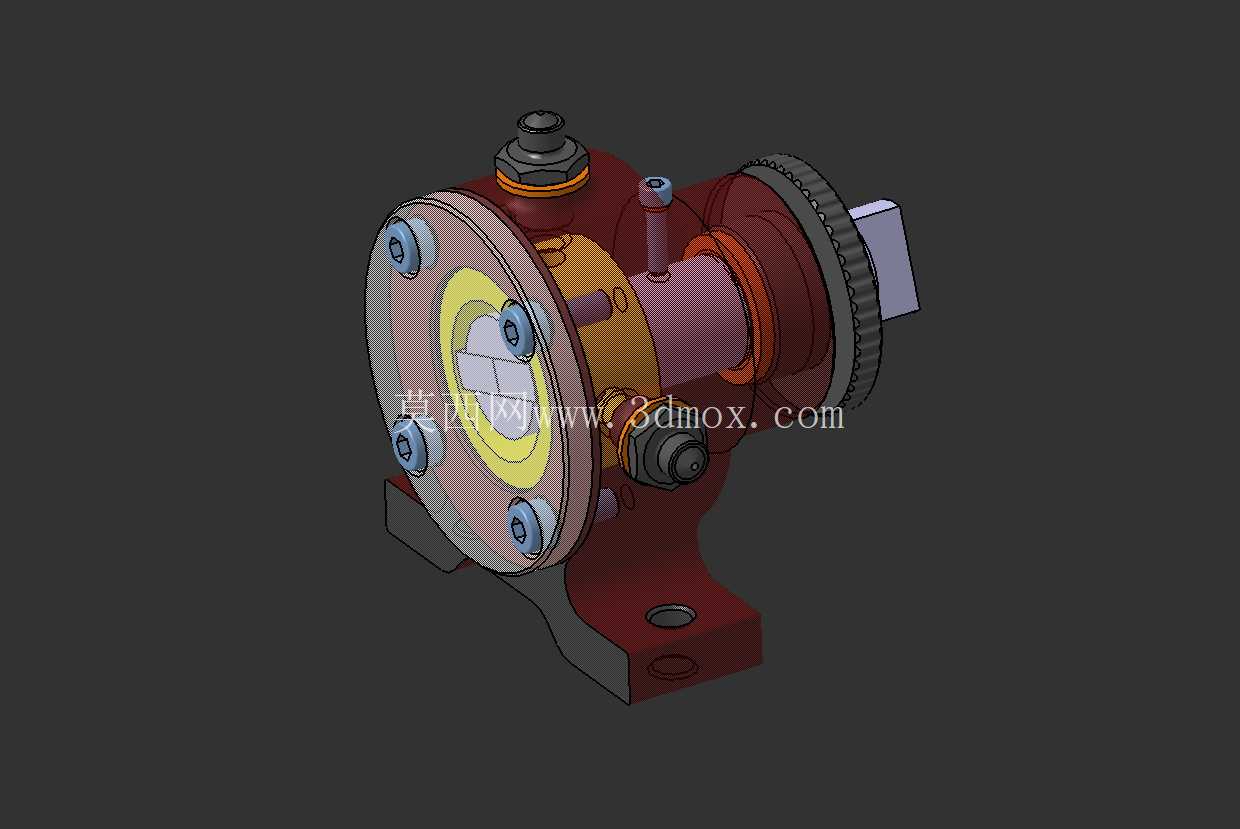

设计层面首先要匹配安装边界的约束，这款机型采用底脚式安装结构，底座预留的螺栓孔位适配常规工业机组的安装间距，整体外形的径向尺寸控制紧凑，输出轴端采用标准轴伸结构，可直接通过联轴器连接驱动电机，也可适配皮带轮传动的安装场景，端盖的进出气接口采用标准管螺纹规格，无需额外加工转接件即可对接现场气路管线。结构设计上重点处理了滑片与缸壁的贴合间隙，转子偏心距的取值经过反复校核，既保证足够的压缩比，又避免滑片伸出量过大导致的卡滞风险；端盖与缸体的结合面采用止口定位加密封胶圈的结构，杜绝高压腔的气体泄漏；轴伸端设置了双唇口油封，既能防止内部润滑油泄漏，也能阻挡外界粉尘进入缸体内部，适配多粉尘的车间作业环境。

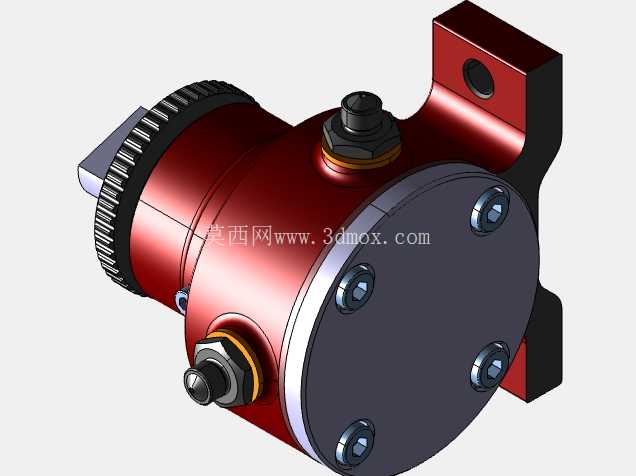

建模过程中对所有配合面做了公差匹配，转子与端盖的轴向间隙控制在合理范围，既避免转动过程中的端面摩擦，又减少间隙带来的气体内漏；滑片滑槽的深度与滑片长度做了匹配校验，转子转动到任意角度时滑片都不会从滑槽中脱出，同时滑片背部的腔室引入高压气体，保证滑片在整个转动周期内都能可靠贴紧缸体内壁，避免压缩过程中的气体回流。外部的散热筋结构沿着缸体圆周方向均匀布置，增大缸体与空气的接触面积，连续运行时能把压缩过程产生的热量及时散出，不需要额外配置外置冷却结构即可满足长期运行的温度要求。顶部设置的注油口与油位观察结构，方便日常运维时快速检查润滑油状态，不需要拆解设备即可完成补油操作；侧面的传动端设置了防护边结构，避免传动部件外露带来的安全隐患，同时也能阻挡外部杂物卷入传动部位。

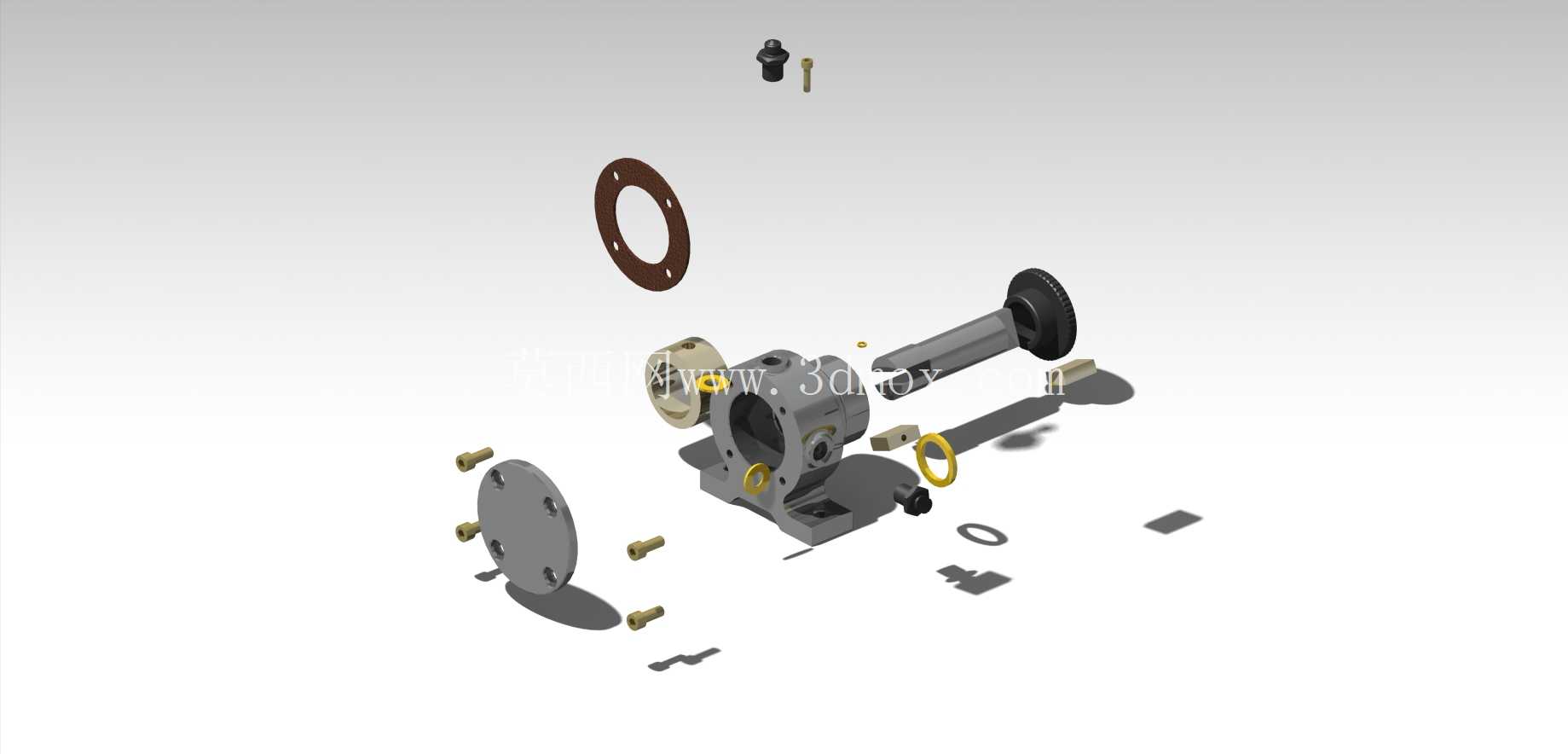

在实际选型适配时，这款机型的安装尺寸可以直接替换同排量的老旧活塞式压缩机，不需要对原有安装基础做大规模改造，气路接口位置与常规机型保持一致，现场改造的施工量极小。建模时还原了所有零部件的装配约束关系，从转子、滑片、缸体到端盖、密封件、紧固件都做了独立建模，装配层级清晰，可直接用于结构校核、装配工艺模拟，也可作为同类产品改型设计的基础参考，针对不同排量需求调整缸体长度、转子偏心距即可衍生出不同参数的系列化机型，大幅缩短同类型产品的开发周期。
