星型五缸活塞连杆传动组件结构设计

这套星型布局的活塞连杆组件，最早广泛应用在轻型通航飞机的动力单元上，相比直列、V型缸体布局，它能在更小的径向占用空间内实现更大的排量输出，单圈曲轴转动可完成五次做功冲程，动力输出的平顺性远优于同缸数的直列结构，哪怕是小排量机型也能输出足够的起飞推力，同时因为缸体沿中心曲轴呈放射状均匀分布，迎风散热条件极佳，早期风冷航空发动机几乎都采用这类布局逻辑，后续部分小型特种作业设备、竞速摩托引擎也有借鉴该结构的设计思路。

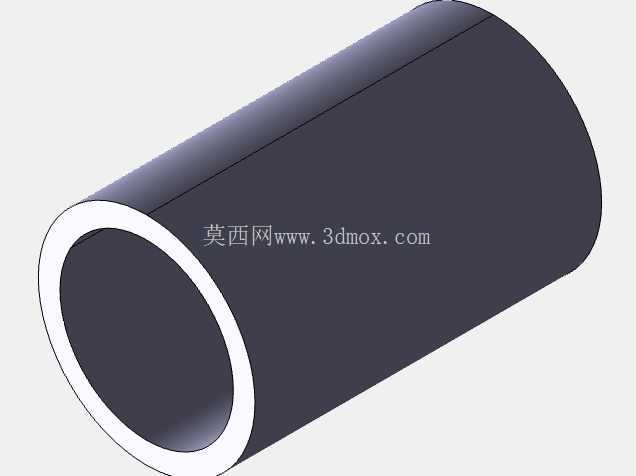

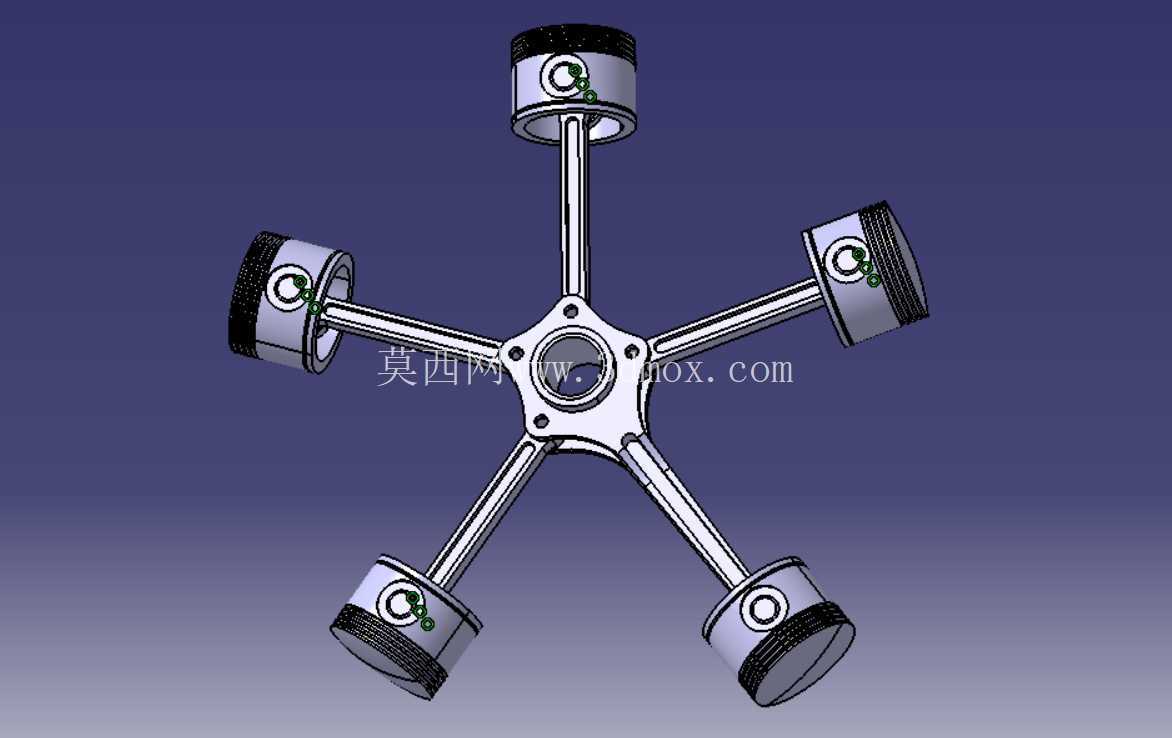

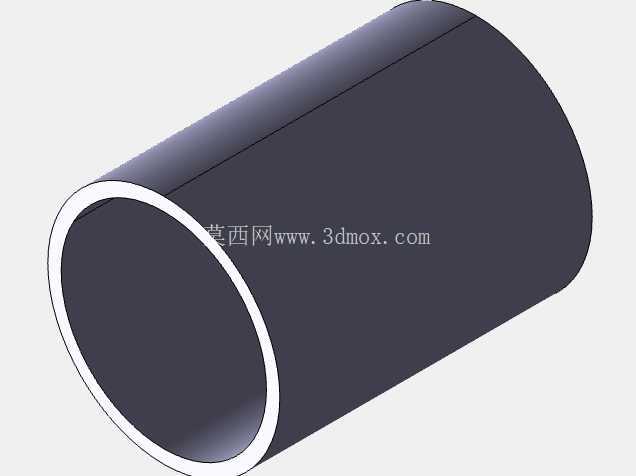

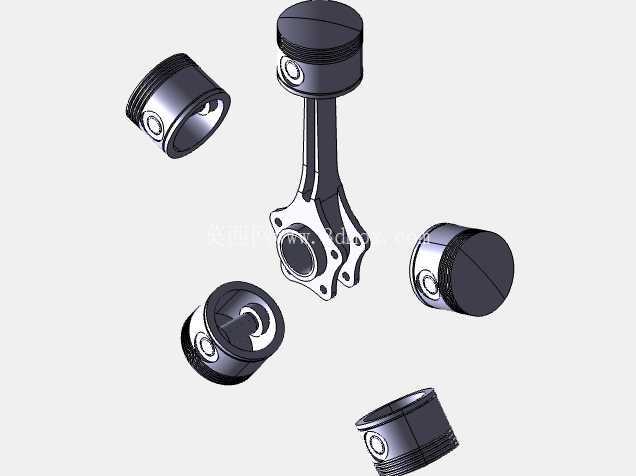

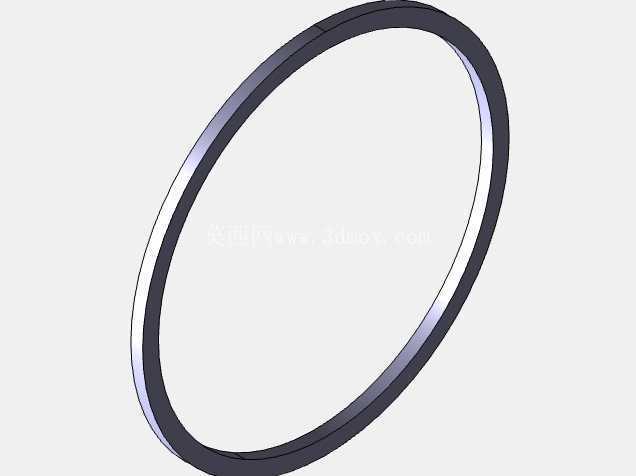

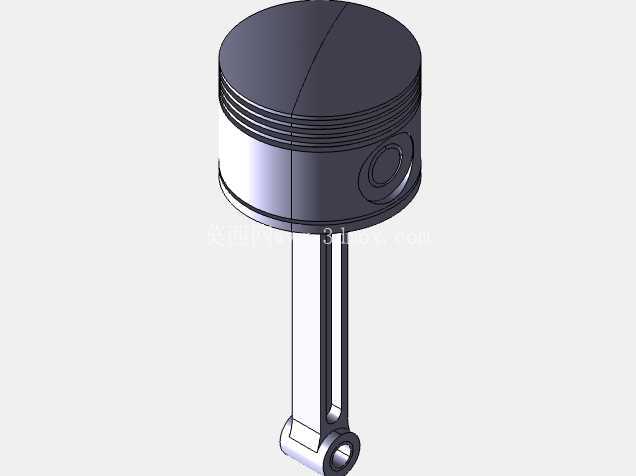

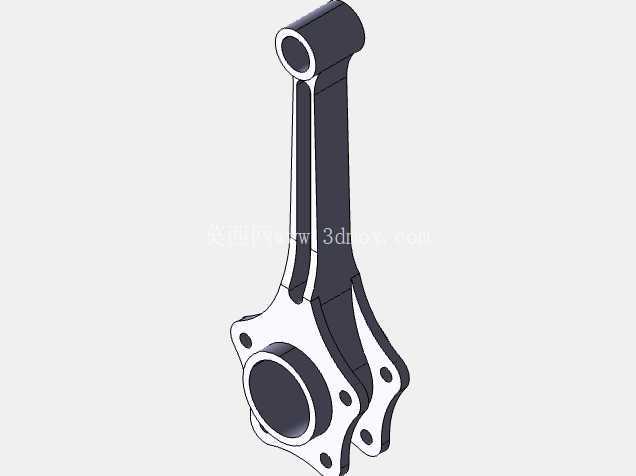

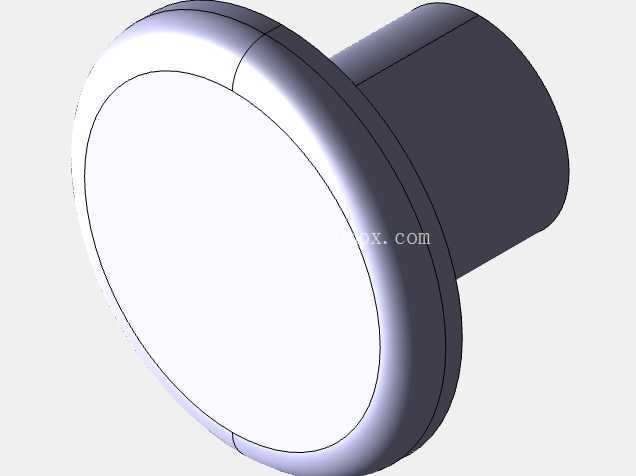

从结构功能来看，五个活塞组件各自对应独立的缸套安装位，活塞环槽位置预留了气环、油环的安装台阶，活塞销孔与连杆小头的配合间隙按照往复运动件的公差标准设计，工作过程中混合气在缸内燃烧推动活塞做直线往复运动，再通过连杆将作用力传递到中心的曲柄销位置，把直线运动转化为曲轴的旋转扭矩对外输出。中心的星形连接架是整套组件的定位核心，五个连杆大头的安装孔沿中心呈72度均匀分布，孔位同轴度、相邻孔的角度公差直接决定了整套机构运转的卡滞风险，设计时需要严格控制各连杆长度的一致性，避免不同缸的活塞到达上止点时出现位置差，导致压缩比不均、运转振动过大的问题。

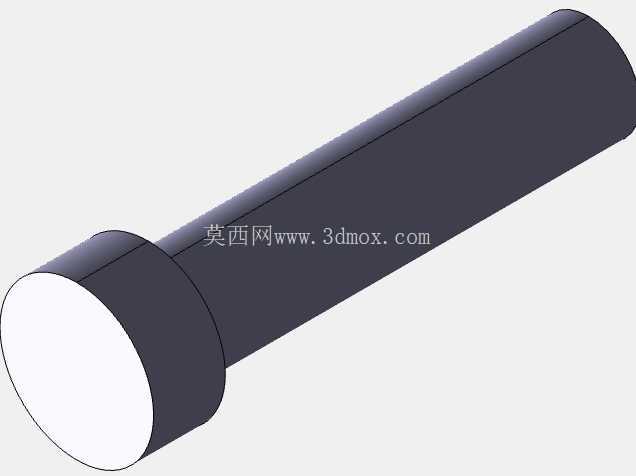

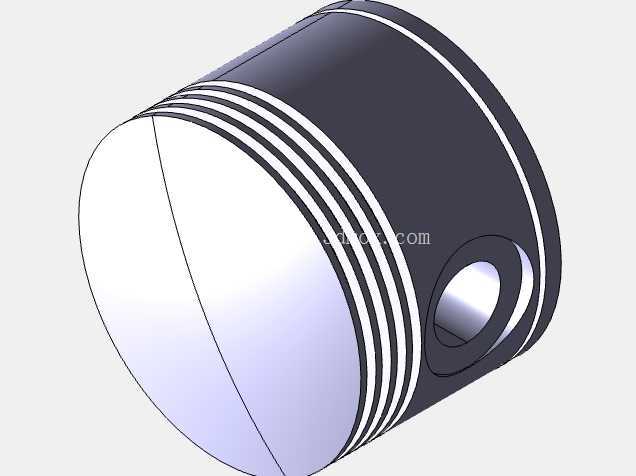

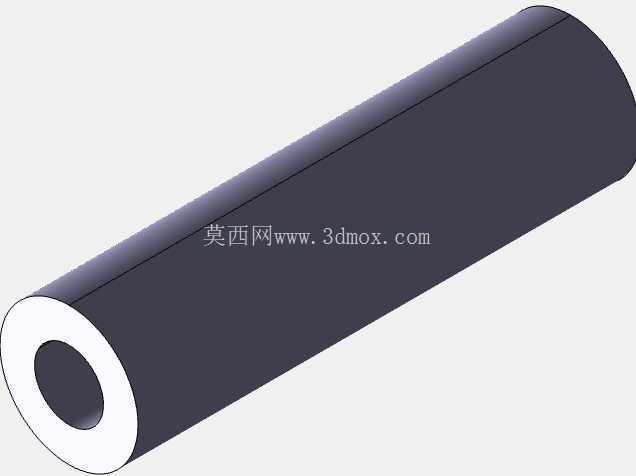

实际建模过程中，首先要确定中心曲柄的回转半径，这个参数直接决定活塞的行程长度，结合选定的缸径参数就能算出单缸排量，再根据五缸的排布逻辑确定各连杆的中心距，连杆杆身采用工字形截面，在保证抗弯、抗扭强度的前提下尽可能降低往复运动件的质量，减少高转速下的惯性载荷。活塞部分的裙部设计了微椭圆型线，避免热态膨胀后出现拉缸问题，活塞销采用全浮式设计，两端预留卡环槽防止销子轴向窜动刮蹭缸壁。

安装边界方面，整套组件的径向最大尺寸由活塞外止点的位置决定，轴向尺寸需要匹配曲轴的支撑跨距，中心安装孔需要和曲轴主轴颈保持同轴，各缸的中心轴线必须交汇于曲柄销的回转中心，哪怕出现半度的角度偏差，都会导致连杆在运转过程中承受额外的侧向弯矩，加速轴瓦磨损。设计时还要考虑运动干涉问题，需要逐帧校验曲轴转动0到72度过程中，相邻缸的连杆、活塞在运动到重叠位置时是否存在碰擦，尤其是连杆大头的倒角位置、活塞底部的避让槽，都要预留足够的安全间隙。

这类星型结构的动力组件，除了航空领域应用外，现在也有不少小型轻量化的发电机组、模型动力装置采用类似布局，它的结构紧凑性优势在径向尺寸受限的安装场景里非常突出，而且因为各缸做功间隔均匀，曲轴不需要加装太大的平衡重就能实现不错的运转平顺性，能有效降低整机的重量。建模时所有运动副的配合都要按照实际装配关系定义，活塞与缸套的滑动配合、连杆大小头的转动配合、中心曲柄的回转配合都要符合实际运动逻辑，方便后续做运动仿真验证，检查不同转速下的活塞运动轨迹、连杆受力变化，提前发现结构设计里的干涉点、应力集中位置，减少后续实物试制阶段的改模成本。
