压铸模曲面结构零件设计方案

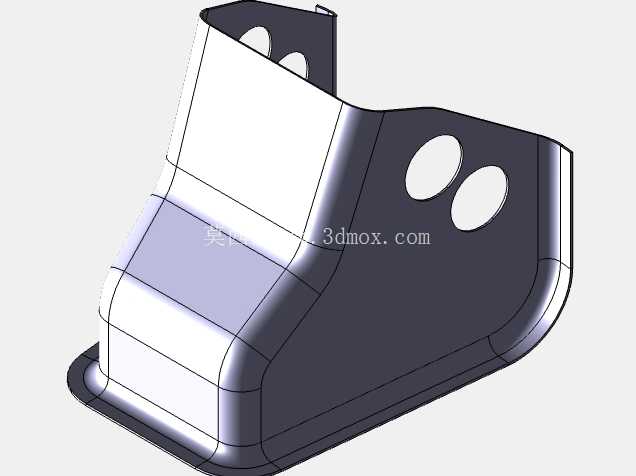

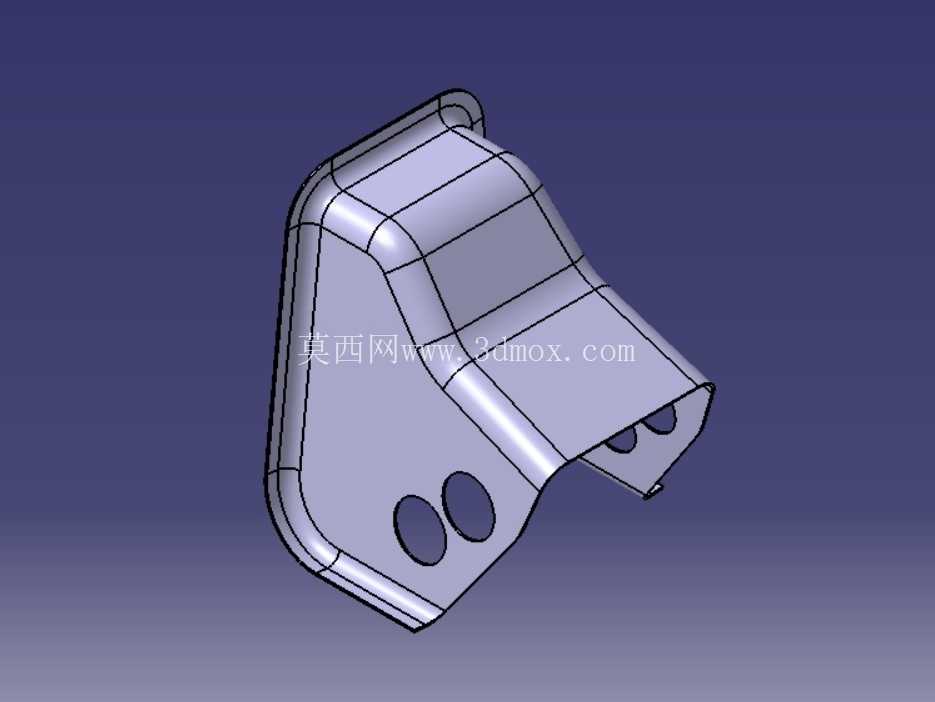

该曲面结构件属于压铸模具配套的成型功能部件，主要应用在中小型铝合金压铸件的型腔侧成型环节，对应生产的压铸件多为乘用车机舱内的小型支架类零件，这类零件在整车装配中承担线束固定、小载荷部件挂载的作用，对成型面的轮廓度、安装位的位置度有较高要求，直接影响后续压铸件的装配适配性。从实际使用场景来看，该零件安装在压铸模的动模侧曲面镶块安装位，合模时与定模型腔配合形成完整的零件成型腔，熔融的铝合金液在高压下填充型腔后，该曲面部分直接决定压铸件的外轮廓曲面精度，避免压铸件出现曲面凹陷、分型错位、成型圆角缺料等常见压铸缺陷。

设计过程中优先考虑了压铸工艺的成型特性，整体采用大圆角过渡的曲面构型，所有棱边位置都设置了不小于R2的工艺圆角，避免压铸过程中铝合金液填充时出现紊流卷气，同时也能减少模具开合过程中镶块与模架之间的应力集中，延长模具的连续生产寿命。零件侧面设置的两个圆形通孔为安装定位孔，孔位公差按照H7级精度设计，装配时可以通过定位销快速与模架上的对应安装孔对齐，不需要额外的配做加工，能有效减少模具装配的调试时间。零件端部延伸的弯折曲面为压铸件的翻边成型位，曲面的拔模斜度设置为1.5度，既保证压铸件成型后可以顺利脱模，不会出现粘模拉伤曲面的问题，也不会因为拔模斜度过大导致压铸件的壁厚偏差超出工艺允许范围。

从安装边界来看，该零件的整体安装轮廓适配标准模架的300*300规格模框，安装面的平面度要求控制在0.02mm以内，保证镶块安装后与模架贴合紧密，不会在压铸生产过程中出现铝液窜入分型面的飞边问题。曲面部分的壁厚设计为均匀的25mm，整体采用热作模具钢的加工余量预留，后续热处理后可以直接进行曲面精铣、抛光工序，不需要额外的堆焊补料。设计时还考虑了模具的冷却水路排布空间，曲面背部预留了直径8mm的水路安装孔位，生产时可以通过循环冷却水控制该部位的模具温度，避免局部温度过高导致压铸件出现缩孔、表面气泡等缺陷，稳定连续生产时的模具温度区间控制在220-280摄氏度之间，匹配常用铝合金压铸的工艺温度要求。

在曲面构型的细节处理上，所有曲面之间的连接都采用G2连续过渡，避免出现硬棱拐点，一方面可以降低压铸件脱模时的阻力，减少顶出机构的载荷，另一方面也能让压铸件的表面曲面过渡顺滑，后续不需要大量的人工打磨抛光工序，降低压铸件的后处理成本。零件上的两个安装孔中心距按照装配基准设置，与模架上的定位孔基准完全统一，装配时不需要反复调整位置，单次装配即可满足合模的分型面贴合要求。针对压铸生产中容易出现的热变形问题，设计时在曲面的非成型侧设置了两条加强筋结构，筋条高度12mm、厚度8mm，既可以增加零件的整体刚性，减少反复冷热循环下的变形量，也不会过多增加零件的整体重量，同时加强筋的位置避开了冷却水路的排布路径，不会影响水路的加工与安装。

实际生产验证中，这类曲面结构件的设计可以将对应压铸件的曲面轮廓度控制在0.1mm以内，完全满足整车装配的精度要求，连续生产状态下的模具寿命可以达到8万模次以上，相比传统的直角过渡镶块结构，粘模、拉伤的不良率可以降低40%左右，有效提升压铸生产的良品率。设计过程中还兼顾了后续的维修便利性，当曲面出现磨损或者拉伤时，可以直接拆卸该镶块进行补焊修复，不需要拆卸整个模架，大幅减少模具维修的停机时间，适配批量压铸生产的连续作业需求。
