多通接口法兰式等距连接壳体结构

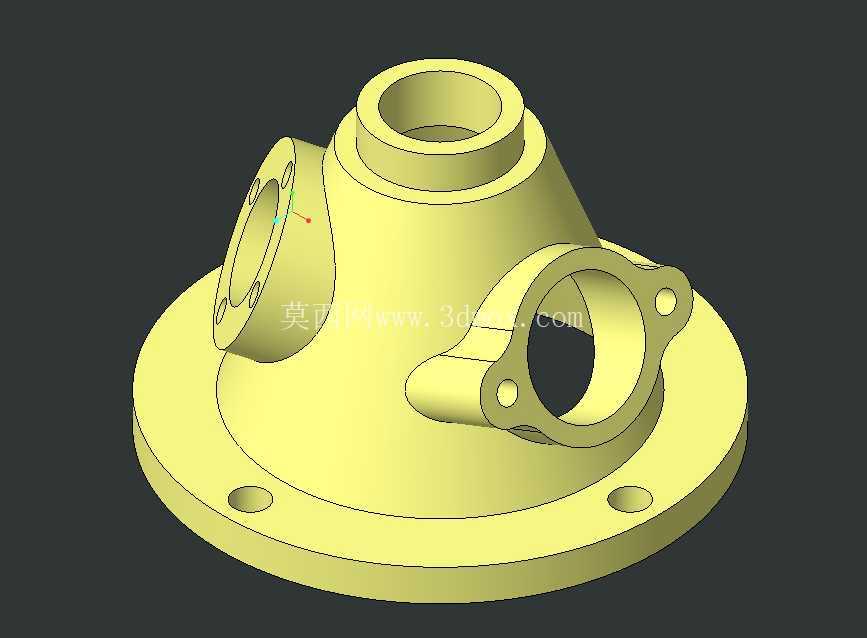

这类多通法兰壳体结构，常见于流体管路的分流汇流工位，在小型液压站、气动控制回路、低压流体输送系统中都能见到它的应用场景，核心作用是实现单路输入、多路输出的流体换向与连通，同时通过底部的法兰盘结构完成整体部件在设备机架或安装面板上的固定，避免管路运行过程中因流体脉动产生的振动移位。从实际功能来看，顶部的轴向接口主要对接主路管路，侧面两个不同朝向的带耳接口分别对接两个支路管线，接口处的凸缘带安装孔位，可通过卡箍或螺栓实现与外接管路的快速密封连接，底部法兰盘上的两个沉孔是安装定位孔，装配时可穿过螺栓将整个壳体牢牢固定在安装基准面上，保证各接口的同轴度与连接强度。

设计这类零件时，首先要考虑的是流体通道的等距壁厚，整个壳体的流道外壁与内壁之间保持均匀的壁厚尺寸，一方面是为了压铸成型时避免出现缩孔、冷隔等铸造缺陷，让金属液在型腔内填充时流速均匀，冷却过程中各部位收缩率一致，减少成品的内应力；另一方面均匀的壁厚也能保证壳体各部位的承压能力一致，不会出现局部壁厚过薄导致受压破损，或是壁厚过厚造成材料浪费、整体重量超标的问题。在接口的结构设计上，侧面两个接口的安装凸耳做了局部加厚处理，因为这两个位置是管路连接时螺栓预紧力的主要受力点，加厚处理可以避免螺栓锁紧时凸耳出现开裂变形，同时凸耳上的安装孔做了锪平处理，保证螺栓安装时端面贴合平整，锁紧力均匀分布。

从安装边界来看，底部法兰盘的外径是整个零件的最大径向尺寸，安装时需要在安装面板上预留出略大于法兰外径的操作空间，方便装配时调整位置、拧紧固定螺栓；顶部轴向接口的高度是零件的最高尺寸，外接管路时需要预留足够的垂直空间，避免管路弯折角度过大影响流体流通效率；侧面两个接口分别朝向不同的角度，一个朝向侧前方，一个朝向侧方，这种角度设计是为了适配设备内部狭窄空间内的管路走向，避免外接管路与周边其他零部件产生干涉，减少管路转接时需要额外增加的弯头配件，降低整个管路系统的流阻与泄漏点。

在结构细节处理上，壳体主体从顶部接口到底部法兰盘采用平滑的锥面过渡，这种过渡结构一方面可以提升壳体整体的结构刚度，减少流体通过时产生的结构共振，另一方面平滑的曲面在压铸成型时更利于金属液的流动填充，降低成型难度，同时也能减少流道内部的直角转折，让流体在壳体内流动时更顺畅，减少局部涡流产生的压力损失。底部法兰盘与主体锥面的衔接位置做了圆角过渡，避免应力集中，因为设备运行过程中管路产生的振动会持续传递到这个衔接位置，圆角过渡可以分散应力，避免长期振动下出现焊缝开裂（如果是焊接结构）或是铸造裂纹的问题。另外，侧面接口与主体的衔接位置也做了局部的加强筋过渡，进一步提升接口的连接强度，避免外接管路受到侧向拉力时接口从主体上断裂。

实际选型应用时，需要核对各接口的通径尺寸与外接管路的管径是否匹配，同时确认底部法兰的安装孔位间距与安装面板上的预留孔位一致，避免出现安装不上的问题；如果用于有压力要求的流体回路，还需要根据工作压力核算壳体的壁厚是否满足承压要求，必要时可对壳体进行压力测试，确认无泄漏、无变形后再投入使用。这类壳体采用压铸工艺生产时，模具的分型面设置在底部法兰盘的端面位置，方便开模时取出零件，同时侧面的两个接口采用侧向抽芯结构成型，保证接口内孔的尺寸精度与表面粗糙度，减少后续机加工的工作量，提升生产效率。
