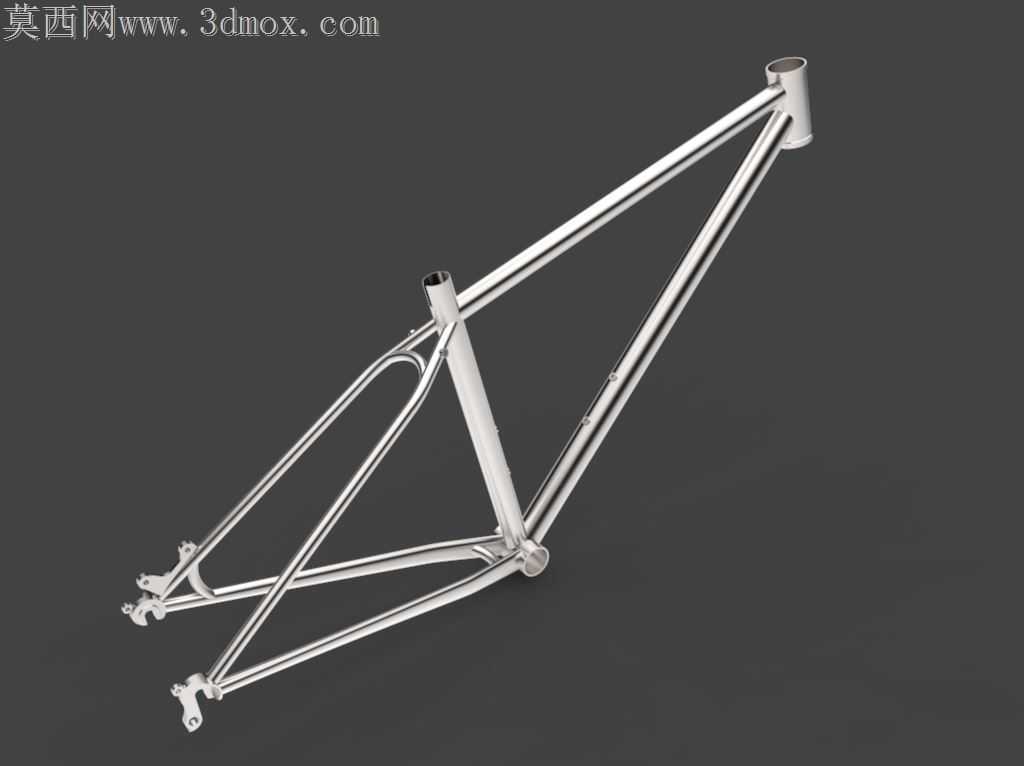

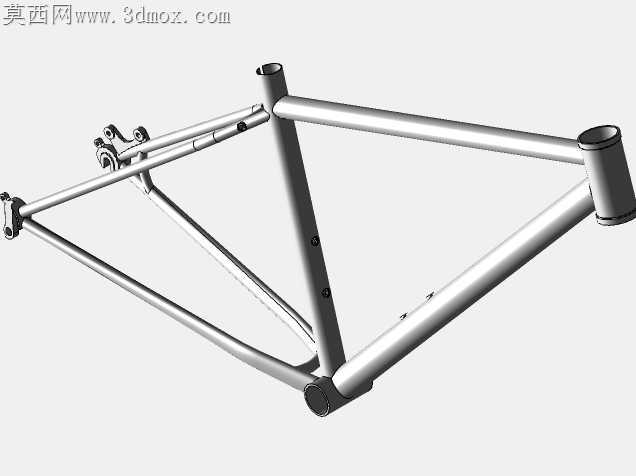

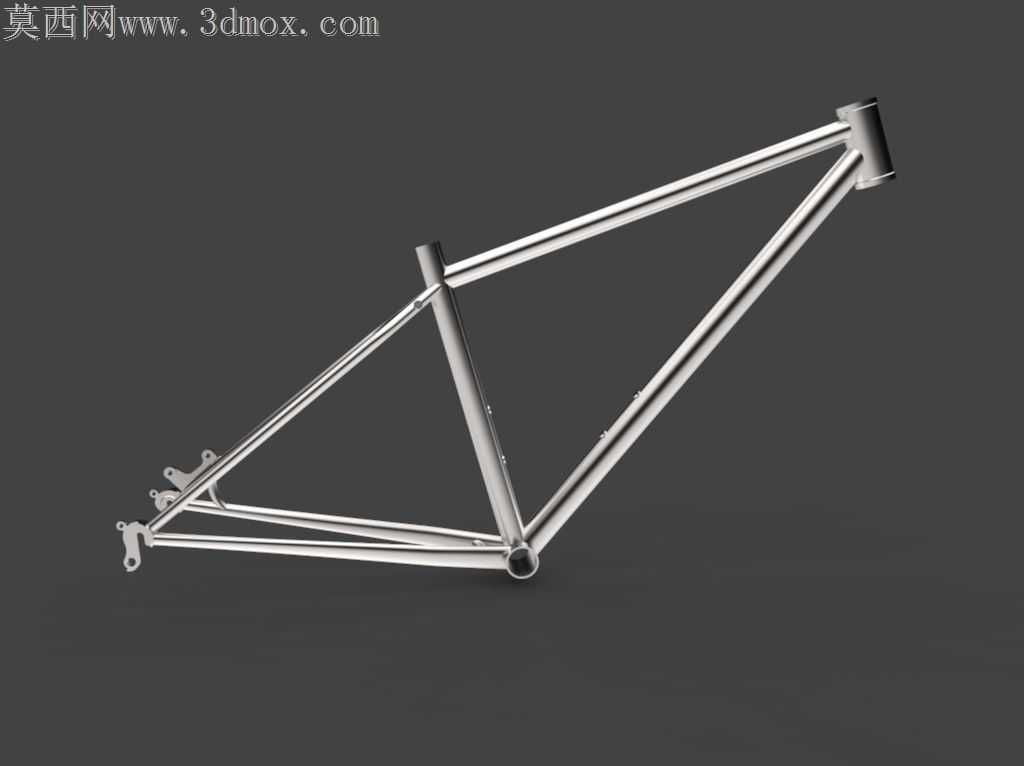

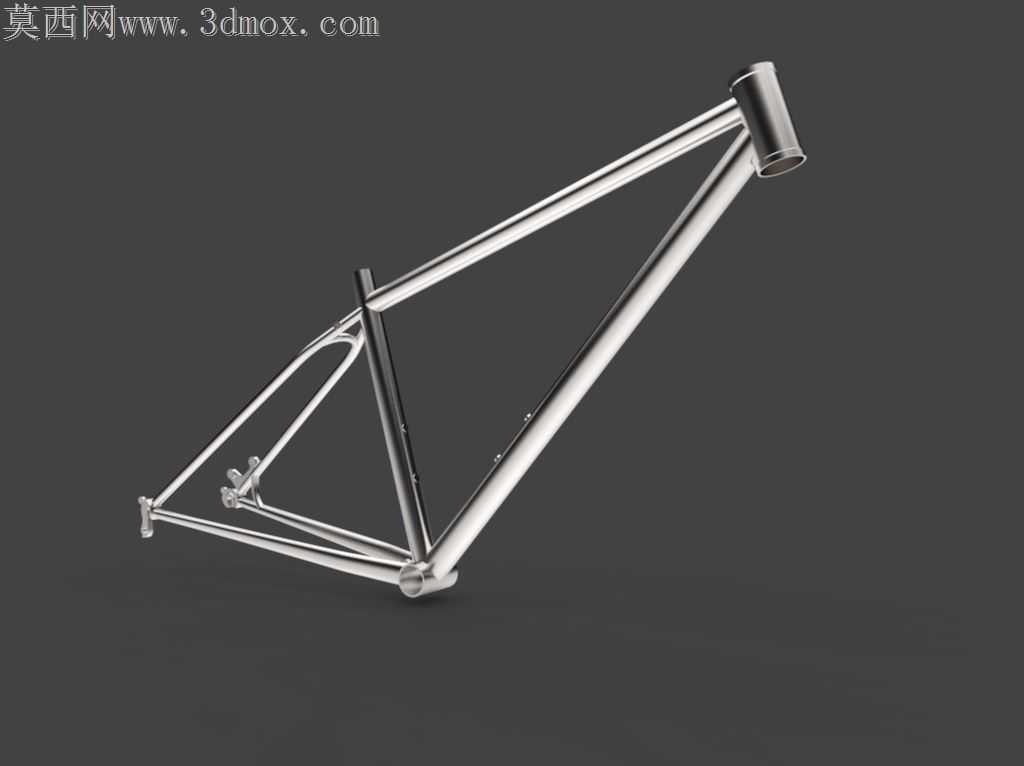

雷诺520管材硬尾山地自行车车架结构设计

铬钼钢管材山地车架加工过程中，最容易出现的问题是焊后热变形导致五通、头管、后钩爪同轴度超差，后期校形不仅耗费工时，还会在焊道附近留下内应力，长期越野骑行时容易出现焊缝开裂的隐患。这款车架在管材相贯线切割阶段就提前做了焊接收缩量预留，头管与上管、下管衔接的位置没有采用常规的平切对接，而是根据管材壁厚和焊接电流参数，把相贯线的贴合间隙控制在0.15-0.2mm区间，既保证焊料能充分渗透形成饱满焊道，又不会因为间隙过大导致焊穿或者焊后收缩量超出预期。后三角部分的设计特意考量了碟刹安装座的刚性支撑，后下叉靠近碟刹座的位置没有做过度抽管减重，保留了足够的管壁厚度，避免大力制动时碟刹座受力形变导致蹭碟。座管口径选用27.2mm的规格，相比大口径座管能过滤更多路面细碎震动，同时座管与上管、后上叉衔接的位置做了微小的应力分散过渡，没有出现直角衔接的应力集中点。BSA规格五通的螺纹同轴度在焊前就通过专用工装定位，焊接时采用分段对称焊的工艺顺序，避免单侧热量累积导致五通轴线偏斜，68mm的五通宽度能兼容绝大多数山地车曲柄组件，不需要额外加装垫圈调整链线。44mm内径的头管可以适配普通有牙碗组也能兼容无牙锥形碗组，不需要额外更换头管就能满足不同前叉的安装需求，头管上下两端的焊接端面做了微小的倒角处理，焊道成型后能自然形成平滑的过渡，不需要过多打磨就能保证碗组安装面的平整度。后钩爪采用一体切削的结构，和后下叉、后上叉衔接的位置做了补强片设计，轮组安装槽的开口精度控制在0.1mm以内，快拆锁紧后不会出现轮组偏摆的问题。碟刹安装座的螺纹孔在焊接完成后再做二次攻丝处理，避免焊接高温导致螺纹变形，安装面的平面度经过校形后控制在0.05mm以内，刹车卡钳安装后不需要额外加垫片就能对齐碟片。整架的管材弯折角度经过反复调整，后下叉的长度兼顾了爬坡时的踩踏刚性和过障碍时的通过性，后上叉的弯折角度避开了宽胎的安装空间，支持最大2.5英寸宽度的山地轮胎安装，不会出现轮胎蹭叉的问题。
