自行车集成式供电储能装置结构设计

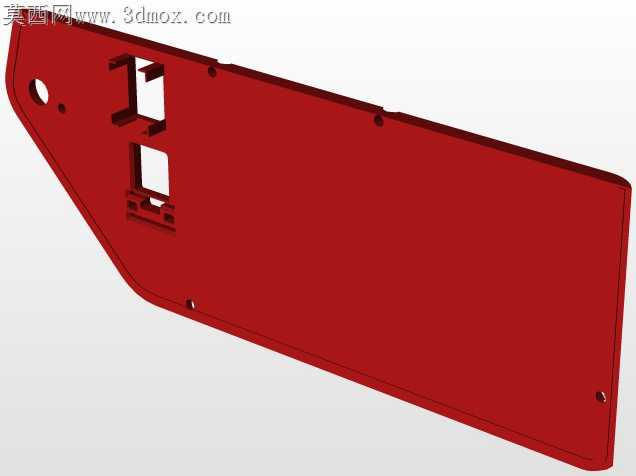

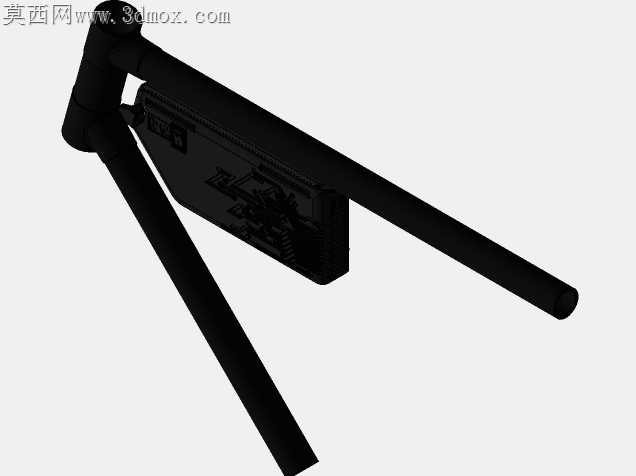

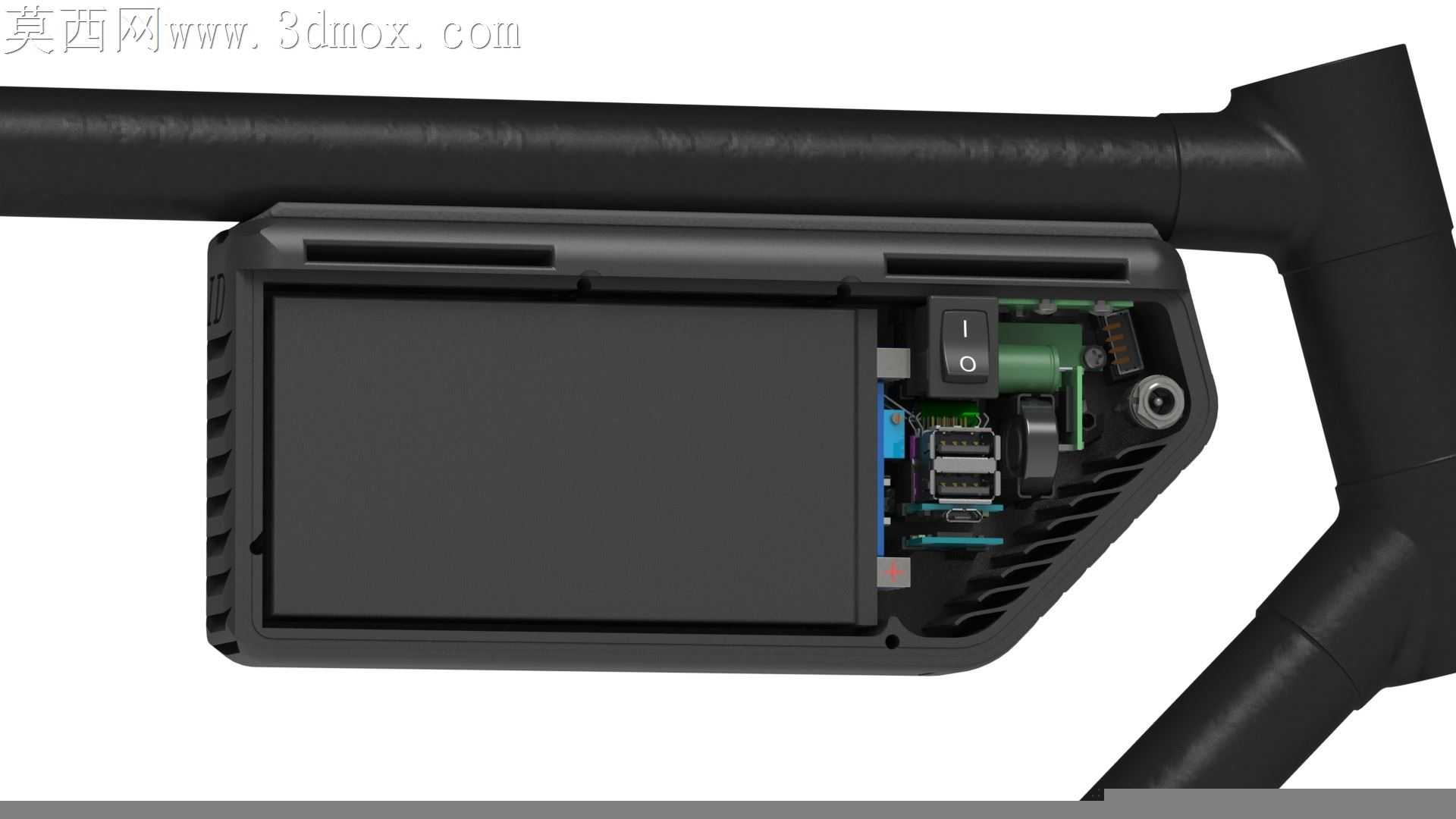

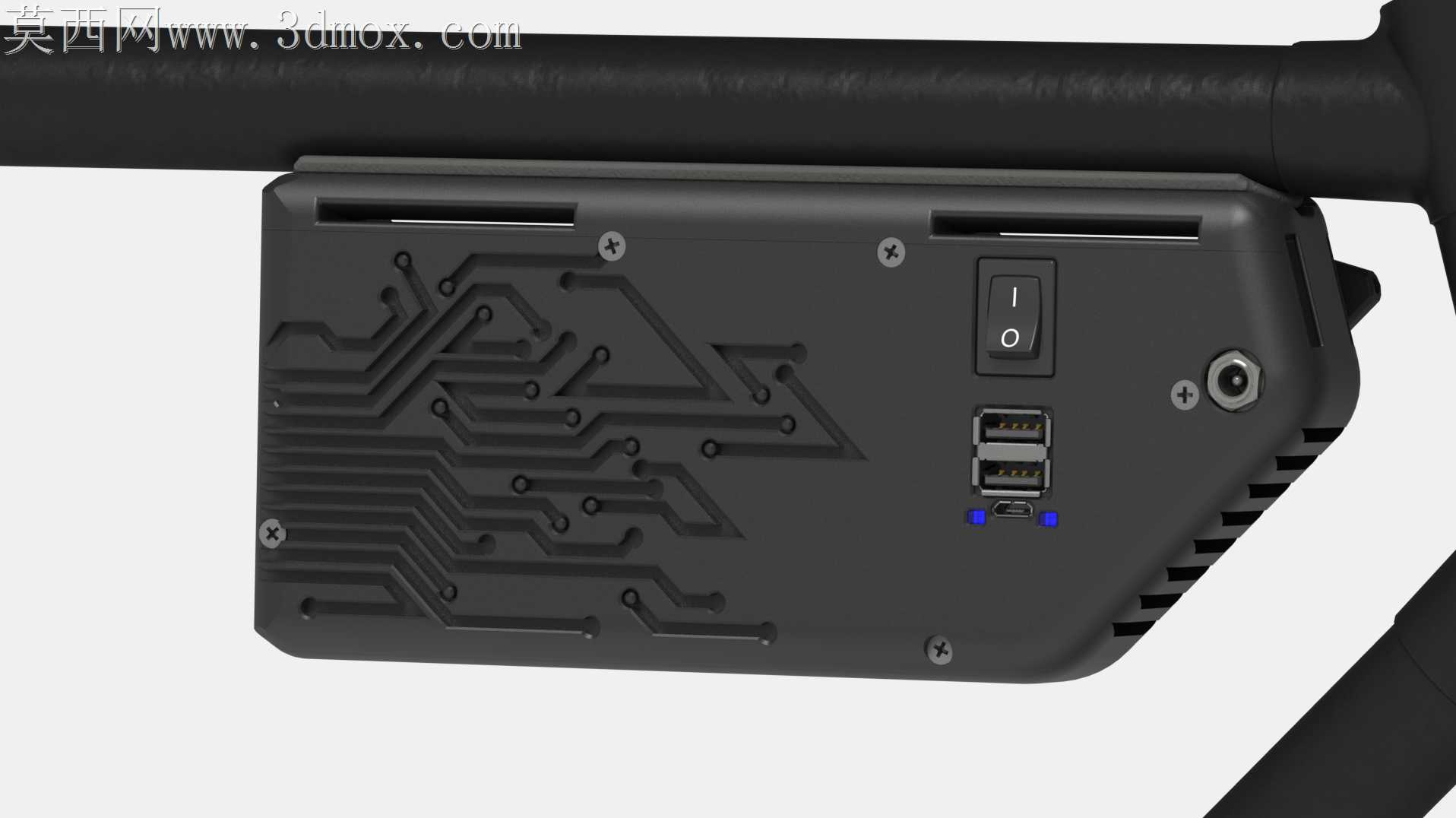

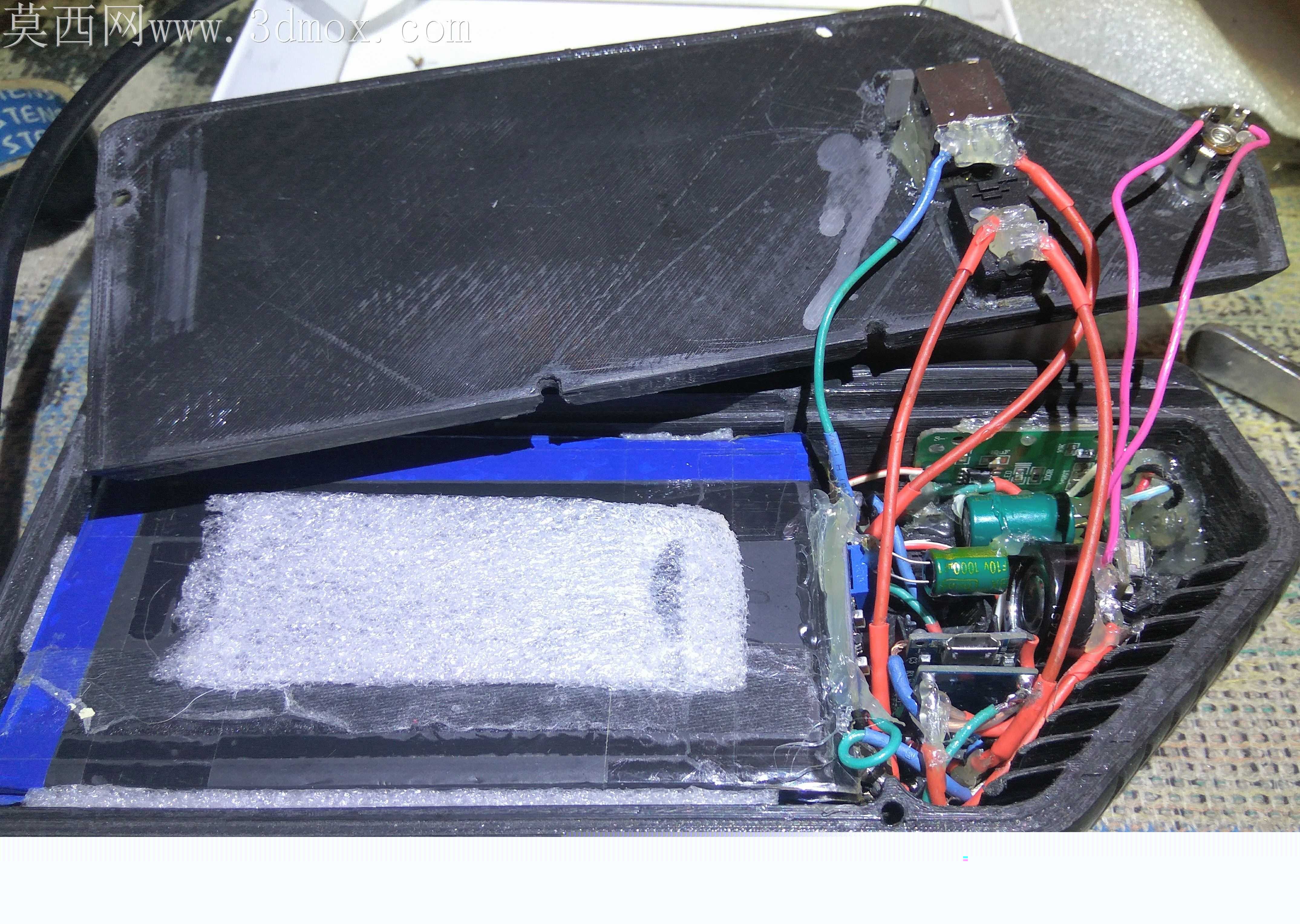

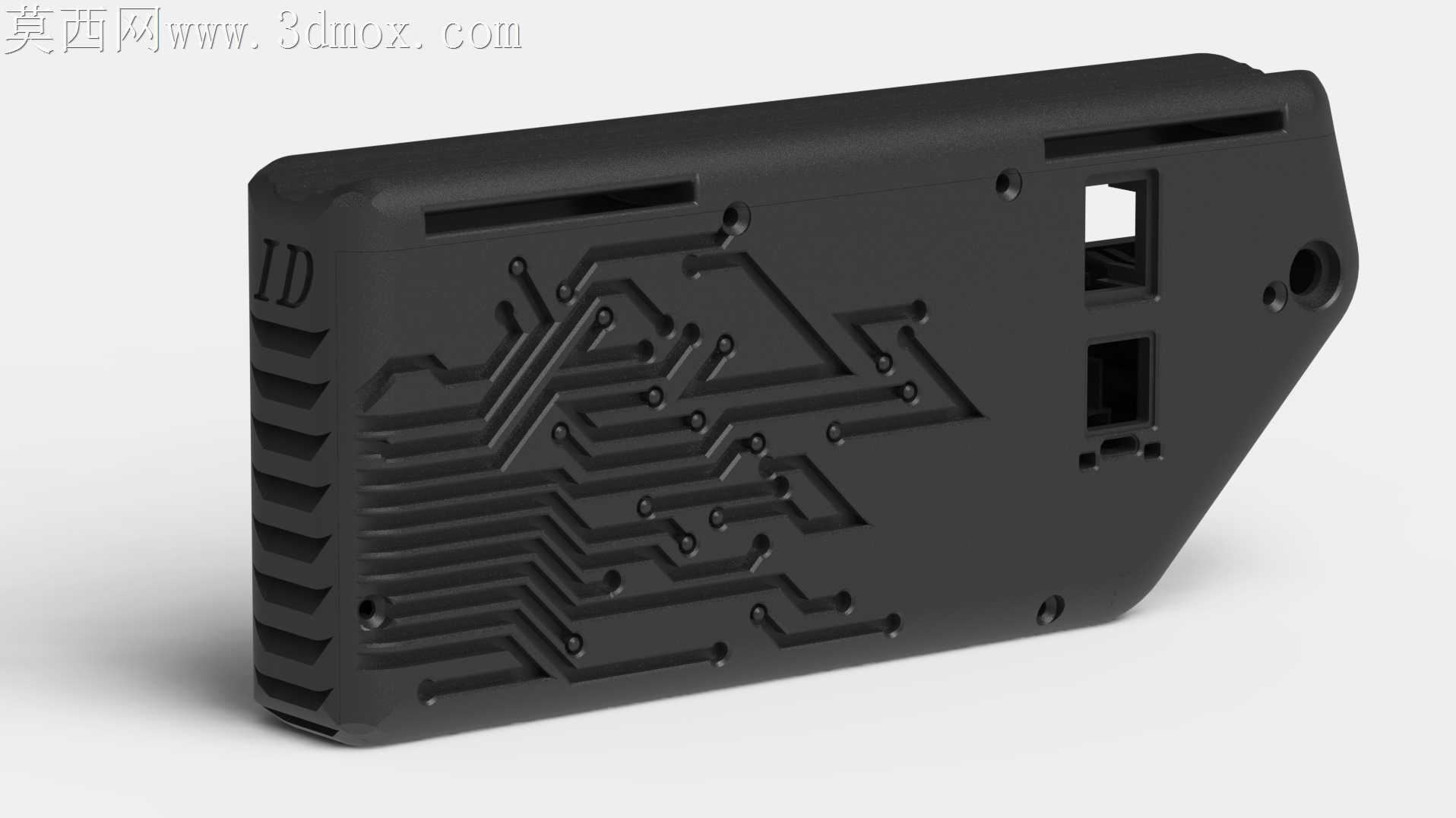

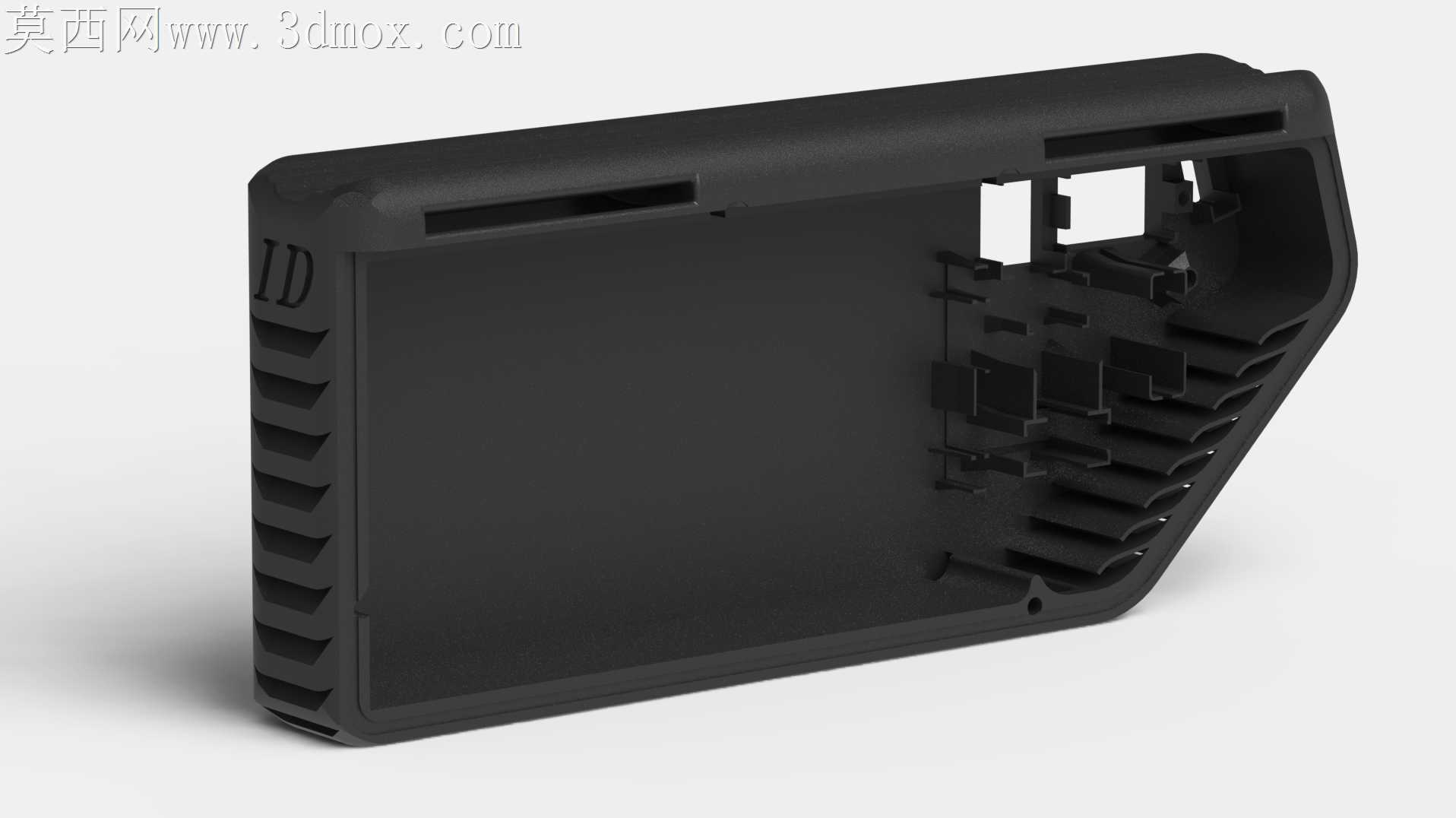

户外长距离骑行时，零散挂载的充电设备极易受泥水侵蚀、颠簸松脱，传统外接充电宝的方案既占用车把空间，走线杂乱还容易勾挂骑行背包带，埋下安全隐患。这款集成在车把衔接位置的供电储能结构，完全贴合三角车梁与车把的衔接弧度，外壳做了内凹式走线槽，所有电路接口都藏在壳体下半部分的挡边内侧，雨天骑行时泥水会顺着外壳的导流棱直接滑落，不会顺着缝隙渗进电路仓。壳体与车把的衔接位没有用常规的环形抱箍，而是做了半包式的卡扣结构，卡扣内侧预留了0.2mm的橡胶垫压缩量，既不会因为长期颠簸磨花车把的阳极氧化层，也能避免金属卡扣和铝合金车把硬接触产生的异响，日常拆装不需要额外工具，掰开卡扣就能取下壳体维护内部电路。电路仓内部的元件排布完全避开了骑行时的受力传导路径，两个并联的充电芯片贴在壳体的散热筋位置，散热筋和外壳是一体注塑成型，不需要额外加装铝制散热片，就能把充电时的热量顺着壳体传导到外部气流里。仓内的电容和稳压元件都卡在预开的定位卡槽里，卡槽边缘做了0.1mm的倒圆角，不会因为长期震动磨破元件的绝缘外皮，电池仓的卡位刚好适配回收的拆机锂电芯，卡位侧面留了薄型泡棉的填充空间，能抵消颠簸时电芯的微小窜动，不会出现电芯正负极磨穿短路的风险。壳体上的开关和充电接口都做了下沉式设计，开关的拨杆比外壳表面低1mm，骑行时即使不小心蹭到车把包也不会误触断电，USB输出口藏在橡胶防尘盖后面，防尘盖和壳体是连体的软胶结构，不会因为长期开合丢失。整个装置的供电逻辑做了冗余设计，骑行时轮毂发电机的电流先经过二极管整流，再分两路，一路直接给前照灯供电，另一路经过充电管理模块给电芯补能，电芯输出的电压经过升压模块稳定在5.2V，给手机、运动相机这类外接设备供电时不会出现电压跳变，不会损伤数码设备的充电电路。外壳的边角全部做了R3的圆角过渡，没有尖锐的凸起，即使发生摔车，壳体也不会像棱角分明的外挂电源那样磕伤骑行者的腿部，壳体表面做了细晒纹处理，沾了泥污之后用湿抹布一擦就能干净，不会留下难以清理的污渍嵌在纹理里。
