可补偿角位移万向联轴器结构设计

项目分类:通用机械零部件 发布时间:2026-06-29 ID:1192148
  • 可补偿角位移万向联轴器结构设计
  • 可补偿角位移万向联轴器结构设计

在各类存在轴系偏角的传动场景中,刚性联轴器无法适配两轴不同心的安装误差与运行形变,万向联轴器正是为解决这类传动需求而生的核心部件。这类部件常被应用在汽车转向系统、机床进给传动链、冶金设备辊道传动、农业机械动力输出端等场景,这些场景里主动轴与从动轴往往无法保证严格同轴,部分工况下两轴的夹角还会随设备运行动态变化,比如车辆转向时转向柱与转向器输入轴的夹角会随方向盘转动持续改变,轧钢设备辊道在受热形变后轴系中心会出现偏移,这时候就需要联轴器具备角向位移补偿能力,保证动力持续稳定传递。

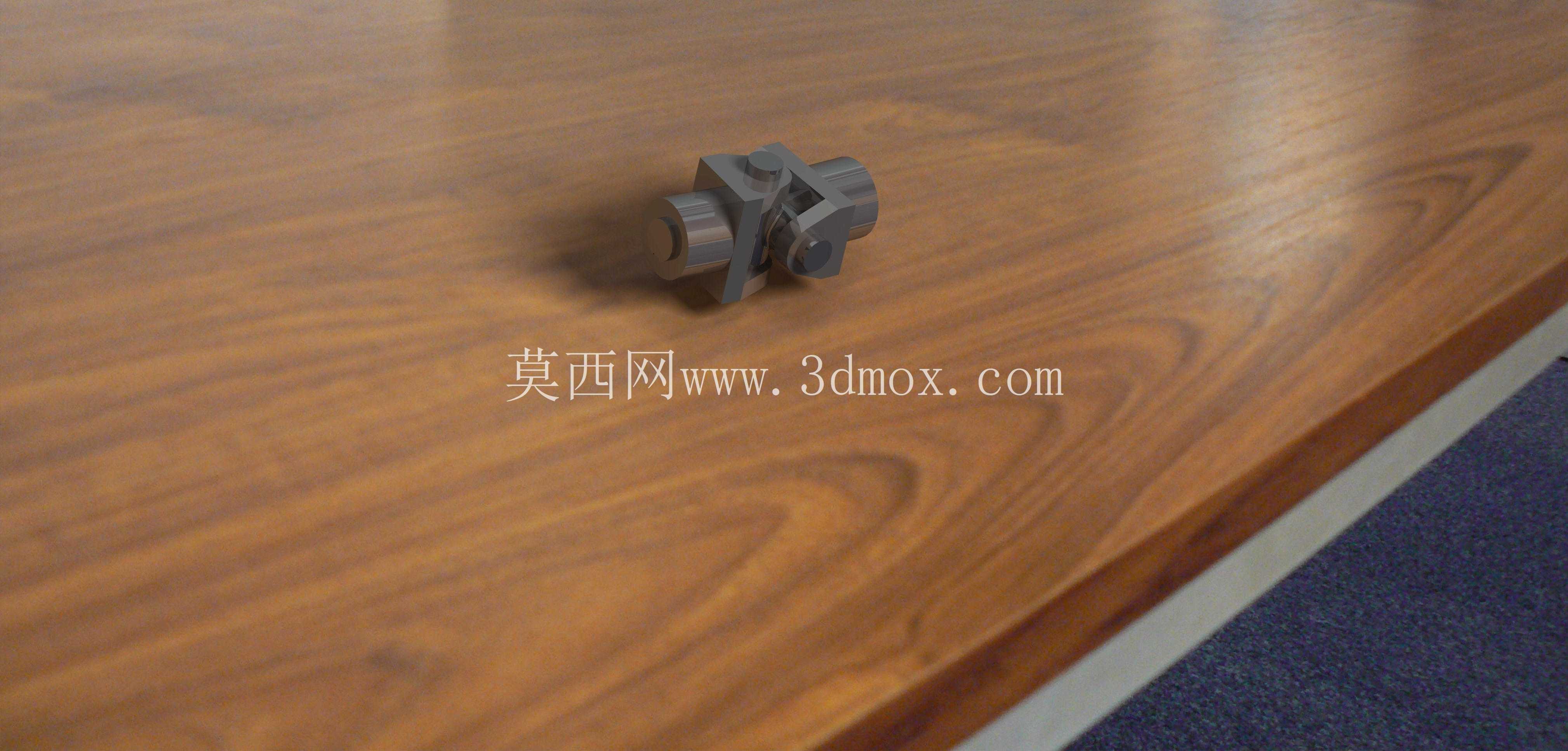

从功能特性来看,这款万向联轴器采用十字轴式铰接结构,两端的叉形接头分别与主动轴、从动轴配合连接,中间十字轴作为铰接核心,允许两轴在一定角度范围内相对偏转,单节万向联轴器可实现最大约35度到45度的角向补偿,能够覆盖绝大多数工业场景的轴系偏角需求。传动过程中,十字轴的四个轴颈分别在两端叉头的轴承孔内转动,将主动轴的扭矩通过十字轴传递到从动轴,即使两轴存在夹角,也不会出现卡滞或传动中断的问题。需要注意的是,单节万向联轴器在传递扭矩时,从动轴的瞬时角速度会存在周期性波动,偏角越大波动幅度越明显,因此在对传动平稳性要求较高的场合,通常会成对使用双万向节结构,通过合理布置中间轴的相位,抵消两端的角速度波动,保证输入输出转速同步。

设计这类联轴器时,首先要根据传动系统的额定扭矩、最高转速、最大工作偏角确定核心参数,十字轴的轴颈直径、叉头的截面尺寸需要通过强度校核确定,要保证在冲击载荷下不会出现断裂或塑性形变。轴承部位通常采用滚针轴承结构,减少转动过程中的摩擦阻力,同时要设计可靠的密封结构,避免粉尘、切削液等杂质进入轴承配合面,延长部件使用寿命。两端的轴孔连接形式可根据实际安装需求选择,常见的有键连接、花键连接、锁紧套连接等,键连接结构简单加工方便,适合中低载荷场景;花键连接承载能力更强,对中性更好,适合重载或有轴向窜动的传动场景;锁紧套连接则无需在轴上加工键槽,装配方便,适合频繁拆装的场合。

外形尺寸与安装边界方面,这类联轴器的径向尺寸相对紧凑,不会占用过大的设备安装空间,轴向长度根据补偿量需求设计,安装时需要保证两端轴的插入深度符合设计要求,避免轴头顶到十字轴部位造成转动卡滞。安装过程中要尽量控制两轴的实际偏角在额定范围内,虽然联轴器具备角向补偿能力,但偏角过大会大幅增加十字轴轴承的接触应力,加剧磨损,缩短使用寿命。日常维护时需要定期检查轴承部位的润滑情况,补充润滑脂,检查密封件是否破损,十字轴是否存在松旷,一旦发现间隙过大要及时更换部件,避免传动过程中出现振动冲击,影响整条传动链的运行稳定性。

在三维建模过程中,需要重点还原十字轴与叉头的配合关系,保证铰接部位的转动自由度符合实际运动规律,轴孔、键槽等安装特征的尺寸要符合对应标准件的配合公差,这样导出的工程图才能直接用于生产加工,装配模拟时也能准确验证安装过程中是否存在干涉,提前发现设计缺陷,减少后续实物试制的改造成本。
