开口销式科特接头装配结构设计

　　在液压管路连接、低压流体输送以及小型传动机构的轴端连接场景中，这类带开口销锁止结构的接头是非常常见的连接部件，日常做设备维护或者新设备结构设计时，经常会碰到需要选型或者重新设计这类接头的情况。从实际使用场景来看，这类接头主要承担两个核心作用，一是实现两个对接部件的同轴定位，保证对接后两端部件的回转中心重合，避免运转过程中出现偏磨、振动过大的问题；二是通过端部的法兰凸缘和销接结构传递扭矩或者轴向拉力，保证连接部位在额定载荷下不会出现松脱、错位的情况。

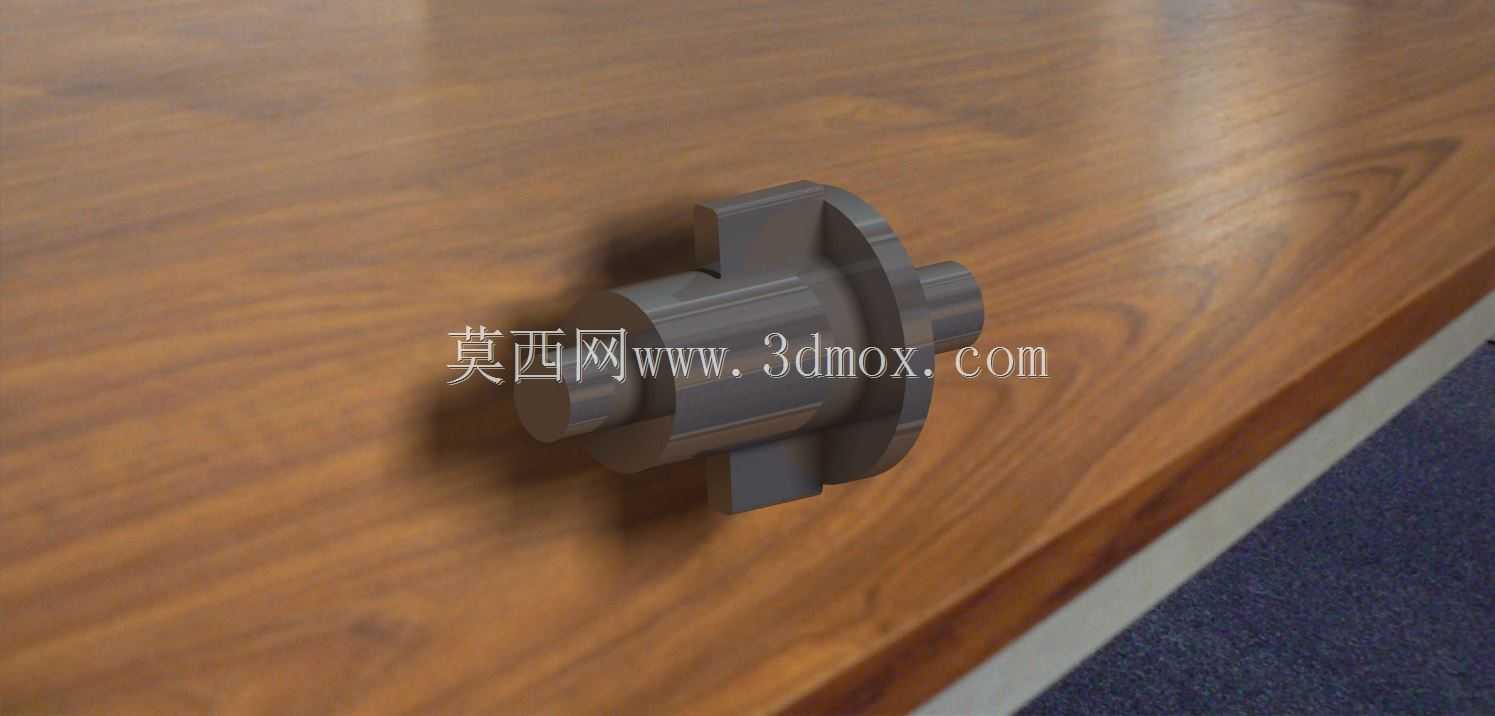

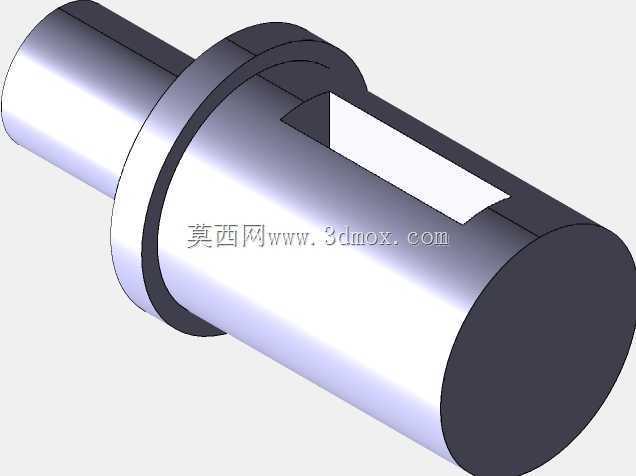

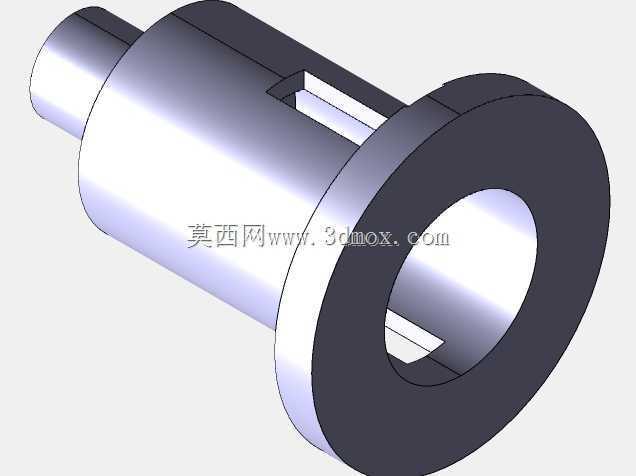

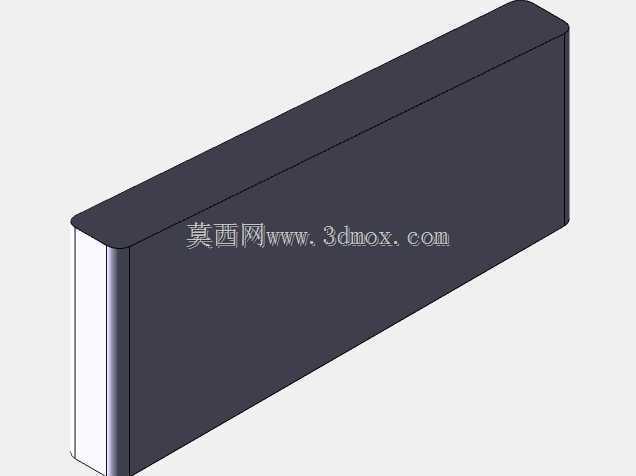

　　从结构设计的角度来看，这个接头的整体采用阶梯轴式的主体结构，一端是带十字凸台的法兰盘结构，另一端是圆柱形的插接轴段，中间的法兰盘上预留了开口销的安装槽位，装配时先将插接轴段插入对接部件的对应安装孔内，待法兰端面与对接件的安装面完全贴合后，将开口销穿入预设的销孔内，掰开销脚即可完成锁止，整个装配过程不需要额外的专用工具，在现场维护空间受限的场景下，这种快装式的设计优势非常明显。很多现场运维的师傅都更倾向于选这种结构的接头，毕竟不用带一堆专用扳手，一把尖嘴钳就能完成拆装，日常巡检的时候也能很直观地看到销子的锁止状态，有没有松脱一眼就能看出来，比螺纹连接加防松胶的结构检查起来方便太多。

　　做这类接头的三维建模时，首先要明确安装边界的尺寸约束，首先是插接轴段的外径公差，一般选h7的间隙配合，保证插接的时候能顺利推入，同时不会有过大的径向晃动量；法兰盘的端面要做全平面的垂直度约束，相对于插接轴的轴线垂直度公差要控制在0.02mm以内，避免装配后对接面出现倾斜，导致连接部位受力不均。中间的十字凸台结构主要是承担扭矩传递的作用，凸台的侧面要和对接件上的凹槽侧面做贴合设计，配合间隙控制在0.1mm以内，既保证装配时能顺利嵌入，又不会在正反转切换的时候出现过大的冲击声响。

　　很多新手设计这类接头的时候容易忽略开口销槽的位置设计，要么槽的位置太靠近法兰根部，导致销子穿入后没法完全贴合法兰端面，锁止失效；要么槽的位置太靠外，导致销子承受额外的剪切力，长时间运转后容易出现销子断裂的问题。合理的槽位应该设置在插接轴穿出对接件安装孔1-2mm的位置，这样开口销穿入后，销身刚好贴在对接件的外侧端面，既能起到轴向限位的作用，又不会因为位置不当导致销子承受额外的弯矩。另外开口销的孔径也要和所选的销子规格匹配，一般孔径比销子的公称直径大0.2mm左右即可，过大的孔径会导致销子在孔内有窜动空间，长时间振动下容易磨损断裂。

　　从实际应用的反馈来看，这类接头在低压气动管路、小型输送机的辊筒连接、农用机械的操纵杆连接场景下使用寿命表现非常稳定，只要按照额定载荷选型，正常使用情况下很少出现故障。设计的时候还要注意边角的倒钝处理，所有的锐边都要做R0.5的圆角，一方面是避免装配的时候划伤操作人员的手，另一方面也能减少应力集中，提升部件的疲劳强度。法兰盘上的凸台根部要做R1的圆角过渡，避免凸台和法兰盘连接的位置因为应力集中出现断裂，尤其是在频繁正反转的传动场景下，这个过渡圆角的作用非常关键，很多早期失效的接头都是因为根部没有做圆角处理，交变载荷下出现裂纹扩展最终断裂。

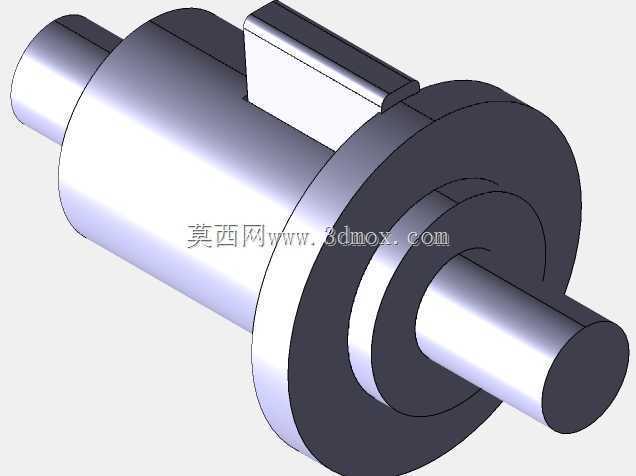

　　建模过程中装配体的配合约束要符合实际装配逻辑，首先是插接轴和对接孔的同轴配合，然后是法兰端面和安装面的重合配合，最后是开口销和销孔的同轴配合以及销身和对接端面的贴合配合，做完配合后要做干涉检查，确认开口销掰开销脚后不会和周边的其他部件产生运动干涉，尤其是做运动仿真的时候，要模拟接头回转过程中销子和周边部件的间隙，保证最小间隙在1mm以上，避免运转过程中出现刮蹭。另外还要考虑接头的拆卸空间，开口销的安装位置要预留出足够的尖嘴钳操作空间，至少要保证销子端部周围有15mm以上的操作空间，不然现场拆装的时候会非常麻烦，甚至需要拆卸周边其他部件才能更换销子，大幅提升维护成本。
