手动螺旋起重顶升工具结构设计

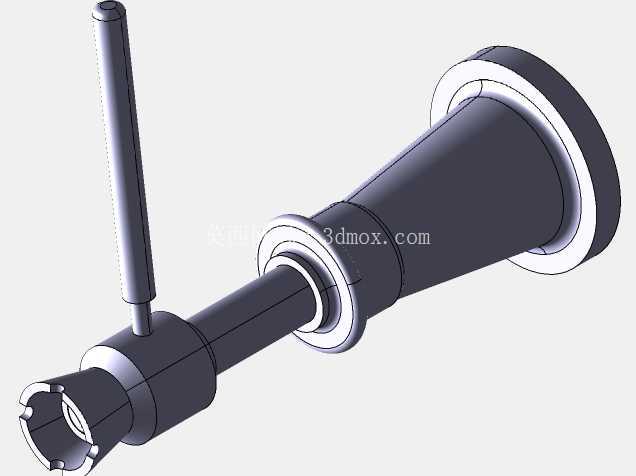

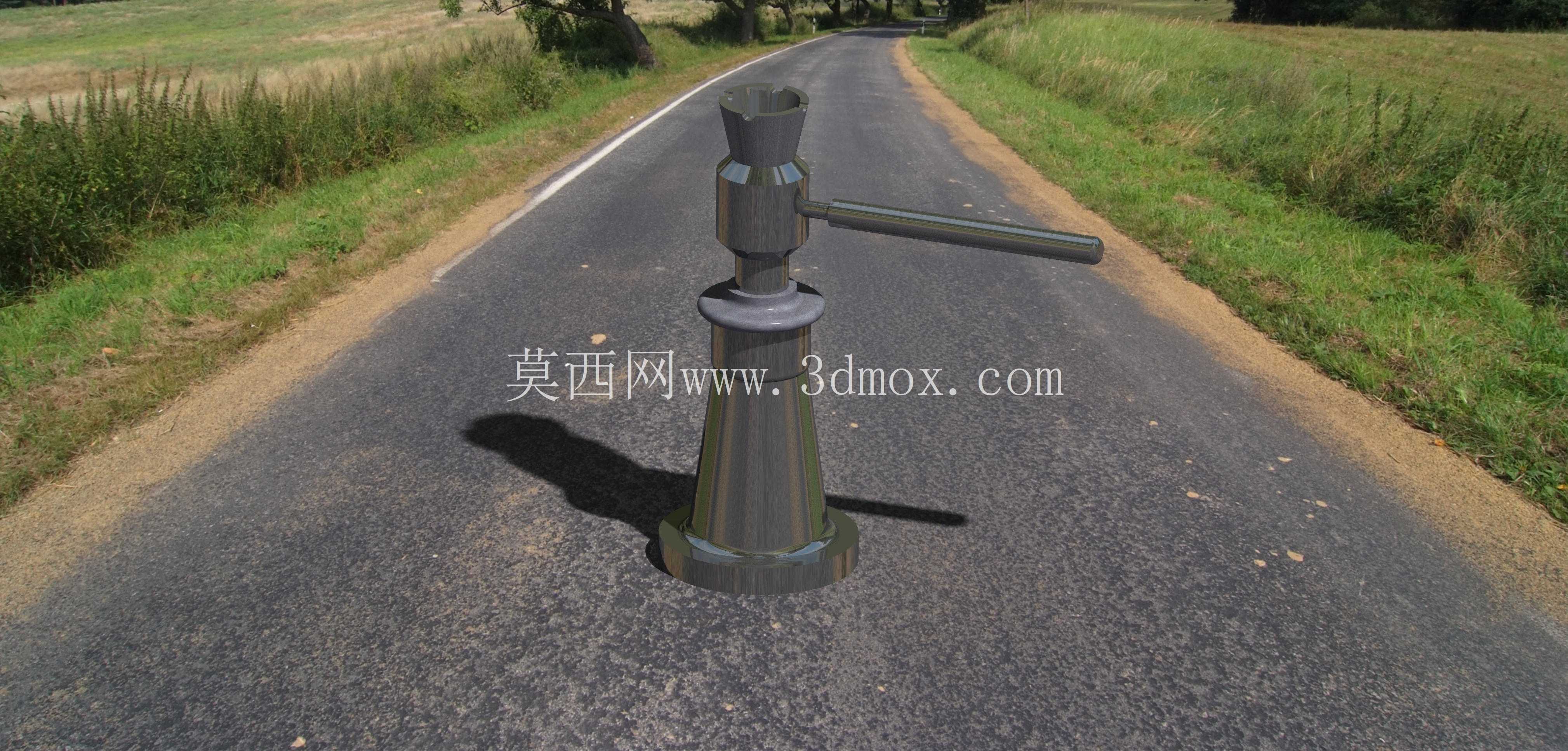

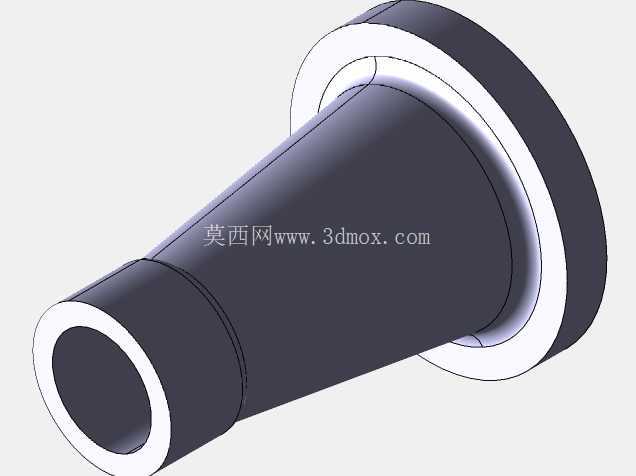

　　在日常设备维保、小型构件安装、户外应急作业场景里，这类手动螺旋顶升工具的出镜率一直不低，不像液压类顶升设备依赖密封件与液压介质，纯机械螺旋传动的结构在多尘、温差大、缺乏维护条件的野外作业场景里，可靠性优势非常明显。从结构设计逻辑来看，整个部件采用同轴式布局，底部为大直径锥形承托底座，接触地面的端面做了加宽处理，作业时能有效分散上部载荷带来的压应力，避免在软质地面、沥青路面作业时出现底座下陷的问题，底座与上部螺杆的衔接位置设置了加厚的推力承载面，直接承受顶升过程中的轴向载荷，避免螺杆根部出现应力集中断裂的风险。

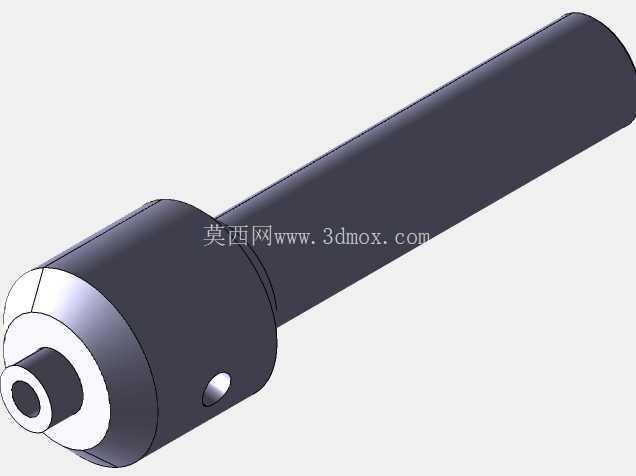

　　中部的传动副采用梯形螺纹配合，这类螺纹的牙型角偏小，传动过程中摩擦阻力可控，同时具备可靠的自锁性能，当顶升作业到达指定高度后，无需额外加装锁止销件，仅靠螺纹副的自锁摩擦力就能稳定保持支撑高度，不会出现载荷下滑回落的安全隐患，这一点在车辆换胎、重型构件临时支撑的作业场景里尤为关键，能大幅降低作业过程中的安全风险。侧向伸出的操作杆采用长力臂设计，作业时操作人员无需施加过大的径向力，就能通过杠杆原理带动螺杆旋转实现升降，操作杆与螺杆头部的配合采用通孔插接结构，可根据作业空间的实际情况调整操作杆的插入角度，在狭窄作业空间里也能完成扳转操作，不会因为周边构件干涉导致无法施力。

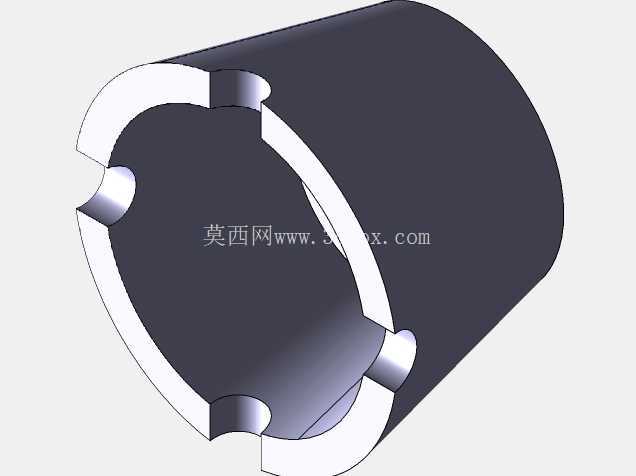

　　顶部的承托头做了内凹式的弧形接触面，作业时能与被顶升构件的底部轮廓更好贴合，避免顶升过程中构件出现滑移错位，承托头与螺杆顶端采用活动衔接结构，顶升过程中可随被支撑构件的接触面角度小幅自适应调整，保证接触面受力均匀，不会出现局部点接触导致的构件压痕或者支撑失稳。从安装边界与尺寸适配角度来说，这类顶升工具的收拢高度较低，可直接放置在车辆底盘、设备底座下方的有限间隙内，不需要额外开挖作业坑或者垫高基础，最大顶升行程覆盖常规中小型作业的顶升高度需求，完全能满足家用车辆换胎、小型机加工设备调平、户外管线安装临时支撑这类中等载荷作业的使用要求。

　　整个结构没有复杂的液压管路、密封元件，所有零部件都为常规机械加工件，后期维护仅需定期在螺纹副位置涂抹润滑脂降低磨损即可，即使在潮湿、多粉尘的作业环境下长期存放，也不会出现像液压千斤顶那样的密封件老化漏油、阀芯卡滞的问题，对于作业频次不高但需要随时可靠待命的应用场景来说，这类纯机械螺旋结构的适配性远高于其他类型的顶升工具。在三维建模过程中，需要重点关注螺纹副的配合间隙、推力承载面的接触强度、底座的接地比压核算，操作杆的插接位置需要做圆角过渡处理，避免应力集中导致操作杆受力断裂，顶部承托头的活动间隙要控制在合理范围，间隙过大会导致顶升过程中晃动量超标，间隙过小则会出现卡滞无法自适应角度的问题。实际作业使用时，需要先确认底座放置位置的地面坚实度，若地面松软可在底座下方垫硬质木板分散压力，顶升过程中要保持操作杆施力平稳，避免侧向冲击力损坏螺纹副，到达指定作业高度后，建议在被支撑构件下方加装额外的保险支撑结构，进一步提升作业安全冗余，即使出现极端的螺纹磨损情况，也能避免载荷突然下坠引发安全事故。
