L型带半圆安装面钣金连接固定支架

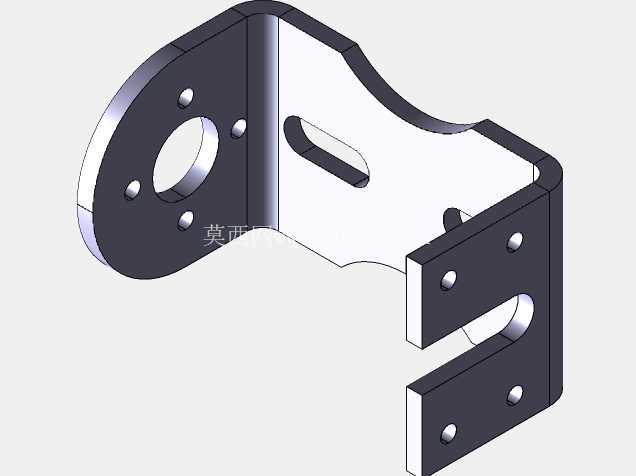

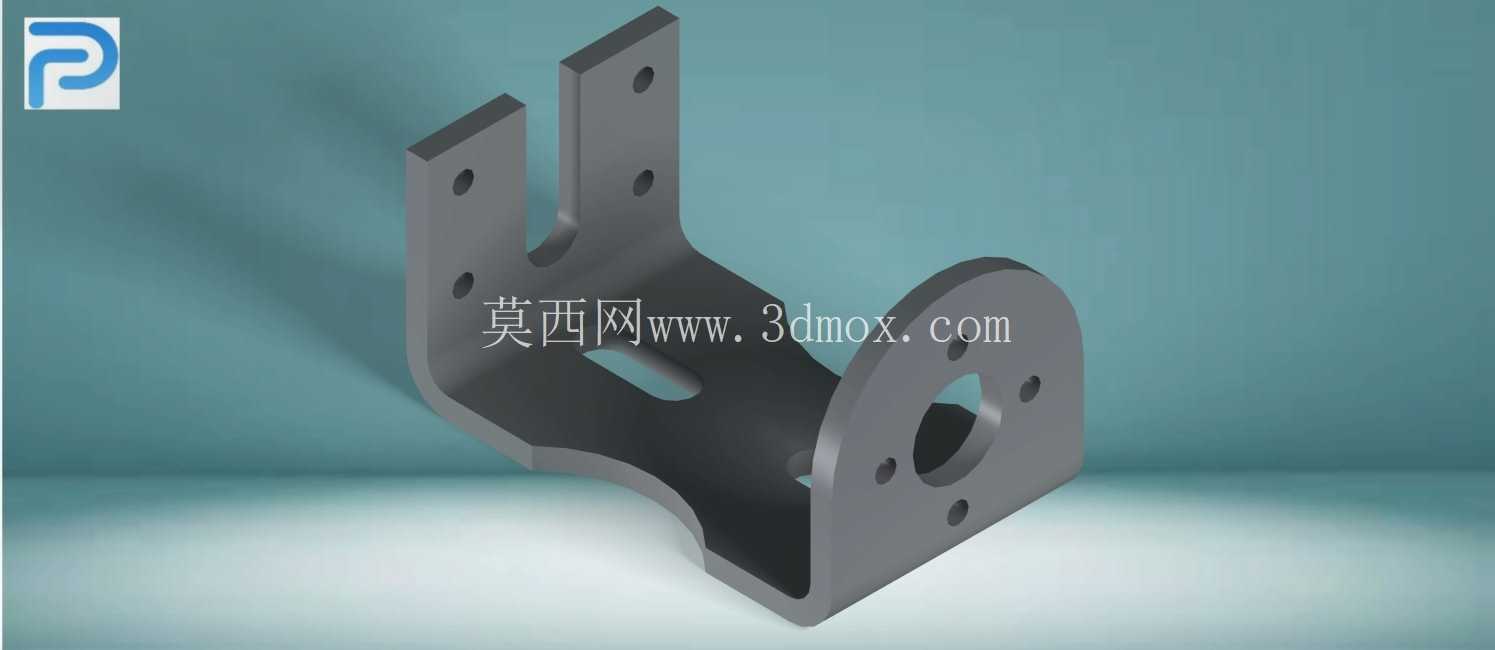

　　这款钣金连接支架在工业装配场景中主要承担跨方向构件的连接承载作用，常见于自动化生产线侧边辅件固定、小型设备机架内部组件挂载、仓储物流设备的导向件安装位等场景，能够在垂直相交的两个安装面之间实现刚性连接，抵消设备运行过程中产生的侧向剪切力与小幅振动载荷，避免被连接件出现移位、松脱的问题。从结构设计来看，支架采用L型弯折的主体构型，其中一个立面为U型开槽结构，槽体两侧的立板上预留了对应规格的螺栓过孔，可适配对应直径的紧固件实现与竖直方向构件的连接，开槽设计能够允许被连接件在安装时进行小幅的位置调整，降低装配过程中的对位精度要求，适配现场安装的公差累积情况；另一立面为半圆弧形安装面，端面上均匀分布多个安装孔位，中心预留大尺寸过孔，可用于穿过轴类构件或者固定带圆形安装基准的功能部件，弧形端面的设计能够匹配圆形构件的外轮廓，增大接触面积，减少连接点的应力集中问题。

　　支架的底板位置预留了长条形调节孔，可在支架与基础安装面固定时实现沿孔长方向的位置微调，方便装配过程中调整被连接件的最终位置，降低加工误差对装配精度的影响。设计过程中采用钣金折弯工艺实现主体构型，所有弯折位置均预留了合理的折弯内R角，避免折弯过程中出现板材开裂的问题，同时所有孔位均采用冲孔工艺加工，孔位边缘无毛刺，减少装配过程中紧固件卡滞的问题。从安装边界来看，支架的整体外轮廓尺寸适配小型辅件的安装空间需求，竖直立板的高度能够满足U型槽的连接深度要求，保证与被连接件的接触长度足够，避免连接点受力过大出现变形；半圆安装面的半径尺寸与常规圆形安装基准的构件尺寸匹配，孔位的分布间距符合通用紧固件的安装间距要求，预留的扳手操作空间能够满足常规工具的装配操作需求，不需要额外定制特殊安装工具。

　　在实际使用过程中，该支架可根据安装场景的载荷需求选择对应厚度的板材加工，表面可根据使用环境选择镀锌、喷塑等表面处理方式，提升防锈耐腐蚀能力，适配潮湿、多粉尘等不同的工业作业环境。支架的整体构型没有多余的冗余结构，在保证结构强度的前提下尽可能减少材料占用，降低自身重量，同时一体化折弯的结构减少了额外的焊接工序，避免焊接变形对安装精度的影响，整体加工工艺简单，适合批量冲压生产，能够有效控制制造成本，在各类需要跨面连接固定的工业场景中都能适配使用。
