折弯式金属连接固定冲压支架结构

　　这款折弯成型的金属支架，是工业装配场景里十分常见的连接固定构件，日常多应用在低压电控柜内部走线固定、小型自动化设备的钣金外壳内部辅件安装、民用五金的壁挂承重连接等场景，核心作用是在两个存在垂直安装面差的部件之间，形成刚性的连接过渡，同时预留出足够的避让空间，避免安装时部件之间出现干涉。从结构设计来看，整体采用一体化钣金折弯工艺成型，没有额外的焊接拼接结构，能有效减少加工工序，降低批量生产时的成本，同时避免焊接带来的变形、应力集中问题，长期使用下结构稳定性更优。

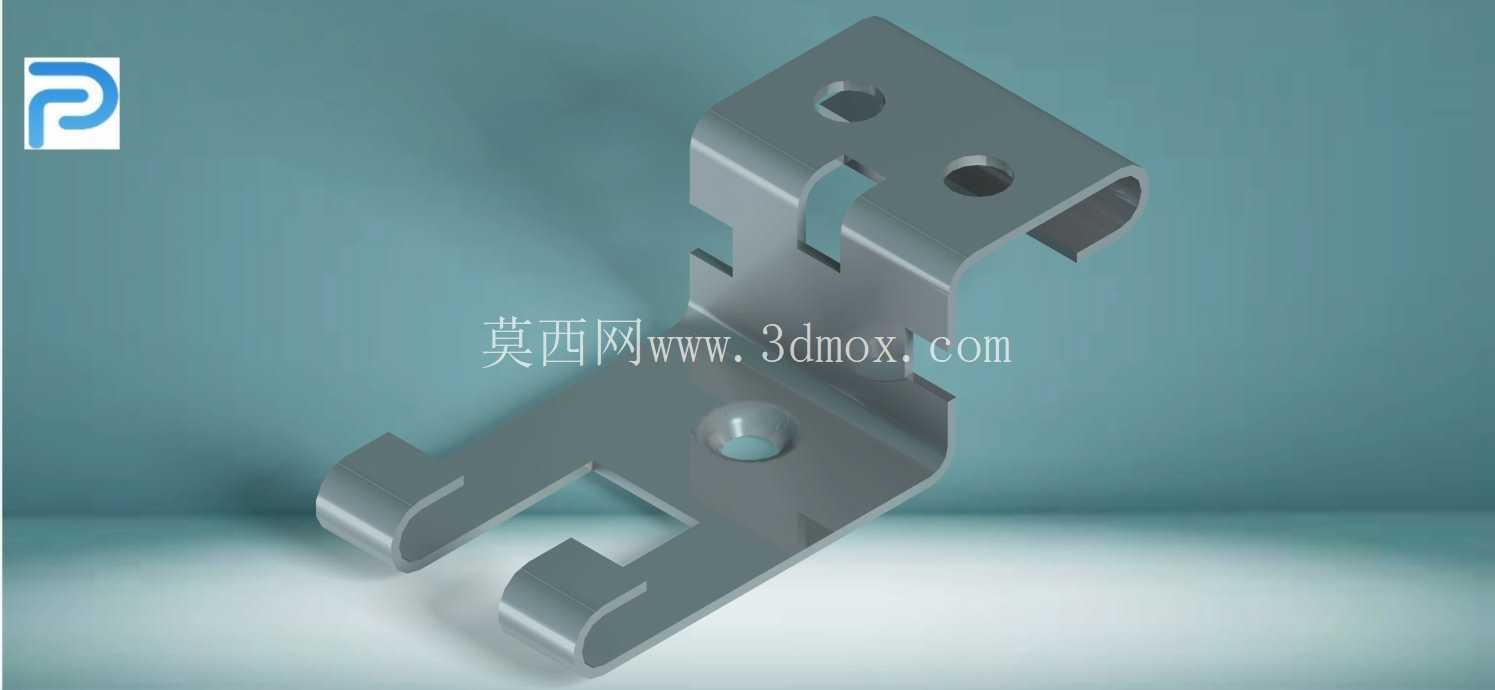

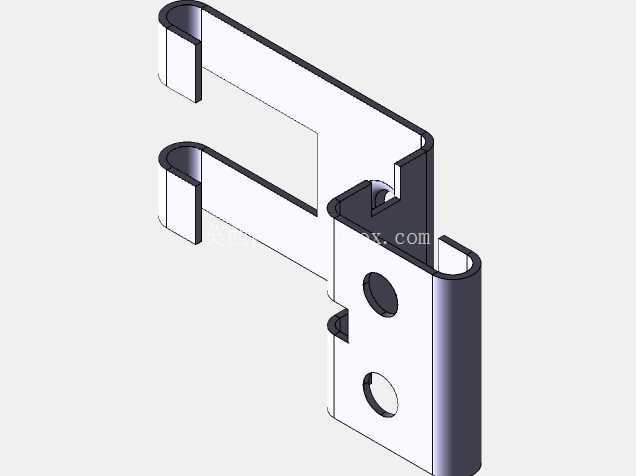

　　主体的L型折弯结构，两个垂直的安装面分别承担不同的连接功能：其中一个带卷边卡槽的安装面，是用来卡入对应设备的预设安装轨上，不需要额外打孔就能实现快速挂装，卷边的圆弧过渡设计，既可以增强安装边的结构强度，避免长期受力出现边缘变形，也能在卡装时减少对安装轨表面的划伤，适配厚度1.2-2mm的标准冷轧钢安装轨。另一个平面安装面上预留了三个不同规格的安装孔，其中两个是圆形通孔，用来穿入M3或者M4的紧固螺丝，实现和待固定部件的刚性锁附，孔位的位置经过排布，避开了折弯处的应力集中区域，锁附螺丝时不会因为应力导致支架折弯角度出现偏移；剩下的一个是带缺口的开放式卡槽，这个设计是为了在检修或者更换部件时，不需要完全拧下螺丝就能将支架从固定位滑出，大幅提升后期维护的效率，卡槽的开口宽度做了收窄处理，能避免设备运行时产生的振动导致螺丝从卡槽内脱出。

　　在两个安装面的过渡折弯处，做了局部的压筋补强处理，沿着折弯方向的凸起压筋，能在不增加板材厚度的前提下，大幅提升折弯处的抗弯折强度，当支架承受垂直于安装面的负载时，压筋可以分散折弯处的应力，避免长期负载下出现折弯角度变大、支架下垂的问题。安装边界方面，这款支架的整体折弯高度控制在28mm，横向安装面的长度为42mm，纵向卡装面的高度为22mm，整体占用的安装空间十分紧凑，适合在设备内部空间局促的场景下使用，安装时需要注意，卡装面卡入安装轨后，要确保卷边完全卡入安装轨的翻边内侧，避免出现虚卡导致的固定失效，平面安装面和待固定部件贴合时，要保证接触面的平面度公差在0.2mm以内，避免锁附螺丝时出现支架翘曲，影响固定的稳定性。

　　从实际使用的工况来看，这款支架适配的常规静态负载在5kg以内，适合固定小型接线端子、传感器安装座、小型走线槽等轻量化部件，如果需要承载更大负载，可以适当增加板材厚度，或者在折弯处增加三角补强片，但常规1.5mm厚的冷轧钢板材质，配合表面镀锌钝化处理，已经能满足大部分室内工业场景的使用需求，镀锌层可以避免日常使用中出现锈蚀，延长构件的使用寿命。设计过程中，针对折弯处的回弹问题做了预先的角度补偿，因为钣金折弯时不同材质、不同厚度的板材会存在一定的回弹量，设计时将折弯角度预设为88.5度，抵消折弯回弹带来的角度误差，保证最终成型的两个安装面保持90度垂直，安装后不会出现部件倾斜的问题。另外，支架的所有外露边缘都做了去毛刺处理，避免安装作业时划伤操作人员，也防止毛刺脱落掉入设备内部造成电路短路等隐患。
