简易螺旋顶升起重作业机构设计

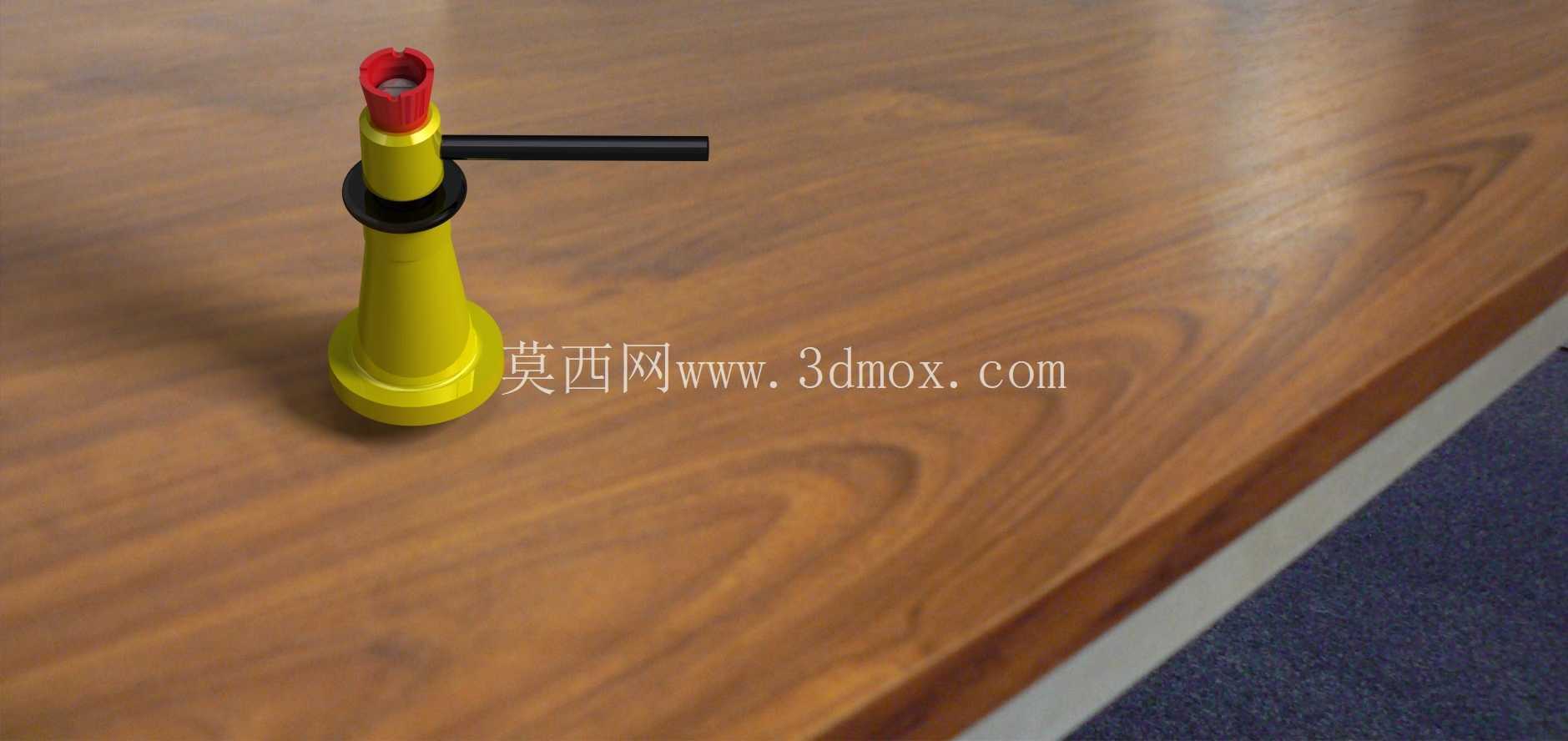

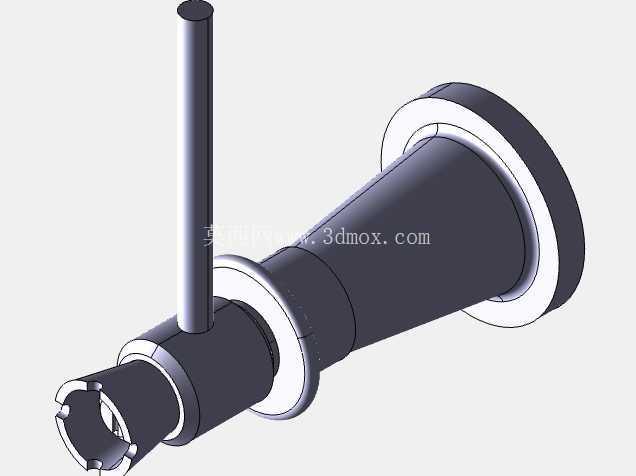

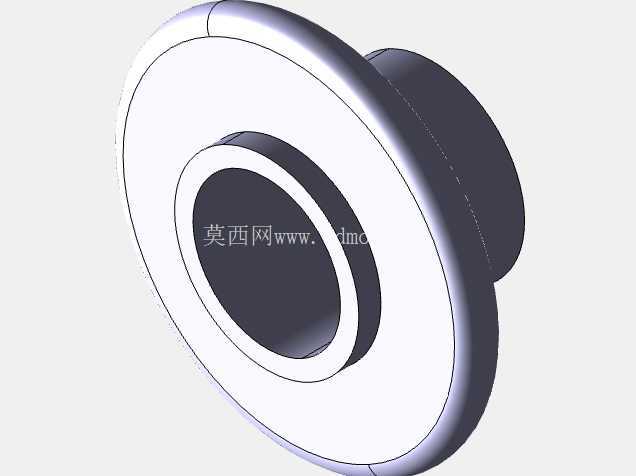

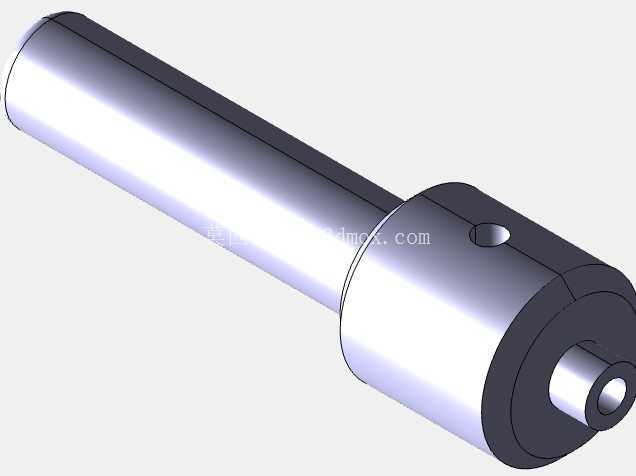

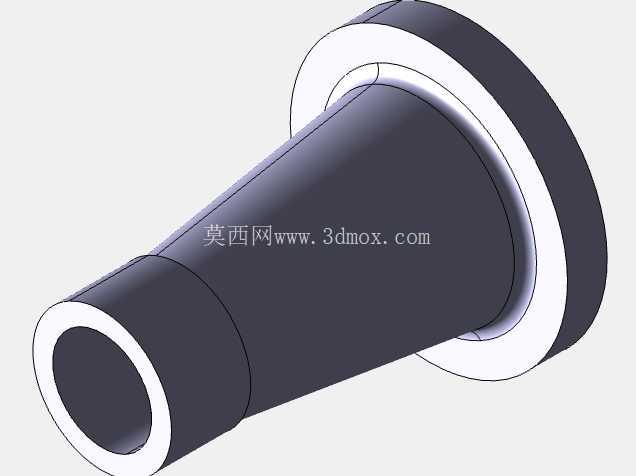

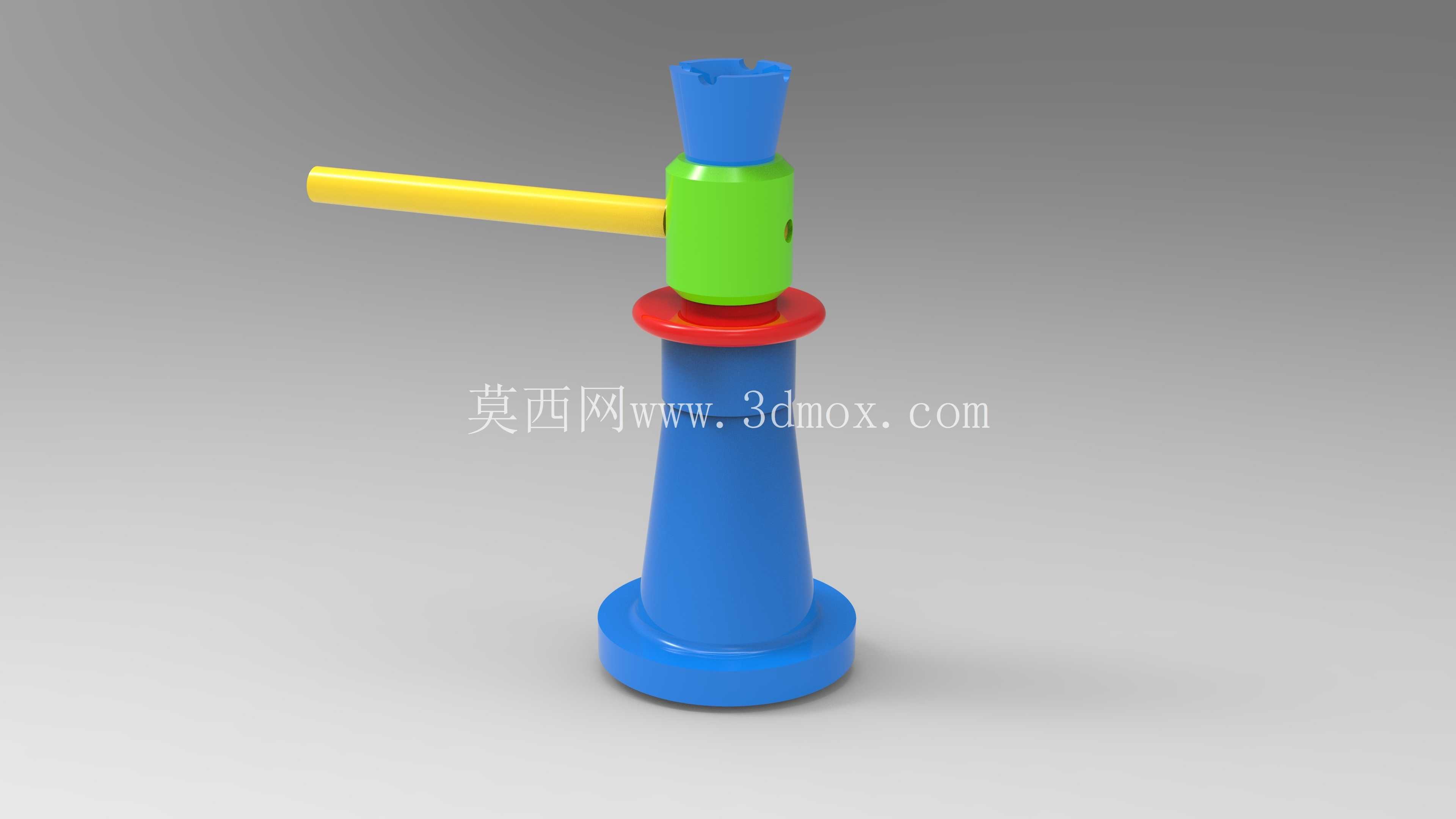

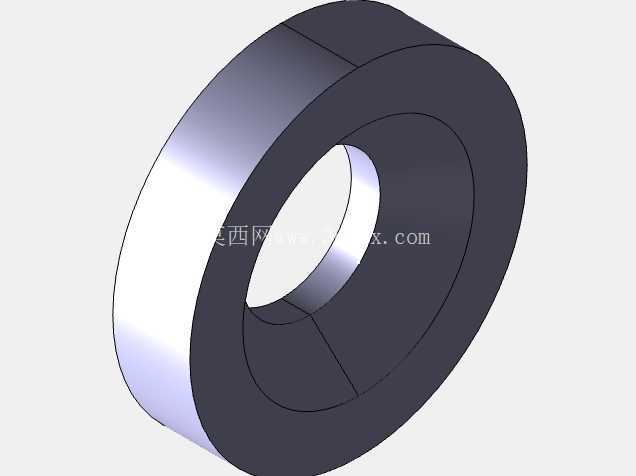

　　在小型设备检修、轻型构件安装、模具拆装等现场作业场景中，这类手动螺旋顶升机构是一线作业人员最常接触的基础工装，不同于液压类顶升设备存在的密封件老化、泄压风险，纯机械螺旋传动的结构可以在无动力源的工况下长时间稳定承载，不会出现负载自沉降的问题，尤其适合对支撑可靠性要求高、作业空间狭窄的工位使用。从结构组成来看，整套机构分为底座支撑段、锥形主体承载段、螺旋顶升副、旋转施力杠杆、顶端支撑头几个核心部分，底座采用大直径圆盘式结构，接触面积远大于主体段外径，放置在硬化地面或者钢制工装平台上时，能有效分散承载压力，避免局部压强过大压伤作业面，同时降低整机重心，减少顶升过程中出现侧翻的风险。锥形主体段从底座向上逐步收窄，既可以在保证主体结构抗弯强度的前提下减少整体用材重量，也能让作业人员在搬运、挪动设备时更容易抓持，主体内部加工有梯形内螺纹，与顶升螺杆组成螺旋传动副，梯形螺纹的牙型强度高，传动过程中接触面贴合紧密，具备可靠的自锁性能，当顶升作业到达指定高度后，无需额外添加锁止结构，依靠螺纹副的自锁摩擦力就可以固定顶升高度，不会因为负载作用出现螺杆回转下滑的问题。

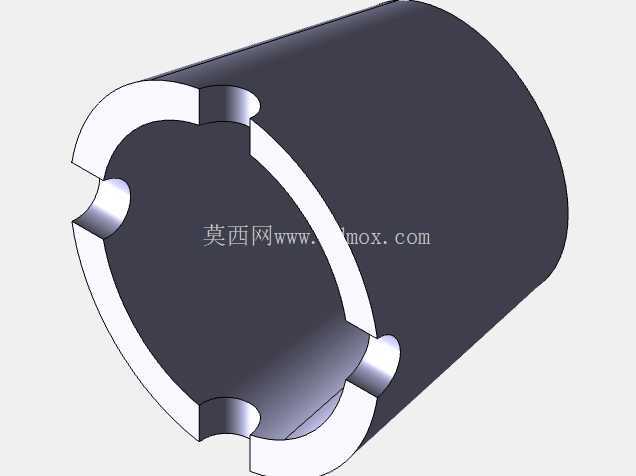

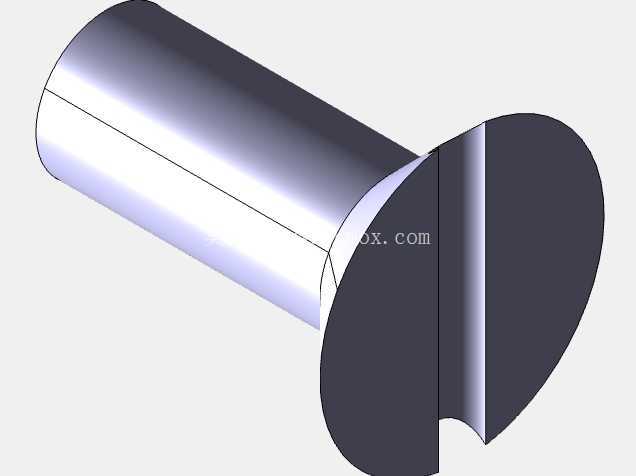

　　施力杠杆采用横向穿装在旋转头部位的光杆结构，作业时可以根据实际需要调整杠杆的穿入长度，在需要大顶升力的初始阶段，将杠杆伸出长度加大，用更小的施力就能获得足够的顶升扭矩，当顶升接近目标高度需要微调位置时，可以缩短杠杆力臂，更精准地控制顶升行程，避免顶升过量碰伤工件。顶端支撑头采用开口槽型结构，不是平面接触设计，这种结构可以适配带轴类、带凸起定位边的工件支撑需求，支撑时工件的定位部位可以卡入槽内，避免顶升过程中工件出现横向滑移，提升作业过程的安全性。

　　从安装边界来看，整套机构收拢状态下的整体高度适配常规工位的底部预留间隙，底座直径可以满足在普通车间地面、装配平台上直接放置使用，不需要额外做基础固定，顶升行程覆盖轻型作业常见的高度调整范围，作业时只需要保证底座放置面平整无杂物，就可以正常开展顶升作业。设计这类螺旋顶升机构时，核心要平衡几个维度的参数：首先是螺纹副的导程选择，导程过大会导致自锁性能下降，同时微调精度不足，导程过小则会让顶升效率过低，作业人员需要转动更多圈数才能到达目标高度；其次是各段结构的壁厚设计，底座、主体段、旋转头的壁厚要匹配额定承载下的应力分布，在底座与主体衔接的应力集中部位做圆弧过渡，避免长期承载出现应力开裂；再者是杠杆孔的位置设计，要保证杠杆转动时不会与主体外壁、顶端支撑结构发生运动干涉，同时杠杆孔的位置要让施力时的力臂作用线与螺杆轴线垂直，减少附加弯矩对螺杆的损伤。

　　实际使用过程中，这类螺旋顶升机构除了单独作为轻型起重支撑工具使用，还可以多台组合使用，在大型构件的水平调整、工装夹具的高度找正场景中，通过分别调整各个位置的顶升高度，实现构件的水平度精准校准，相比液压式调整工具，纯机械结构的调整精度更高，不会因为液压油的微小压缩量出现高度漂移，在对位置精度要求较高的装配作业中优势明显。日常维护时只需要定期在螺纹副部位涂抹润滑脂，减少螺纹磨损，避免杂物进入螺纹缝隙造成传动卡滞，就可以保证长期稳定使用，结构简单可靠，对维护条件的要求极低，适合各类加工车间、维修站点、装配现场配置使用。
