压铸模用铰接式连接固定结构件

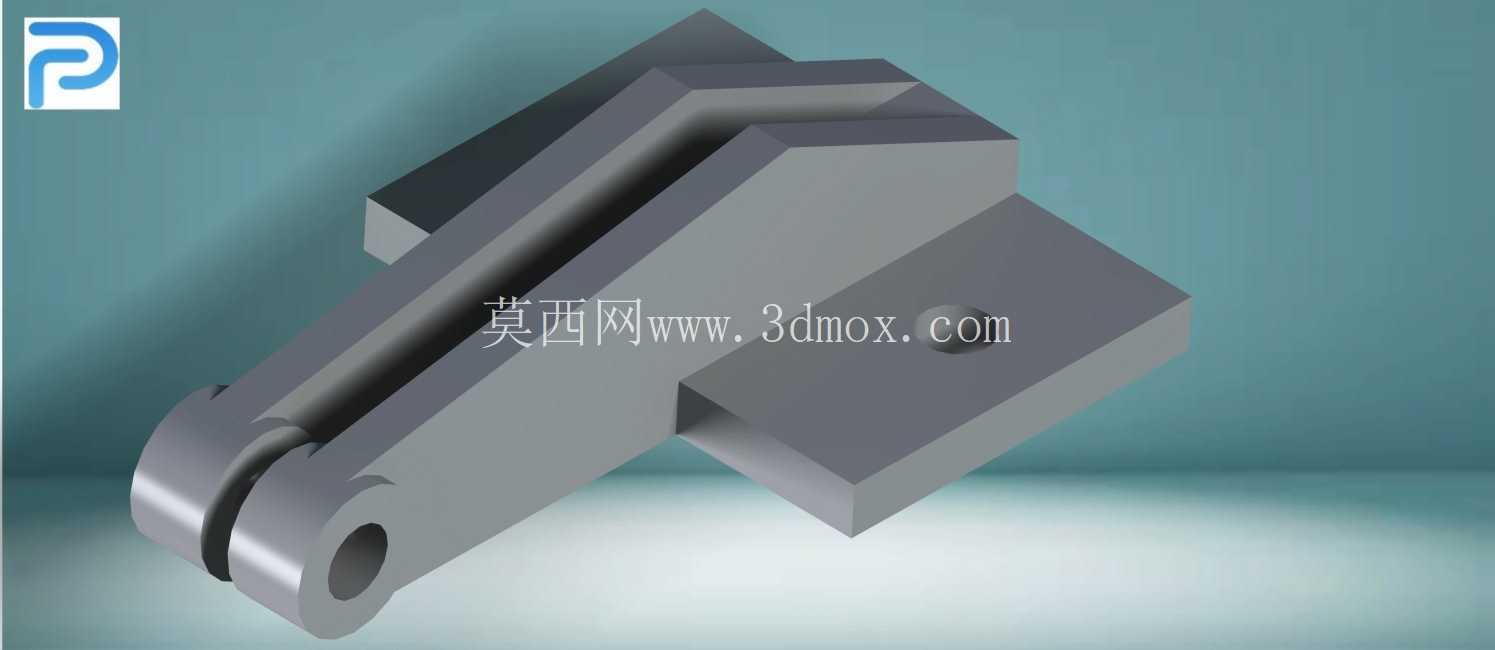

这套铰接式连接固定结构件，主要应用在中小型冷室压铸机的模具侧抽芯滑块限位、定动模辅助锁模联动机构上，日常在160吨到400吨吨位的铝合金压铸生产场景里十分常见，用来替代传统的分体式销轴连接座，减少模具开合过程中连接部位的攒动间隙。从实际使用场景来看，压铸生产时模具反复开合、受铝液填充冲击载荷，普通焊接式连接座很容易在铰接根部出现应力开裂，这个结构件整体采用一体式块体加工思路，把安装底座和铰接臂做成整料切削的形态，没有额外的焊接拼缝，从根源上避免了焊缝位置的应力集中问题。

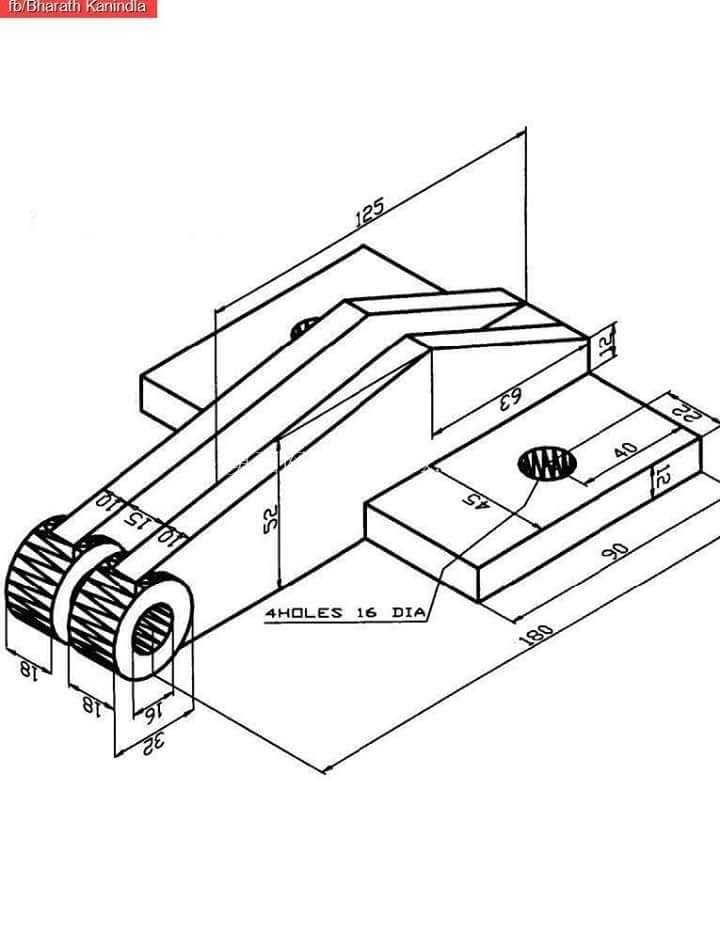

设计的时候首先考虑的是安装边界的适配性，底部安装块做了平整的安装基面，预留的两个沉头安装孔位间距匹配标准压铸模模架的25mm间距螺纹孔，不需要额外在模架上扩孔改位，直接用内六角螺丝就能完成固定，安装基面的平面度控制在0.02mm以内，锁固后不会出现偏斜翘起的问题。铰接端做了双叉耳的结构，叉耳之间的开档尺寸刚好匹配16mm厚度的联动拨杆，配合直径12mm的圆柱销轴就能完成铰接，叉耳内孔做了H7的公差配合，销轴装配后径向间隙控制在0.01mm以内，既保证转动灵活，又不会因为间隙过大在合模冲击时产生撞击异响。

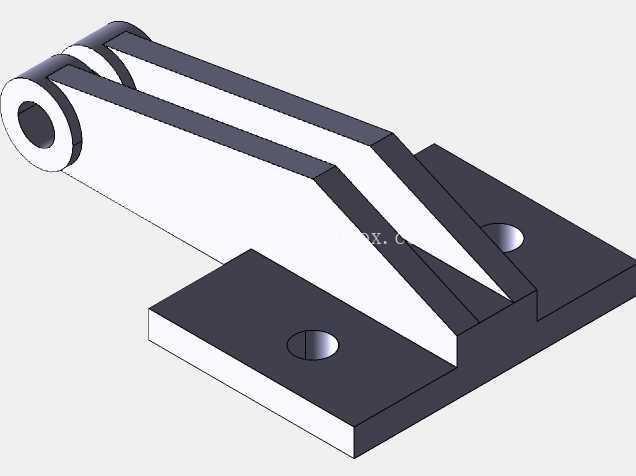

结构的臂身部分做了斜向的加强过渡，从铰接端根部到底部安装块之间做了大圆角的应力释放过渡，没有直角锐边，在承受开合模的拉拽载荷时，应力会顺着斜向臂身均匀分散到整个安装底座上，不会在拐角位置出现应力集中断裂的情况。臂身的厚度做了等强度设计，靠近铰接耳的位置厚度稍大，往安装座过渡的位置厚度均匀递减，在保证整体结构强度的前提下尽可能减少了零件的整体重量，降低模具开合时的运动惯量，减少联动机构的负载。

从实际功能特性来看，这个结构件除了用在压铸模的侧抽芯联动机构上，也可以适配在工装夹具的夹紧臂连接位置、自动化线体的挡停器铰接部位，只要安装孔位和铰接尺寸匹配，都能直接替换使用。零件的所有外露棱边都做了C0.5的倒角处理，没有锋利的飞边毛刺，装配的时候不会划伤操作人员的手套，也不会在模具拆装的时候刮碰模架的其他零部件。铰接耳的端面做了磨削处理，和配套的拨杆侧面配合时，不会因为端面粗糙出现转动卡滞的问题，日常维护的时候只需要定期在铰接孔位置加注高温润滑脂，就能满足压铸车间200度左右的环境温度下长期使用，不会因为高温出现铰接部位抱死的情况。

设计过程中还特意考虑了零件的加工工艺性，整个零件除了铰接内孔需要铰削加工之外，其余的平面、斜面都可以通过三轴铣床一次装夹完成加工，不需要多工序翻面找正，加工效率高，批量制作的时候成本控制空间大。底部安装块的侧面做了一个小的定位止口，安装的时候可以靠在模架的基准边上快速找正位置，不需要反复打表调整安装位置，能减少模具装配的调校时间。铰接孔的位置和安装基面的垂直公差控制在0.015mm以内，销轴装配后不会出现偏斜，保证联动机构动作时的直线度，避免出现卡滞、别劲的问题，延长整套联动机构的使用寿命。在实际生产验证中，这种一体式铰接结构件的使用寿命比传统的焊接分体结构高3倍以上，能承受至少10万次的开合模冲击载荷，不会出现变形、开裂的问题，有效减少压铸生产过程中因为模具零件故障导致的停机维护时间。
