压铸模具用方形带侧接孔结构件

　　在有色金属压铸生产的工位场景里，这类结构件是压铸模具抽芯与导向模块的核心组成部分，日常承担着合模过程中侧型芯的定位支撑、压铸时铝液/锌液充型的侧向封料，以及开模抽芯动作的滑动导向作用，直接影响压铸件侧孔特征的成型精度与模具连续生产的使用寿命。从实际装配的边界条件来看，该零件主体采用方形块体构型，是为了适配模具模框的方形安装槽，方形截面相比圆形结构能提供更大的抗扭截面系数，避免在数百吨的压铸合模压力下出现周向转动偏移，主体块的六个安装基准面都需要做平面度处理，平面度公差控制在0.02mm以内，保证与模框贴合时无间隙，防止压铸过程中出现飞边溢料。

　　零件一侧延伸出的带通孔圆柱凸台，是侧型芯的安装配合位，通孔的内径公差按照H7级精度设计，与侧型芯的滑动配合间隙控制在0.01-0.015mm，既保证抽芯动作顺畅无卡滞，又能避免铝液钻入配合间隙造成型芯拉伤。主体块上开设的方形凹槽，是抽芯滑块的行程让位槽，凹槽的深度根据侧抽芯的实际行程确定，槽内壁的粗糙度要求达到Ra1.6，减少滑块往复运动的摩擦阻力，凹槽的两个侧壁做了1°的拔模斜度，方便加工时的刀具退刀，也能避免长期受热膨胀后出现滑块卡滞的问题。设计这类零件的时候，首先要匹配对应压铸机的锁模力参数，根据压铸件侧孔的投影面积计算需要的合模压紧力，反推结构件的截面尺寸与材料选型，通常这类零件会选用4Cr5MoSiV1热作模具钢制作，毛坯经过锻造处理打碎碳化物组织，提升高温下的强度与抗热疲劳性能，加工完成后需要做真空淬火处理，硬度达到HRC48-52，配合表面做氮化处理，氮化层深度0.15-0.2mm，表面硬度提升到HV900以上，降低长期往复滑动的磨损量。在安装边界上，零件的方形主体与模框的配合采用H7/m6的过渡配合，装配时需要用铜棒轻轻敲入安装位，避免硬性敲击造成零件边角崩损，圆柱凸台的端面需要与模具的定模板平面保持平行，平行度公差不超过0.02mm，防止侧型芯安装后出现倾斜，导致压铸件侧孔出现壁厚不均的问题。零件上的方形凹槽底部设计有0.5mm的排屑槽，日常生产中可以将滑块运动带入的铝屑、脱模剂残渣顺着排屑槽排出，避免杂质堆积在槽底造成滑块行程不到位，影响压铸件的尺寸精度。

　　在实际生产应用中，这类结构件的失效形式通常有几种：一是长期受高温铝液冲刷，圆柱凸台的端面出现热疲劳裂纹，导致封料面出现间隙产生飞边；二是凹槽侧壁长期受滑块摩擦出现磨损，导致滑块配合间隙过大，抽芯时出现晃动造成侧孔偏心；三是方形主体的安装面受合模压力长期作用出现压塌，导致零件定位偏移。因此在设计阶段就需要在易磨损部位预留0.3-0.5mm的修磨余量，方便后期模具维护时通过配磨恢复尺寸精度，同时在零件内部设计有循环冷却水道的安装位，生产时通循环冷却水将零件温度控制在200-250℃的区间，降低热疲劳失效的概率。

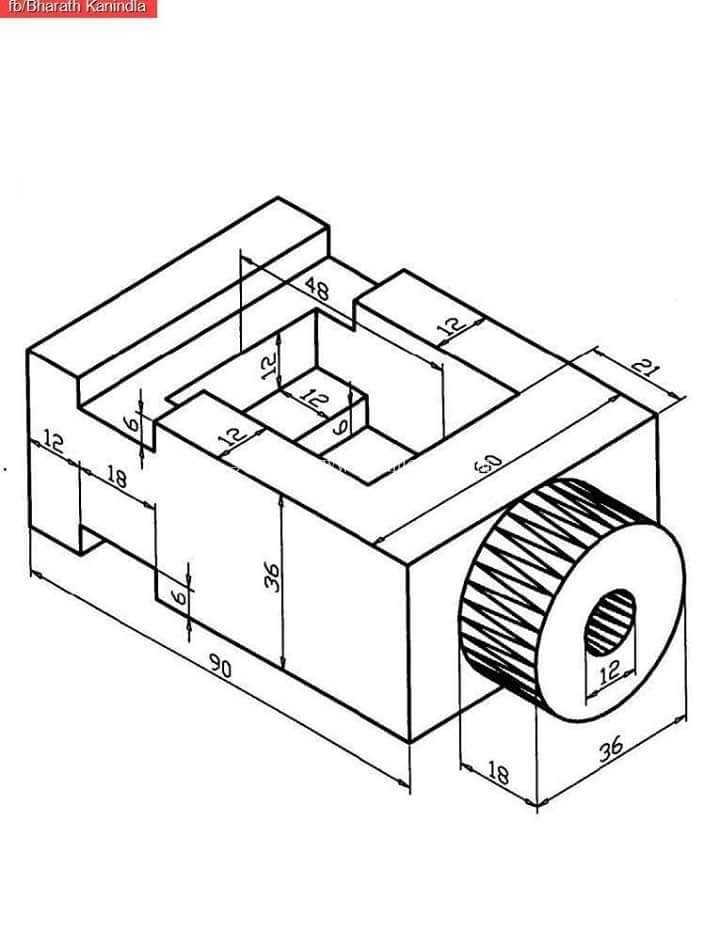

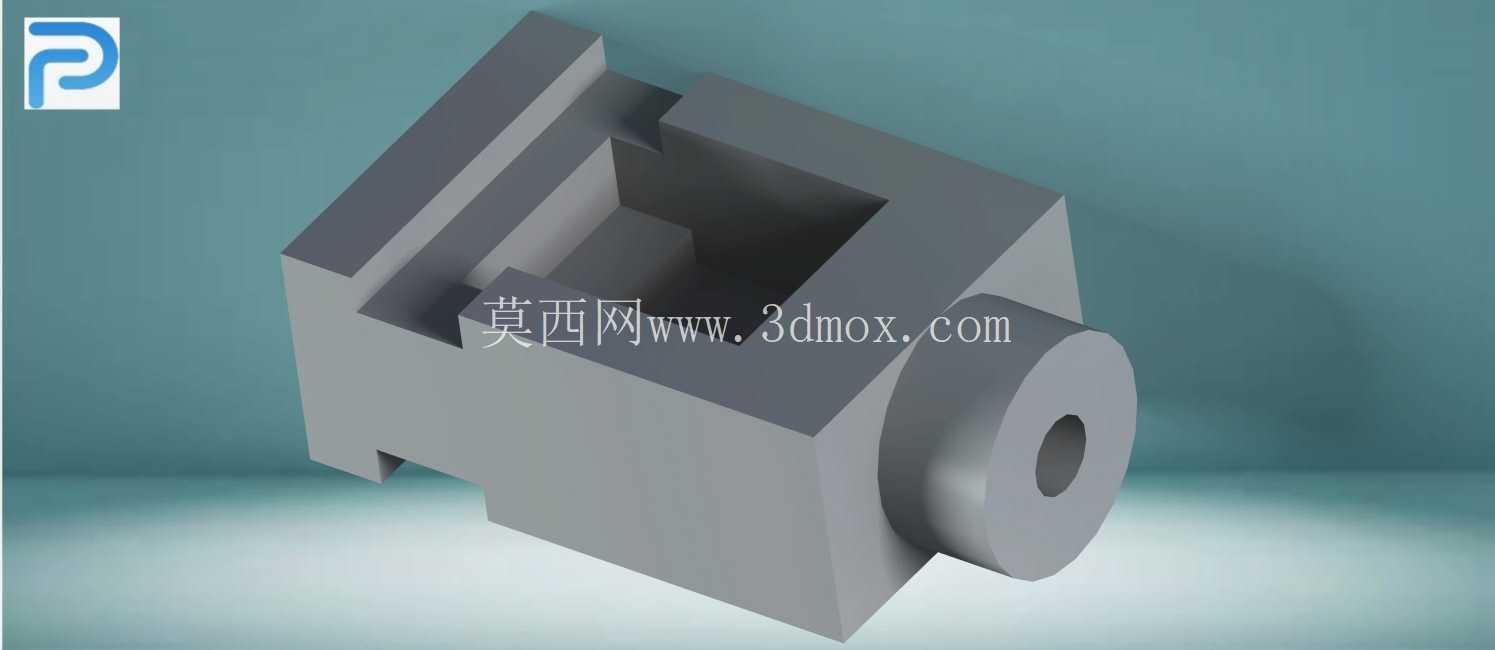

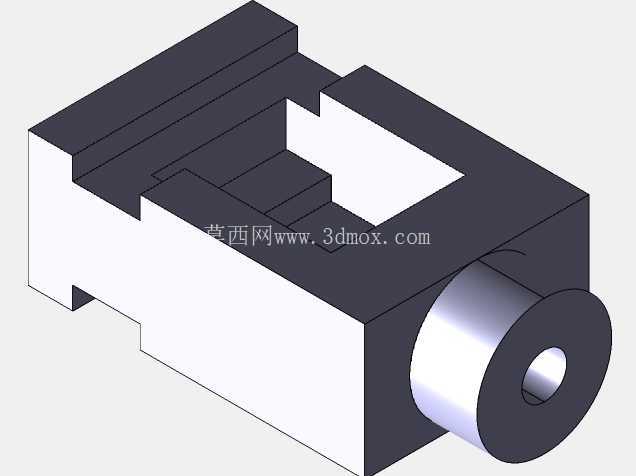

　　从建模逻辑来看，构建这个零件的三维模型时，首先要以方形主体的底面作为第一装配基准，拉伸出主体块的基本轮廓，再切除出中间的方形让位槽，之后在侧端面拉伸圆柱凸台并切除中心的配合通孔，最后对所有的锐边做C0.5的倒角处理，避免装配时划伤操作人员，也减少热处理时的应力集中开裂风险。建模过程中需要重点保证各个配合面的形位公差，圆柱凸台的轴线与方形主体的侧面垂直度公差控制在0.015mm以内，凹槽的对称度相对于主体中心面的偏差不超过0.02mm，这些形位公差的控制直接决定了零件装配后的实际使用性能。
