阶梯式传动连接轴结构设计

在各类传动系统、工装夹具以及中小型机械设备的动力传递链路里，轴类零件始终是承担扭矩传输、部件定位、回转支撑的核心基础构件，这款多阶梯结构的连接轴，正是针对中等载荷、同轴度要求较高的装配场景设计的通用型轴件。从实际装配场景来看，这类轴件常应用在小型减速器的动力输出端、工装夹具的回转支撑位、输送线的从动辊连接端，以及部分轻工设备的传动链路中，需要同时兼顾径向承载、扭矩传递和相邻部件的轴向定位需求，因此在结构设计上没有采用等直径的光轴形式，而是通过多段阶梯的直径差来实现不同功能段的划分。

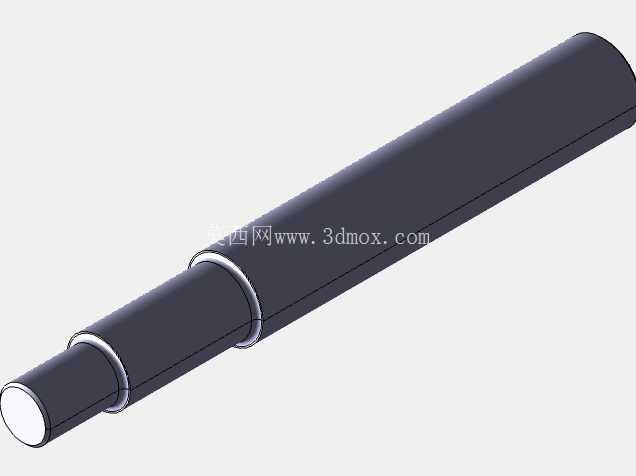

从结构设计逻辑来看，轴身设置的两处环形定位槽，是用于配套轴用弹性挡圈实现相邻装配件的轴向限位，避免回转过程中装配件出现轴向窜动，相比轴肩定位的形式，挡圈槽配合挡圈的结构可以在保证定位可靠性的前提下，减少轴件的整体加工余量，同时降低装配难度，不需要对装配件做额外的避让结构设计。轴身的三段不同直径区段，分别对应不同的装配需求：最细的轴端用于穿装传动轮或者轴承内圈，中间直径段用于适配隔套或者密封件的安装，最大直径的轴段则作为主要的扭矩传递段，承担工作过程中的主要扭转载荷，各段之间的过渡位置设置了统一的圆角过渡，避免直径突变位置产生应力集中，在长期承受交变扭转载荷的工况下，圆角过渡可以有效降低轴件断裂的风险，提升零件的疲劳寿命。

轴的端部设置了统一尺寸的倒角，一方面是在装配过程中起到导向作用，方便轴承、传动轮等零件快速套入轴段，避免装配时尖锐的轴端刮伤零件内孔表面，另一方面也可以去除轴端加工产生的毛刺，提升零件的装配安全性。从安装边界来看，轴件的总长度决定了其适配的安装空间跨度，各段轴径的尺寸则直接匹配对应标准件的内孔规格，不需要额外做衬套适配就可以直接和标准轴承、标准挡圈、标准传动轮配合使用，大幅降低了配套零件的选型成本和装配调试难度。

在实际工程应用中，这类阶梯轴的加工通常采用圆钢下料后车削成型的工艺，各段轴径的同轴度公差需要控制在合理范围内，避免装配后出现回转跳动过大的问题，定位槽的宽度和深度需要匹配对应规格的轴用挡圈尺寸，保证挡圈安装后不会出现松脱或者卡滞的问题。相比定制化的专用轴件，这种通用尺寸的阶梯轴可以覆盖多数中小型传动场景的使用需求，在设备维护更换时也更容易找到适配的替换件，减少设备停机等待的时间。轴件表面不需要做特殊的表面处理时，常规的车削加工粗糙度就可以满足使用要求，如果应用在有腐蚀或者高磨损的场景，也可以根据需求增加表面淬火或者镀层处理，进一步提升轴件的使用寿命。

从受力角度分析，这类轴件在工作过程中主要承受扭转力矩，部分支撑场景下会同时承受一定的径向弯曲载荷，因此各段直径的配比是按照等强度原则设计的，在载荷较大的位置采用更大的轴径，载荷较小的位置适当缩小轴径，在保证整体结构强度满足使用要求的前提下，尽可能降低轴件的整体重量，减少回转过程中的惯量，提升传动过程的稳定性。过渡圆角的尺寸选择也兼顾了加工便利性和应力分散效果，不会因为圆角过小导致应力集中，也不会因为圆角过大影响相邻装配件的定位端面贴合度。
