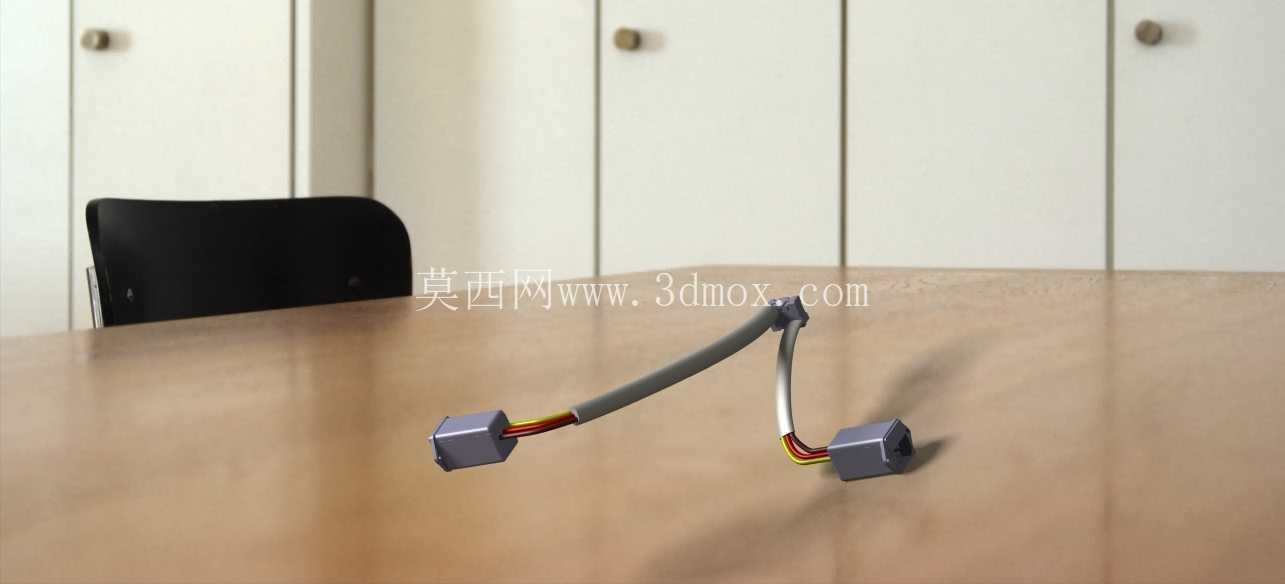

车用带预接线尾纤保险丝盒式尾线连接器

在商用车、乘用车辆的售后电路维修、车载电气加装场景里，这类带短长度预接线尾纤的连接器，是解决3芯电气系统扩展、破损线路修复的核心适配部件。不同于常规需要现场剥线压接的裸端子连接器，这款产品在设计阶段就提前完成了内部端子与导线的压接、绝缘封装工序，维修人员在现场作业时不需要携带专用压接工具，仅需完成对应线序的对接、绝缘防护处理即可完成作业，能大幅压缩户外、狭小舱内空间的电路维修时长，降低现场接线的不良率。

从结构设计逻辑来看，两端的盒式壳体采用了对称式的方正造型，壳体边角做了小圆弧过渡处理，避免在车辆行驶的振动工况下，尖锐边角磨损周边相邻的线束绝缘层。壳体内部预留了3个独立的端子安装腔，每个腔室之间设置有隔离筋，从物理层面规避不同线芯之间的爬电风险，适配车辆12V/24V的常规低压电气系统的绝缘要求。预接的尾纤部分采用了多股铜芯软导线，外部绝缘层选用耐油、耐温的改性PVC材质，能够适配发动机舱、驾驶舱内饰板下方等不同安装位置的环境要求，抵御油污、高低温变化带来的绝缘层老化问题。导线与壳体的衔接位置设计有锥形的应力释放结构，也就是行业内常说的尾档结构，当线束受到拉扯、弯折作用力时，应力会集中在橡胶缓冲结构上，不会直接传递到内部端子与导线的压接位置，避免长期振动下出现端子退针、导线断裂的故障。

从安装边界来看，两端的盒式接头外部尺寸统一，壳体侧面预留有扎带固定位，安装时可以通过尼龙扎带将接头固定在周边的线束支架、车身钣金孔位上，不需要额外设计专用的固定支架，适配不同车型的加装、改装空间。预接尾纤的长度控制在合理区间，既不会因为导线过短导致接线时需要额外接驳延长线，增加线路接点的故障风险，也不会因为导线过长导致舱内线束排布杂乱，增加装配时的理线工作量。3芯的线序通过绝缘层颜色做了明确区分，分别对应电源正极、信号回路、接地回路，作业时不需要额外对线序进行通断测试，按照常规车用线色规范即可完成对接，降低接线错误的概率。

在实际使用场景中，这类连接器主要覆盖两类需求：一类是老旧车辆原有线束接插件老化、破损后的替换维修，原有接插件因为长期使用出现端子氧化、壳体碎裂问题时，不需要更换整段主线束，仅需将破损位置截断后接入该连接器，即可恢复电路的连通性能，大幅降低维修成本；另一类是车载附加电气设备的加装，比如加装辅助灯光、车载电控单元、外挂传感器时，需要从原有3芯电气回路中取电或者扩展信号线路，这类预接尾纤的连接器可以直接在原有线路上做并联或者串联对接，不需要破坏原有接插件的结构完整性，保证原厂线路的可靠性。

建模过程中，对壳体的分模线位置做了贴合实际生产的还原，分模线设置在壳体侧面的中心位置，符合注塑模具的开模逻辑，不会出现倒扣无法脱模的结构问题；导线部分的弯曲弧度模拟了实际装配时的自然弯折状态，还原了多股软线在无强制约束下的形态，内部铜芯在两端接头位置的露出长度、线芯分叉的位置也按照实际压接工艺做了还原，能够直接用于维修作业的场景演示、装配工艺培训的可视化素材，也可以作为车载电气系统布线仿真的基础部件模型，验证不同排布方案下的线束干涉情况、弯折半径是否符合工艺要求。
