B型GT2多齿数正时皮带轮结构设计

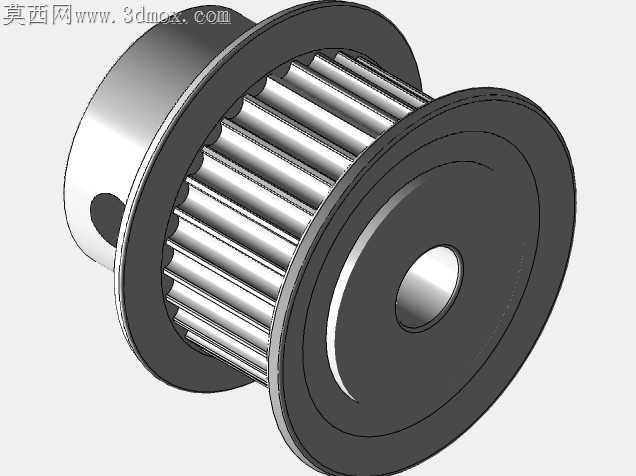

小规格同步带轮加工时最容易踩的坑，是齿形同轴度偏差带来的传动跳齿隐患，尤其是2mm齿距的GT2规格，齿槽本身尺寸极小，哪怕0.02mm的径向跳动，在高速运转时都会放大成皮带啮合错位，轻则传动丢步，重则齿面快速磨损掉屑。这款B型带轮在轮毂与齿圈的衔接段做了等壁厚过渡，没有突兀的直角台阶，车削加工时能减少应力集中导致的装夹变形，夹持轮毂端加工齿形时，薄壁段不会因为顶紧力过大出现微形变，从装夹根源上降低齿圈圆度超差的概率。

紧定螺钉孔的位置特意选在轮毂光面段，没有穿透到齿根区域，避免钻孔时破坏齿形根部的结构强度，要知道小齿数带轮的齿根厚度本身就薄，要是螺钉孔边缘切到齿根，皮带张紧后反复受力很容易从孔位处崩裂。孔口做了微小的倒角处理，紧定螺钉拧入后不会突出轮毂表面，装配时不会和相邻的轴承端面、轴套发生刮蹭，也能减少螺钉头部的应力集中，避免频繁启停时螺钉松脱。

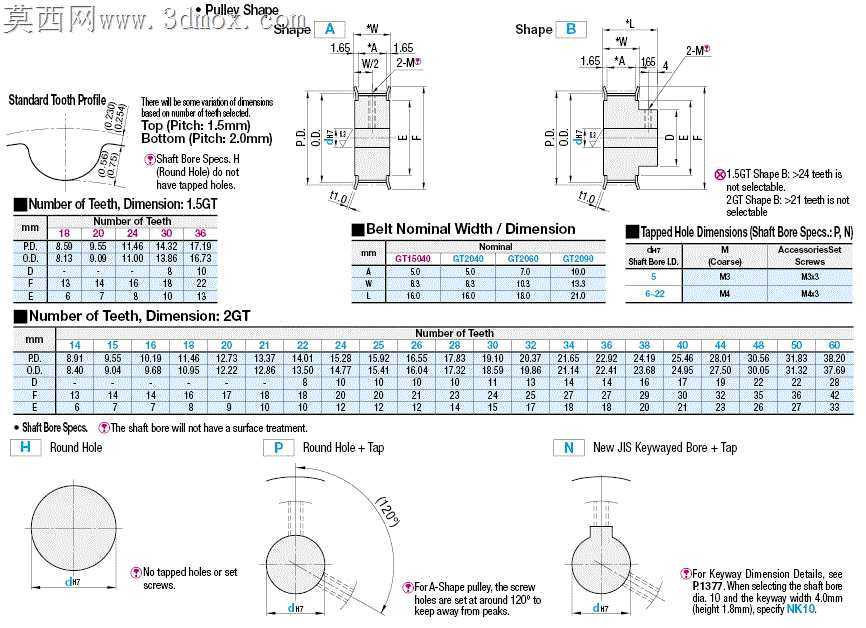

带轮单侧的挡边做了0.3mm的拔模斜度，冲压成型时脱模不会蹭伤挡边内侧面，皮带运转时即使有轻微的轴向窜动，也不会被挡边锐边刮伤皮带侧边，延长同步带的使用寿命。齿面的粗糙度控制在Ra1.6以内，既不会因为太光滑导致皮带啮合打滑，也不会因为齿面太粗糙加速皮带齿面的磨损，适配6-9mm宽度的2GT同步带时，啮合间隙控制在0.05mm左右，既能保证传动无背隙，又不会因为过盈配合导致皮带安装困难、运转阻力过大。

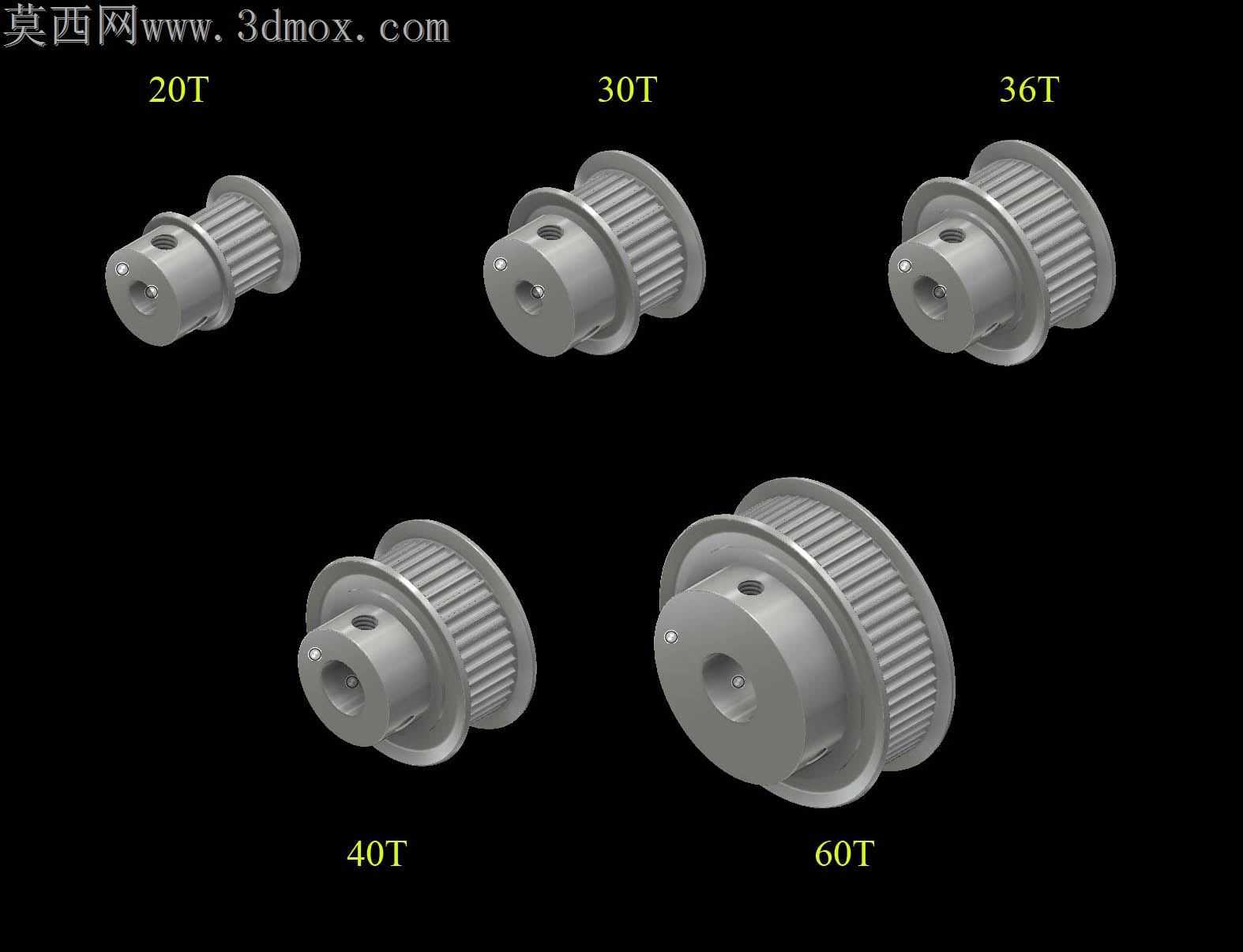

内孔的公差选用H7级，和常见的光轴、D型轴配合时，不需要额外修磨就能实现顺畅装配，轴孔配合的间隙刚好能容纳少量润滑脂，长期运转不会出现轴孔抱死的情况。轮毂端面做了微小的沉台设计，装配时轴端不会顶到轮毂端面，能保证带轮完全贴合轴肩定位，不会出现轴向窜动，也方便装配时调整带轮的轴向位置，保证带轮齿面和皮带完全对中，避免皮带偏磨。不同齿数的规格统一了轮毂安装尺寸，同系列带轮更换时不需要调整轴的安装位置、张紧轮的行程，设备维护换件时能大幅减少调试时间，适配3D打印机、小型自动化传动模组、桌面级数控设备的传动需求，在轻载高速的传动场景下，能保证长时间运转的传动精度，不会因为带轮本身的加工缺陷导致传动精度下降。
