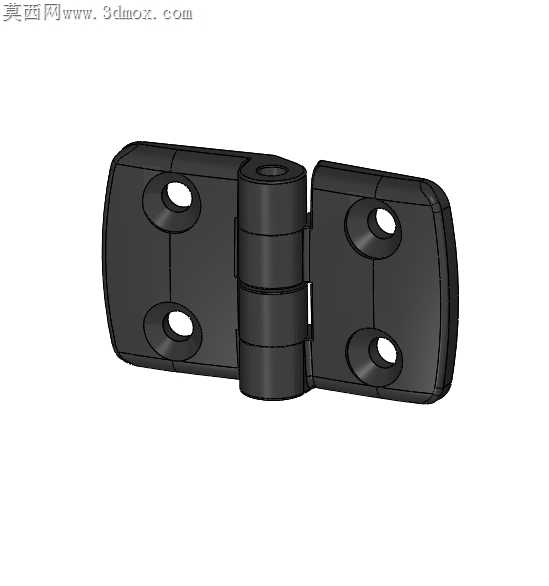

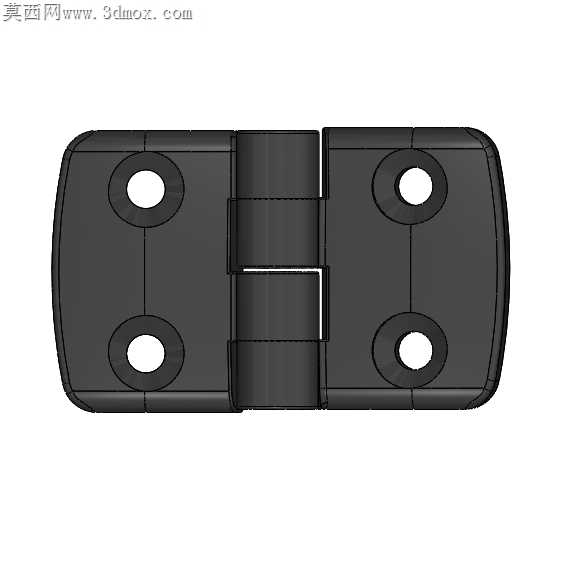

40系列铝型材用黑色合页铰链结构

工业铝型材框架搭建时，外露式铰链常出现安装孔位偏移、合页转动卡涩、长期开合后松旷的问题，这款适配40系列铝型材的铰链在加工适配层面做了多处针对性调整。两个页片的安装孔位完全匹配40铝型材的槽口中心距，沉孔深度经过反复校核，装配后螺丝头部完全没入沉孔内，不会突出页片表面刮蹭框架上的门板或防护板，也不会因为螺丝外露积灰影响后期拆装。合页的转轴部位采用分段式嵌套结构，没有采用通轴贯穿的设计，页片与转轴的配合间隙控制在0.02mm以内，既保证转动时无卡顿异响，也避免间隙过大导致门板下垂错位。页片边缘做了R2的圆角倒钝处理，没有尖锐的铣削棱角，装配时不会划伤操作人员的手套或型材表面的阳极氧化层。页片背面与铝型材贴合的面做了0.05mm的微凸平面处理，安装时即使型材表面存在轻微的挤压纹路，也能保证页片完全贴紧型材面，不会出现局部悬空导致螺丝锁紧后页片变形的问题。转轴部位的配合面预留了固体润滑脂的储留槽，长期开合使用时润滑脂不会快速流失，不需要频繁加注润滑就能保持转动顺畅。页片上的四个安装孔都做了轻微的倒角导向，拧入自攻螺丝或者配套T型螺栓时，能自动导正螺丝位置，不会出现孔位对不准强行拧入导致螺丝滑牙的情况。合页开合的限位角度经过调校，最大开合角度刚好适配工业设备防护门的常用开启角度，不会因为开度过大撞击相邻的型材立柱，也不会因为角度过小导致设备内部检修空间不足。黑色的表面处理层附着力经过测试，在车间常见的油污、切削液飞溅环境下，不会出现表层脱落掉色的情况，长期使用也能保持外观一致。页片的厚度经过强度校核，在悬挂常规厚度的亚克力门板、钣金门板时，不会出现页片弯曲变形的情况，单组合页就能满足常规小型防护门的承重需求，不需要额外加装支撑件。
