异形压铸壳体基座结构三维设计

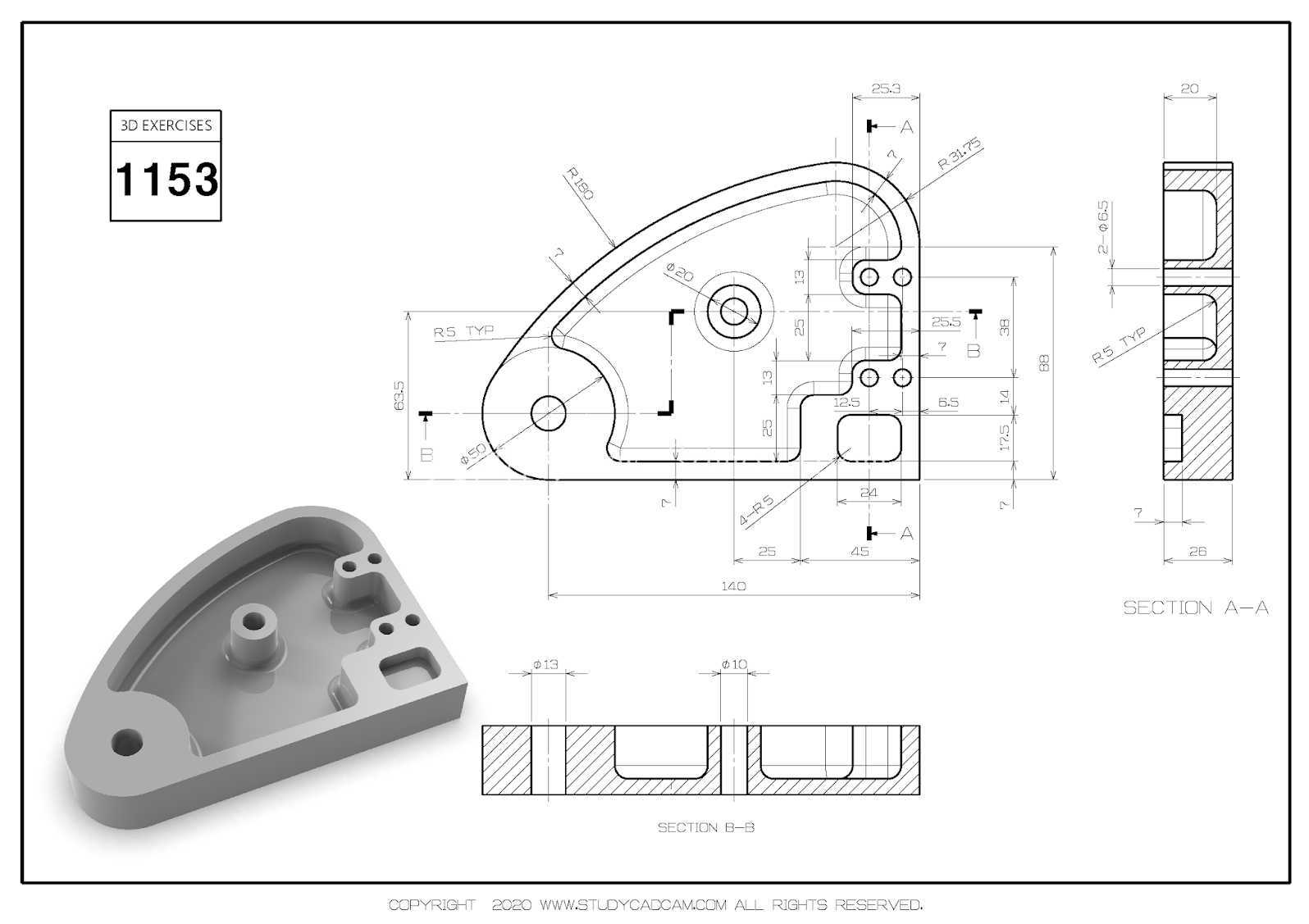

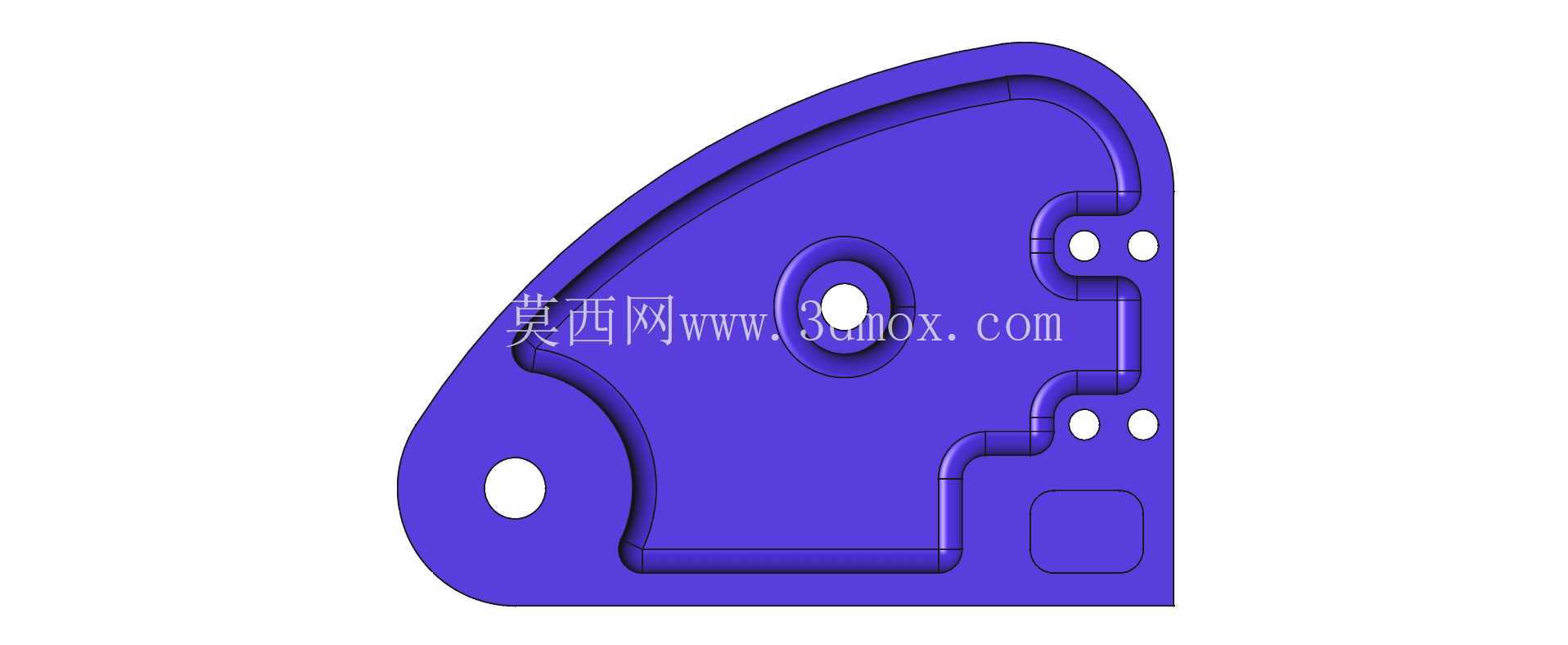

　　这款异形腔体类压铸件的结构设计，核心面向小型机电执行机构的内置安装防护需求，常见于便携电动工具、小型气动控制单元、户外传感模块的承载壳体场景，实际投产中多采用铝合金高压压铸工艺成型，兼顾轻量化与结构强度的平衡。从结构布局来看，整体采用非对称的类D形外轮廓，这种轮廓设计并非随意的造型选择，而是匹配对应设备的内部空间排布——直边侧可贴合设备内壁做定位抵靠，圆弧侧可避让设备内部的回转类零件，避免装配时出现空间干涉。腔体内部居中设置的带孔凸台，是核心的安装定位柱，凸台中心的通孔用于穿装固定螺丝，可将内部的电路板或者驱动组件直接锁附在该位置，凸台根部做了圆角过渡处理，避免压铸成型时出现应力集中导致的开裂，同时也能减少装配时的锐角刮擦风险。

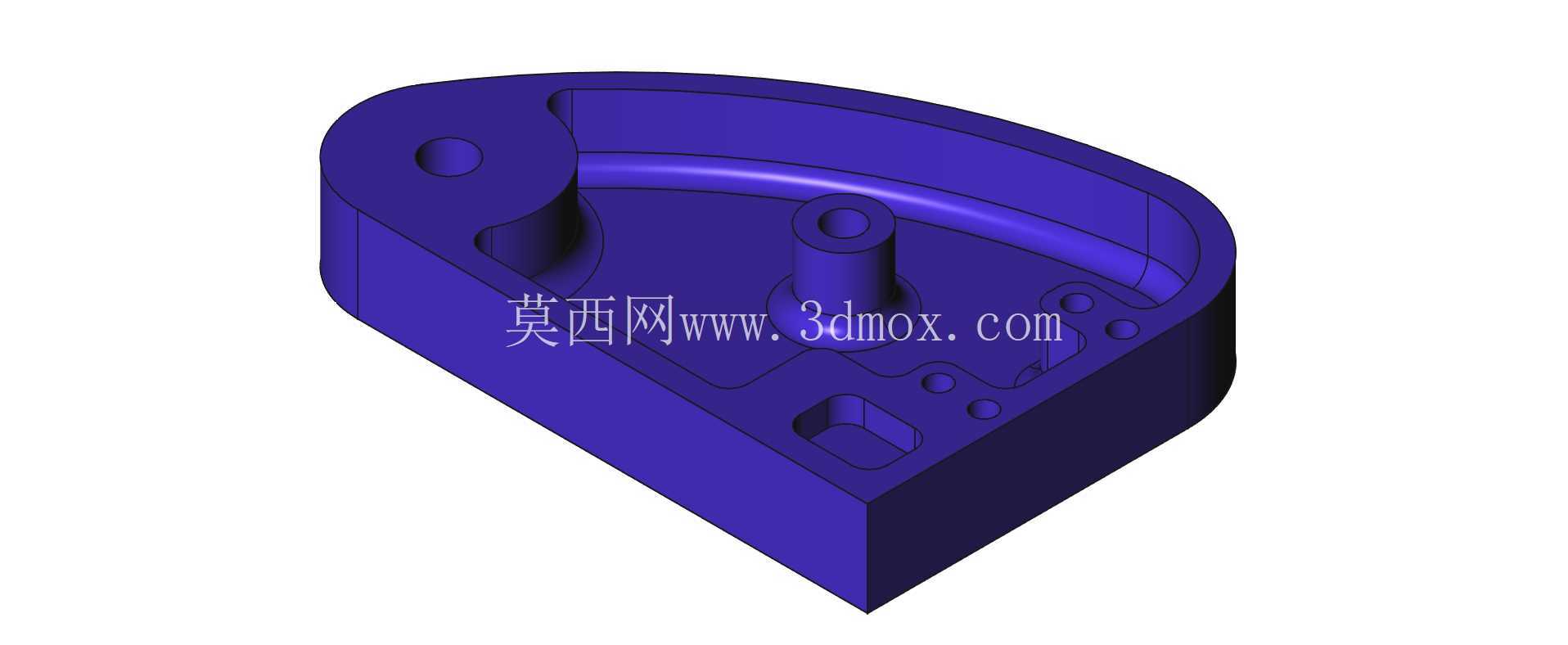

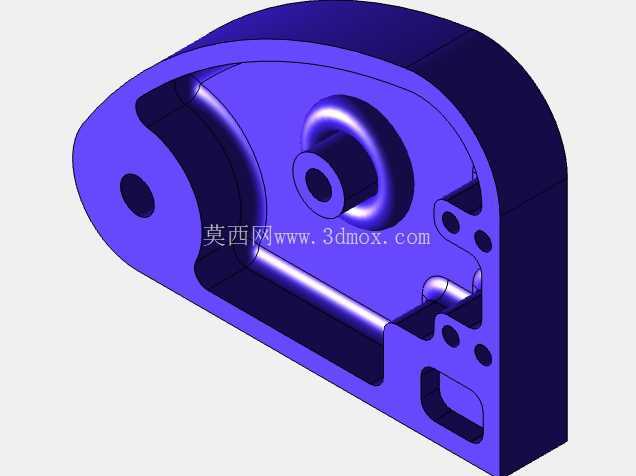

　　腔体侧壁靠近圆弧段的位置设置了一道连续的弧形加强筋，筋条高度与侧壁顶面预留了0.8mm的台阶差，这个台阶是用于配合上盖安装的定位止口，装配时上盖的凸边嵌入该台阶内，既可以提升壳体的密封性能，也能抵消部分侧向受力，避免上盖受外力错位。侧壁上分布的多个大小不一的凹孔与沉台，分别对应不同的功能需求：左上角的大直径沉孔是走线孔位，用于内部线缆的穿出，孔位边缘做了倒角处理，防止穿线时割破线缆绝缘层；底部平面分布的四个小凸点，是壳体装配时的支撑脚，可让壳体底部与安装面之间预留0.3mm的间隙，避免平面度误差导致的装配翘曲，同时也能减少接触面的摩擦异响。

　　设计过程中对所有的转角位置都做了不小于R1的圆角处理，一方面是满足压铸工艺的拔模要求，减少成型时的料流阻力，避免出现充型不满的缺陷，另一方面也能消除零件的应力集中点，提升零件受冲击时的结构强度。安装边界方面，零件的最大外轮廓尺寸控制在对应设备的内腔安装阈值内，直边侧的平面做了0.1mm的平面度公差要求，保证装配时的贴合精度，所有安装孔位的位置度公差控制在0.05mm以内，确保与内部组件的装配对位精度。腔体的内部深度根据内置组件的最大高度做了适配，预留了0.5mm的安全间隙，避免组件装配后与上盖发生挤压。

　　侧壁的厚度采用均匀的2.5mm设计，符合压铸工艺的壁厚要求，避免出现壁厚差过大导致的缩孔、冷隔等成型缺陷，加强筋的厚度设置为1.5mm，为主壁厚的60%，防止筋条位置出现表面缩水痕迹。从实际使用场景来看，这类壳体除了承载内部组件之外，还需要具备一定的抗摔、抗形变能力，因此在腔体的边角位置做了局部加厚处理，跌落时可通过边角的微形变吸收冲击力，避免腔体破裂导致内部组件损坏。设计时还考虑了后期的表面处理需求，所有外表面的拔模斜度设置为1.5度，方便脱模后进行喷丸、阳极氧化等表面处理工序，不会出现卡模或者表面处理不均的问题。内部的安装凸台高度经过精确计算，确保锁附螺丝后，螺丝头部不会高出凸台表面，避免与其他组件发生干涉。侧壁上的小型方形沉台，是用于粘贴标识标签的定位区域，沉台深度0.2mm，标签粘贴后不会高出侧壁表面，避免装配时标签被剐蹭脱落。
