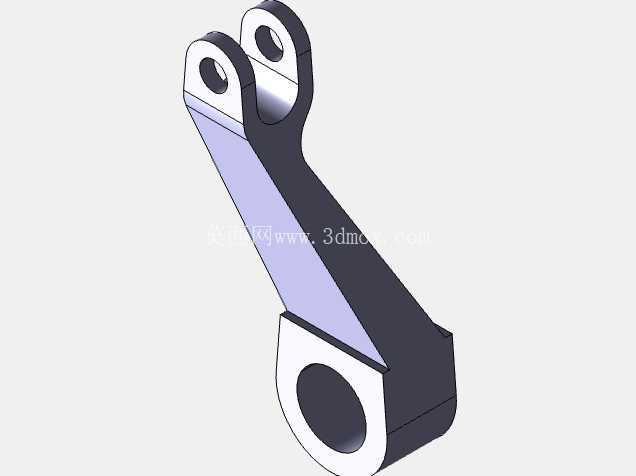

压铸设备用双铰接传动连杆结构

　　这类连杆结构常应用在中小型冷室压铸机的合模辅助传动、顶出机构联动单元，也可适配在自动化给汤线的取件机械手摆臂传动段，核心作用是在两个存在相对摆动的运动副之间传递既定行程的推拉力，同时抵消安装位存在的小角度偏置误差，避免刚性连接带来的运动卡滞问题。从结构设计逻辑来看，上端采用的双叉耳铰接结构，是为了匹配配套销轴的双侧支撑安装需求，相比单耳结构，双叉耳的受力面均匀分布在销轴两侧，能大幅降低销轴工作时的单侧弯曲应力，在压铸机频繁开合模的往复冲击工况下，能有效减少铰接位的磨损旷量，延长部件维护周期。

　　下端的单孔轴套安装位，设计了加厚的环形支撑壁，这个位置是连杆与驱动端摆臂的连接点，工作时会承受持续的交变剪切力，加厚结构可以避免长期载荷下出现孔位变形、开裂的问题，同时孔壁预留的轴套安装余量，也方便后期更换耐磨铜套，无需整体更换连杆本体，降低设备运维成本。杆身采用变截面的斜向过渡设计，并非等厚度直杆结构，这是经过受力仿真优化后的结果：靠近上端叉耳的位置杆身宽度收窄，适配铰接位的摆动空间需求，避免运动过程中与周边的机架护板、油路管线发生干涉；靠近下端轴孔的位置杆身逐步加宽，匹配大载荷传递的强度需求，同时斜向的杆身走向刚好适配两个安装位之间的空间夹角，不需要额外增加转接构件就能完成装配。

　　从安装边界来看，上端双叉耳的同轴销孔公差带选用H7级精度，装配时与配套销轴的间隙控制在0.02-0.04mm之间，既保证铰接转动的灵活性，又不会因间隙过大产生传动冲击噪音；下端轴孔的同轴度公差控制在0.015mm以内，装配后与驱动轴的配合面贴合度不低于85%，避免偏载导致的轴瓦异常磨损。杆身的外轮廓所有棱边都做了R2-R3的圆角过渡，没有尖锐的直角结构，一方面是消除热处理过程中的应力集中点，提升零件的抗疲劳强度，另一方面也避免装配调试过程中尖锐边角划伤操作人员、刮破液压油管。

　　在实际工况适配中，这类连杆的工作行程通常在80-120mm区间，可传递的最大推拉力在12kN左右，能够覆盖160T-280T吨位压铸机的辅助传动需求，安装时两个铰接点的中心距偏差允许范围在±0.1mm内，对安装位的加工精度容错率较好，不需要现场做额外的修配打磨就能完成装配。设计过程中还特意在杆身侧面预留了小平面的加工基准位，方便后期做形位公差检测时打表找正，也可以作为磨损量检测的基准面，运维人员定期检测时可以通过测量基准面到孔位的距离变化，判断连杆是否出现塑性变形，及时排查设备故障隐患。
