加勒特GTCP85-98D航空辅助动力装置结构

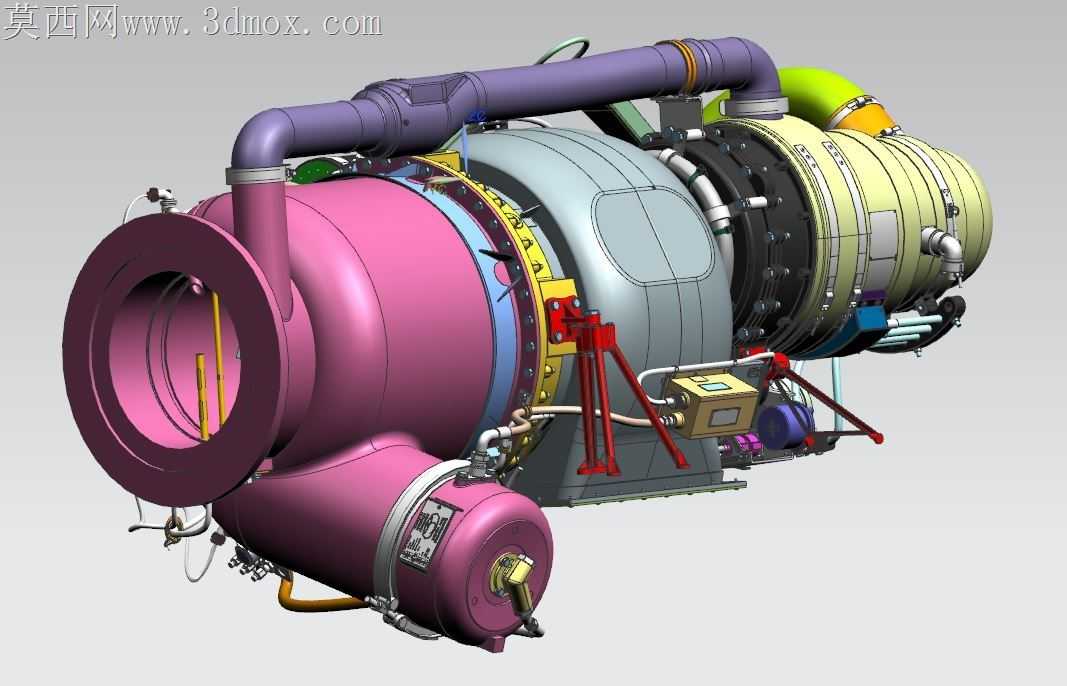

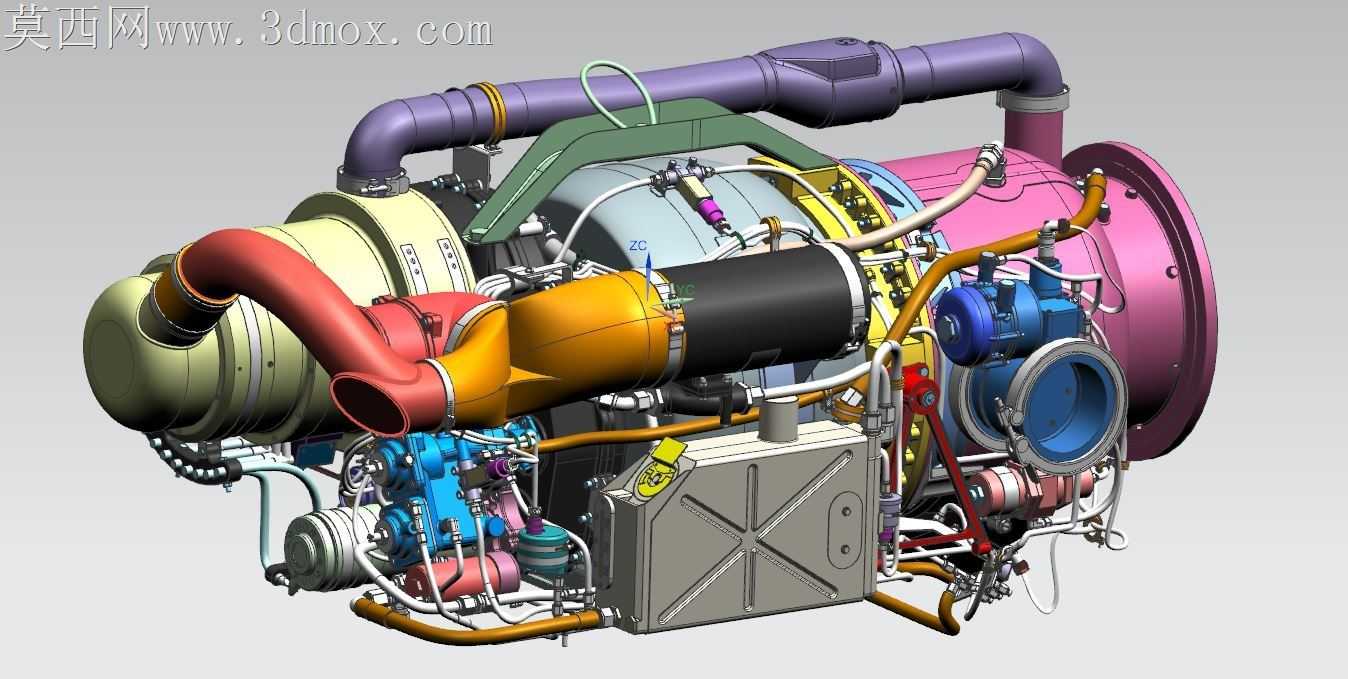

航空辅助动力单元的缩比实物建模，最先要啃下的是薄壁管路与机匣接口的形位公差适配难题。真实工况下APU长期承受高频振动与冷热交变载荷，紫色进气段的大曲率弯管与粉色压气机机匣衔接处，不能直接做刚性面贴合，要预留0.12mm的环形缓冲间隙，同时在法兰周向均匀布置12个定位销孔，避免装配后管路受振动拉扯出现焊缝疲劳开裂。压气机段的彩色分块不是为了视觉区分，每一段机匣的壁厚都做了差异化处理，靠近燃烧室的灰色段壁厚比进气段厚0.8mm，用来抵消高温燃气带来的热膨胀形变，外部红色的安装支架特意做了腰型孔设计，允许机匣在轴向有0.3mm的热胀滑移量，不会因为热应力把连接螺栓剪断。燃烧室段的黄绿配色壳体上，密布的冷却小孔做了0.2mm的倒角处理，避免3D打印过程中出现孔口堵粉、边缘翘曲的问题，外部缠绕的紫色管路每间隔15mm就设置了一个管夹固定位，管夹与管路之间预留0.05mm的间隙，既不会让管路在振动中发生窜动，也不会因为夹持过紧磨穿管壁。下部附属的启动电机与燃油滤组件，安装座的贴合面做了0.02mm的平面度要求，连接的红棕色燃油管特意做了自然弯曲的弧度，没有硬折角，避免燃油流动时出现节流阻力过大的问题，接线盒的出线口做了橡胶密封圈的让位槽，哪怕是缩比模型也还原了密封结构的安装空间。模型上所有的紧固件都没有做简化处理，不同位置的螺栓长度、螺母厚度都对应实际受力大小做了区分，承力位置的螺栓比普通固定位的螺栓直径大0.4mm，对应真实产品的强度选型逻辑。外部的传感器探头与引气接口，都做了快卸结构的卡扣细节，还原真实APU维护时快拆快装的设计特点，尾喷段的收敛段曲面做了G2连续处理，气流过渡面没有突兀的折角，和内部涡轮导向叶片的型面衔接顺滑，不会在缩比打印时出现层纹断层。处理支撑结构的时候，管路内侧与机匣内部的流道面都做了45度的自支撑角度，减少打印后支撑拆除的打磨工作量，同时避免打磨时破坏薄壁结构的尺寸精度，外部的标识凸台高度控制在0.3mm，既可以清晰呈现标识轮廓，又不会因为凸台过高在打印时出现翘边。
