星型五缸航空活塞动力装置结构

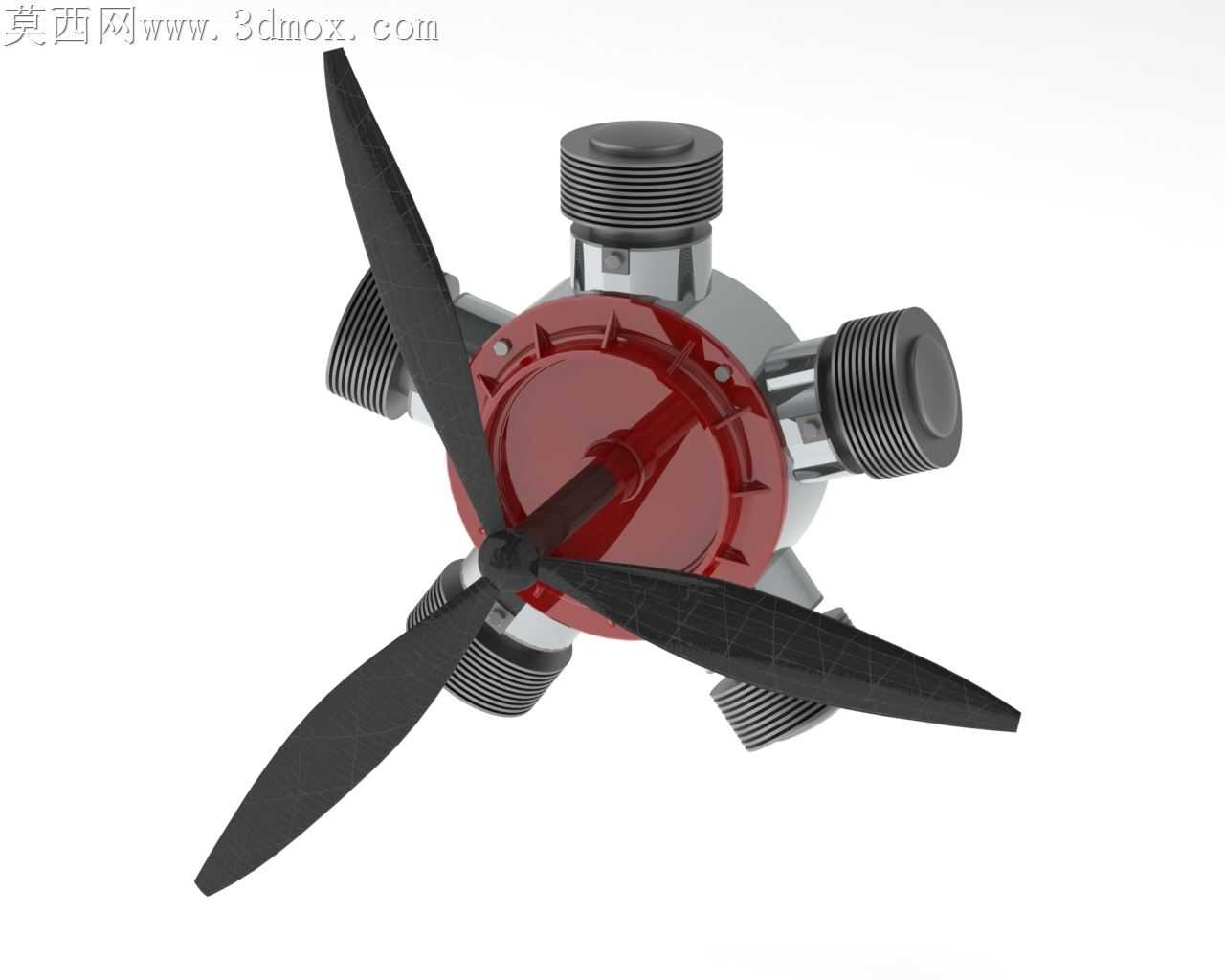

该径向动力装置主要面向轻型通用航空飞行器、小型无人靶机、航空运动类轻型飞机的动力配套场景，同时也可作为航空科普教学、动力原理演示的具象化载体，适配小功率低速航空器的动力输出需求，能够在低空低速飞行工况下为飞行器提供稳定的推进动力，相比直列气缸动力装置，其紧凑的星型布局能够在更小的迎风面下实现更大的排量设计，适配轻型航空器对动力单元体积、重量的严苛要求。从实际用途来看，该结构还原了径向发动机核心做功逻辑，五个气缸沿中心曲轴箱呈圆周等距分布，每一个气缸的做功行程沿圆周依次错开，能够让曲轴获得更均匀的扭矩输出，大幅降低动力输出过程中的振动幅度，搭配前端的定距螺旋桨，可将活塞往复运动转化为螺旋桨的旋转推力，直接为航空器提供前飞所需的推进力，同时中心曲轴箱集成了润滑、配气的核心流道，无需额外布置复杂的外围管路即可实现基础的做功循环。在功能特性上，该结构保留了径向发动机最核心的设计优势，气缸外露式的布局能够让每一个气缸都获得充足的迎风冷却气流，无需额外布置复杂的液冷管路与散热结构，有效降低动力单元的整体自重，同时五个气缸的做功间隔均匀，曲轴运转的平顺性优于同排量的单缸、双缸动力装置，在低转速区间即可输出较大的扭矩，适配螺旋桨的低转速大推力工作特性，前端螺旋桨采用两叶定距设计，翼型截面符合低速推进的气动需求，能够在较低的转速下撬动更大的空气流量，提升动力转化效率。从设计思路来看，该结构做了适度的简化处理，提炼了径向发动机最核心的传动与做功逻辑，省略了非核心的外围附件，将气缸、曲轴箱、螺旋桨、活塞连杆的配合关系做了直观的呈现，每一个气缸的散热鳍片都做了等距排布，既还原了真实发动机的散热结构特征，也保证了外观的规整度，中心红色的曲轴箱端盖既起到密封曲轴箱的作用，也作为整个动力单元的视觉中心，区分了气缸安装区与前端螺旋桨传动区的结构边界。在外形尺寸与安装边界上，该动力单元整体呈中心对称布局，五个气缸沿圆周均匀向外延伸，整体最大外径由气缸外端的散热鳍片尺寸决定，轴向长度从螺旋桨前端到曲轴箱后端控制在紧凑范围内，安装时可通过曲轴箱后端的连接法兰与航空器的防火墙安装座对接，安装点位沿中心圆周均匀分布，能够保证动力单元的安装同轴度，避免运转过程中出现偏心振动，外露的气缸外壁与周边结构需要预留足够的冷却气流通道，保证飞行过程中气流能够顺畅流过每一个气缸的散热鳍片，带走做功过程产生的热量，螺旋桨旋转平面范围内需要预留足够的安全间隙，避免螺旋桨旋转过程中与机身结构、周边附件发生干涉，整体安装边界清晰，适配轻型航空器的机头安装空间需求。
