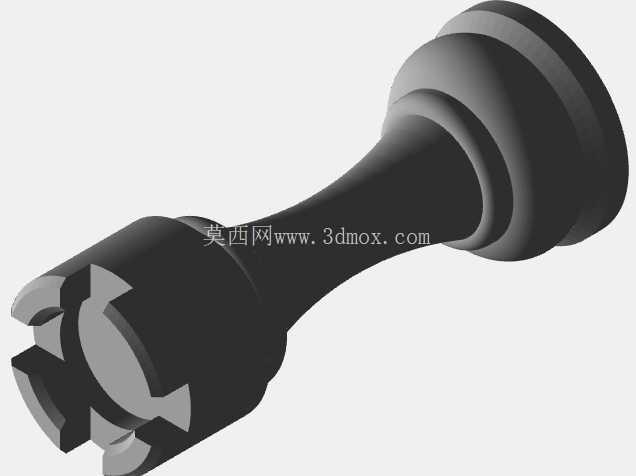

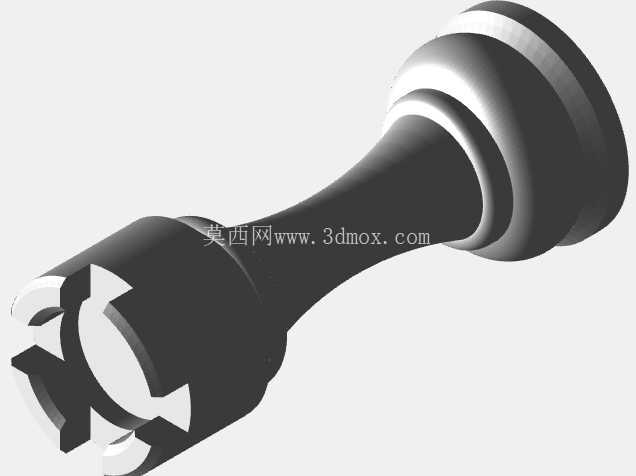

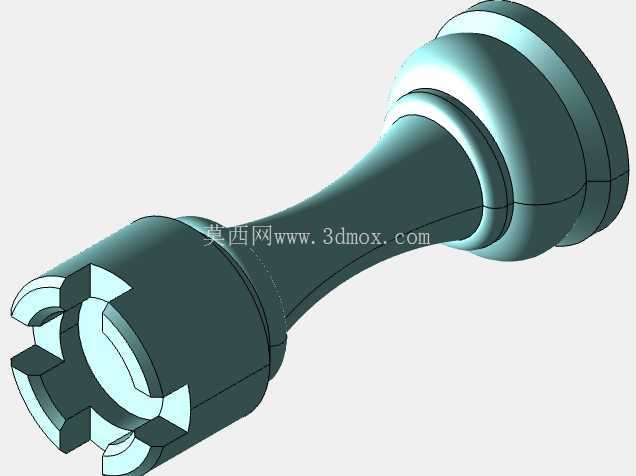

国际象棋车形棋子三维结构设计

　　从结构设计思路来看，整个棋子采用回转体为基础主体，顶部做城堡垛口造型来匹配车的形象辨识度，主体分为三个功能段：底部是平整的接触底座，直径控制在适配常规棋盘格尺寸的范围，保证放置在标准棋盘格内不会超出边界，同时底座平面做0.1mm的微倒角处理，避免长期使用刮花棋盘表面，也能减少放置时的磕碰异响；中间段是收窄的握持柱身，柱身做微弧过渡，既符合人手捏取的人机工程弧度，长期握持下棋不会硌手，也能在视觉上拉长棋子比例，让整体造型更挺拔协调；顶部是城堡造型的功能识别段，四个均匀分布的垛口缺口做R0.5mm的圆角处理，避免尖锐边角在使用中划伤使用者，也能减少成型过程中的应力集中，降低零件摔落时的断裂风险。本次呈现的棋子结构，对应国际象棋中的车（城堡）棋子，这类零件主要应用于专业棋具生产、文创桌游配套、教学演示教具等场景，日常使用中需要兼顾握持手感、摆放稳定性与外观辨识度，同时要适配批量生产的工艺要求，不管是金属压铸、塑料注塑还是3D打印成型，都需要结构设计满足对应工艺的拔模、壁厚均匀性要求。

　　从安装与使用边界来看，整个棋子的总高度适配标准国际象棋赛事的棋子尺寸规范，最大外径位于底座位置，放置时的重心落在底座中心轴线上，倾斜15度时可自动回正，不会轻易倾倒，满足日常对弈过程中挪动、碰撞场景下的使用稳定性。壁厚设计上，整体采用均匀2mm的壁厚，如果采用空心注塑工艺，内部可预留1.5mm的配重块安装腔，可根据产品定位加装金属配重块，提升棋子拿取时的厚重质感，不需要额外做结构补强；如果采用实心金属压铸工艺，可直接将壁厚调整为实心结构，拔模斜度统一设置为1.5度，满足压铸模具的开模要求，不需要额外做侧抽芯结构，能有效降低模具加工成本。

　　细节处理上，柱身与底座、柱身与顶部垛口的过渡位置都做了顺滑的圆角衔接，没有直角突变结构，一方面能减少成型时的流痕、缩孔等工艺缺陷，另一方面也能避免日常使用中积灰，方便清洁打理。顶部垛口的四个凸起块尺寸完全一致，沿中心轴线均匀分布，保证整个棋子的旋转对称性，不管从哪个方向观察都能保持一致的视觉识别性，不会出现造型歪扭的观感。在实际生产适配中，这个结构可以直接对接压铸模具的分模设计，分模面设置在底座底面，整个外轮廓都在动模侧成型，顶部垛口的缺口结构可以直接通过型芯成型，不需要复杂的模具结构，量产时的成型效率高，不良率低。

　　如果用于文创定制场景，也可以在柱身的平整位置预留激光雕刻的区域，不需要改动整体结构就能实现定制化标识的添加，适配不同品牌棋具、赛事纪念款的定制需求。从使用场景的适配性来看，这个结构既可以作为专业赛事级棋具的零件使用，也可以缩小尺寸作为便携旅行棋的配件，放大尺寸作为主题装饰摆件，结构本身的比例协调性好，缩放后不会出现造型失真的问题。
