600线带6mm轴光学旋转增量正交编码器

项目分类:传感器 发布时间:2026-06-29 ID:1192295
  • 600线带6mm轴光学旋转增量正交编码器

  在自动化生产线的工位定位、伺服电机的转速闭环反馈、数控设备的进给轴位置采集、AGV小车的轮速里程统计场景里,这类增量式正交光学编码器都是核心的传感反馈部件,没有精准的脉冲反馈,整套运动控制系统就无法形成可靠的闭环,轻则出现定位偏差、转速波动,重则导致设备撞机、生产批次报废。这款编码器采用6mm实心轴输出的结构设计,适配市面上绝大多数小型传动机构的轴径匹配需求,安装时不需要额外定制转接轴套,常规的顶丝锁紧结构就能完成轴与编码器转子的可靠固定,安装过程中要注意轴系的同轴度偏差控制在0.1mm以内,避免长期运行出现轴承偏磨、脉冲输出丢数的问题。从功能特性上看,这款编码器为600脉冲每转的分辨率规格,正交AB相输出的信号形式可以通过两路信号的相位差判断旋转方向,配合Z相零位信号还能实现每圈的基准位置校准,足够满足大部分中低速运动场景的检测需求,比如小型传送带的速度检测、回转工作台的角度分度、3D打印机的挤出机进给反馈这类场景,600线的分辨率既能保证检测精度,又不会给后续控制器的脉冲采集端口带来过高的运算压力。

  设计这款编码器的三维结构时,首先要考虑的是工业现场的安装兼容性,外壳采用圆柱形主体结构,前端法兰端面上均匀分布的安装孔位匹配行业通用的安装尺寸,不管是直接安装在设备端面上,还是通过配套的安装支架固定,都能找到对应的固定点位;尾部出线的结构采用线缆直接引出的方式,出线位置做了防弯折的应力释放设计,避免设备运行过程中线缆反复弯折导致内部线芯断裂,线缆内部包含电源、AB相输出、Z相输出的对应线芯,线序排布符合常规工业编码器的接线规范,现场接线时不需要反复核对定义就能快速完成接线。

  外形尺寸方面,编码器主体的外径控制在38mm左右,整体轴向长度不含轴段的部分控制在30mm上下,6mm的输出轴伸出长度为15mm,这个尺寸边界刚好适配大部分小型自动化设备的安装空间,不会因为体积过大挤占其他传动部件的安装位置,也不会因为体积过小导致安装固定难度上升。在结构细节设计上,前端轴承部位采用双轴承支撑的结构,能承受一定的径向负载,避免传动带张紧力或者齿轮啮合的径向力直接作用在码盘上,导致码盘偏心、刮蹭,影响输出信号的稳定性;内部码盘采用光学玻璃材质,刻线均匀度控制在微米级,保证每圈输出的脉冲间隔偏差控制在允许范围内,光电发射与接收模块的对位精度经过反复校准,能在-10到60摄氏度的工作环境下保持稳定的信号输出,不会因为温度漂移出现信号幅值下降、丢脉冲的问题。实际选型使用时,要注意编码器的供电电压匹配,常规的5V直流供电版本适配绝大多数单片机、运动控制卡的IO端口电平,不需要额外增加电平转换模块;安装时要避免强烈的冲击振动,虽然外壳采用金属材质具备一定的抗冲击能力,但内部的光学码盘属于精密部件,过大的冲击可能导致码盘碎裂、发光管移位。另外,编码器的防护等级满足常规工业车间的使用要求,但是不能直接在有大量切削液喷淋、高粉尘的环境下裸露使用,这类场景需要额外增加防护外壳,避免油污、粉尘进入编码器内部遮挡码盘刻线,导致信号异常。

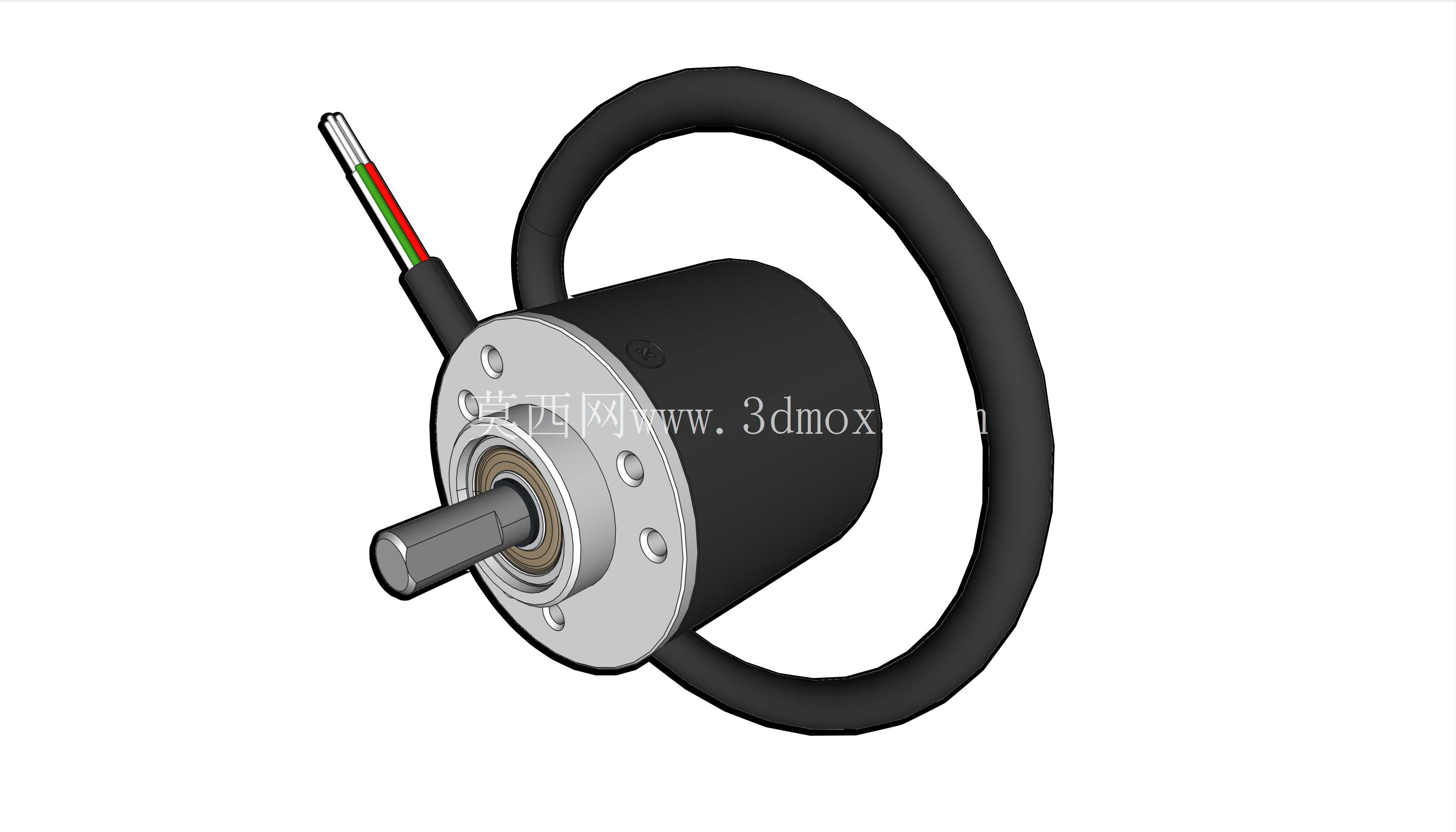

  从三维建模的角度看,这款模型完整还原了编码器的外部结构特征,包括法兰端的安装孔位、轴段的尺寸、出线的位置与线缆形态,结构工程师在做设备整体布局时,可以直接调用这个模型完成安装空间的校验,检查轴系配合的长度是否合适、安装孔位是否与设备端的固定点位匹配、线缆出线方向是否会与周边部件产生干涉,不需要再手动测绘编码器尺寸,能大幅缩短设备设计阶段的选型建模时间。在做传动链设计时,还要注意编码器的轴系不要承受过大的轴向力,安装时不要用锤子直接敲击轴端,应该通过螺纹孔牵引的方式将编码器轴与被检测轴对接,避免敲击产生的冲击力传递到内部轴承和码盘上,导致部件损坏。日常维护时,只需要定期检查固定顶丝是否松动、线缆外皮是否有破损即可,光学编码器本身没有易损的接触部件,只要安装到位、工作环境符合要求,就能实现长期稳定的运行,不需要频繁的校准和维护,相比接触式的电位器角度传感器,这类光学增量编码器的寿命更长、响应速度更快、检测精度更高,在中高速旋转检测场景下的优势十分明显。
