异形多孔弧形槽金属连接支架

项目分类:通用机械零部件 发布时间:2026-06-29 ID:1192310
  • 异形多孔弧形槽金属连接支架
  • 异形多孔弧形槽金属连接支架
  • 异形多孔弧形槽金属连接支架
  • 异形多孔弧形槽金属连接支架

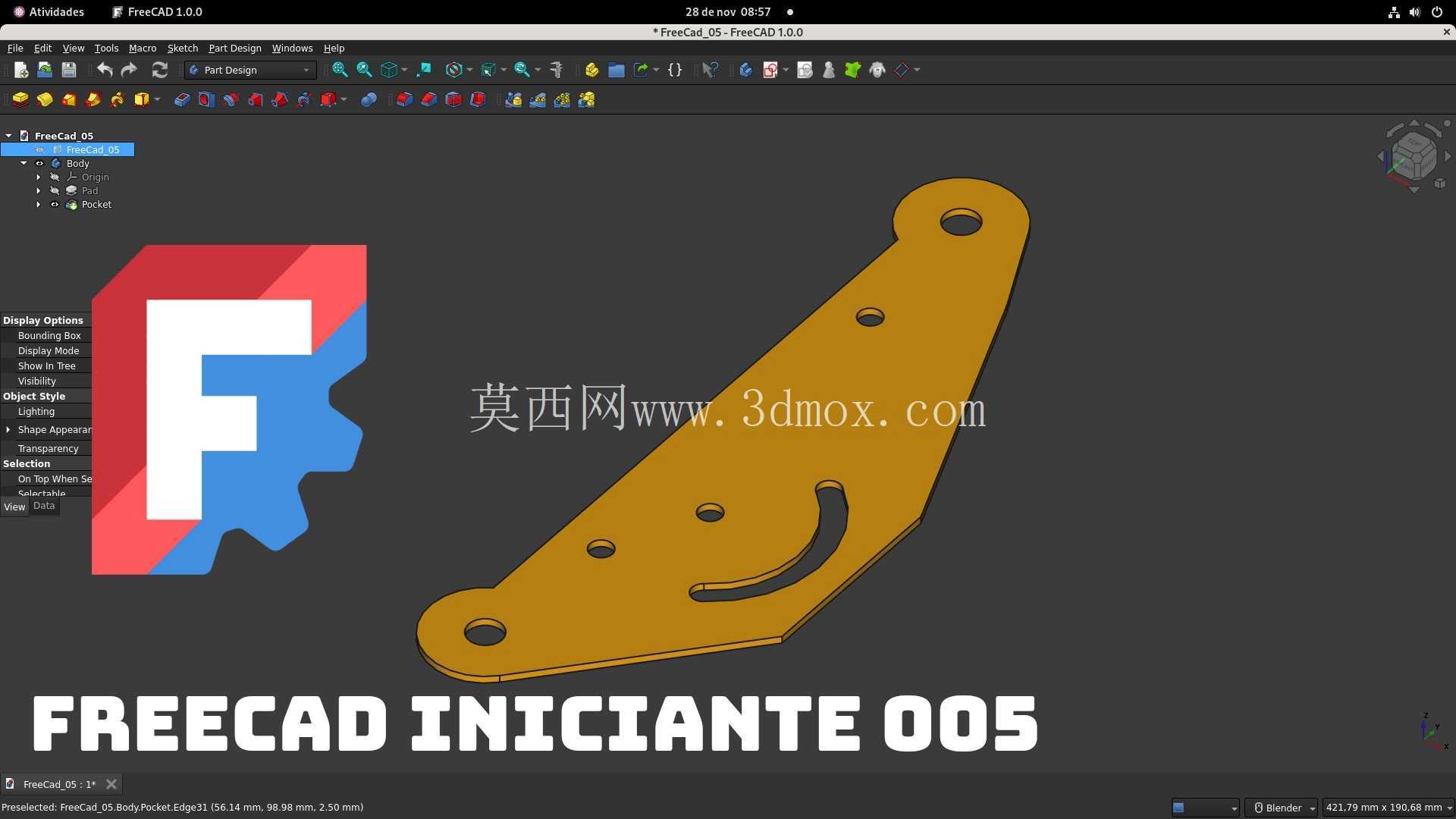

  这类带弧形槽的异形多孔支架,在轻工自动化输送线、小型专用工装夹具的可调连接环节应用十分广泛,日常做设备改造时经常会碰到需要调整安装位置的连杆连接场景,这类零件的核心作用就是通过自身的长弧形槽实现连接端的角度微调,配合两端的固定孔完成两个构件之间的角度可变连接,避免硬连接带来的装配应力,也能在设备调试阶段快速调整工位角度,不用重新加工孔位。从结构上看,零件整体采用不规则的长条形轮廓,一端做圆弧收头,另一端是带大直径安装孔的斜向延伸段,中间分布三个不同直径的小圆孔,靠近中部位置开有一段贯通的弧形长槽,所有孔位的边缘都做了倒角处理,避免安装时螺栓头刮擦零件表面,也能减少应力集中带来的断裂风险。

  设计这类零件的时候,首先要确定两端安装孔的中心距,这是整个零件的核心安装边界,直接决定了它能适配的连杆跨距,两端的大孔是主要的承力安装位,需要匹配对应规格的螺栓穿装,所以孔的公差一般选H7级过渡配合,保证安装后不会出现过大的旷量。中间的三个小圆孔属于辅助定位孔,用来在角度调整到位后穿装定位销,分担弧形槽处螺栓的剪切力,避免设备运行过程中因为振动导致连接角度偏移。

  那个弧形槽的曲率半径是设计的关键点,它的圆心要和其中一端的主安装孔圆心重合,这样调整角度的时候,整个支架能绕这个主孔做定半径的转动,槽的长度直接决定了可调角度的范围,槽的宽度要和配套的防松螺栓杆径匹配,间隙控制在0.2mm以内,既保证滑动顺畅,又不会因为间隙过大导致调整后出现窜动。零件的厚度要根据实际承力情况选择,一般这类支架用在低载荷的工位连接时,厚度选3-5mm的冷轧钢板冲压成型即可,如果是用在有冲击载荷的工装部位,就要选用6-8mm的Q235钢板做铣削加工,所有孔位和槽的加工都要保证垂直度,避免安装时螺栓出现别劲的情况。

  实际装配的时候,先把一端的主安装孔用螺栓固定在基础构件上,不要完全锁紧,再把弧形槽处的螺栓穿入对应构件的安装孔,沿着弧形槽转动支架调整到需要的角度,之后把中间辅助孔对应的定位销敲入,最后再把所有螺栓按对角顺序锁紧,这样就能保证连接的可靠性,长时间运行也不会出现角度偏移。这类零件的外形没有多余的冗余结构,所有轮廓都是为了避开周边构件的干涉,斜向延伸的段是为了适配两个连接点不在同一直线上的安装场景,圆弧收头的设计既减少了零件的整体重量,也避免了尖锐棱角带来的安全隐患,在做三维建模的时候,要先确定两个主安装孔的坐标位置,再根据可调角度的需求画出弧形槽的路径,之后排布辅助定位孔的位置,最后做轮廓的倒圆角和孔口倒角,建模过程中要注意所有安装面的平面度要求,保证安装后和连接件完全贴合,不会出现翘曲的情况。
