镂空式骨科外固定康复护臂结构设计

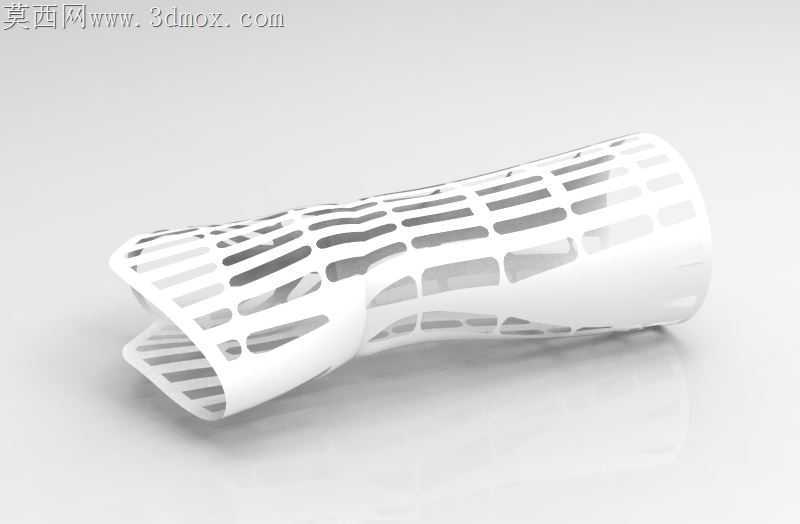

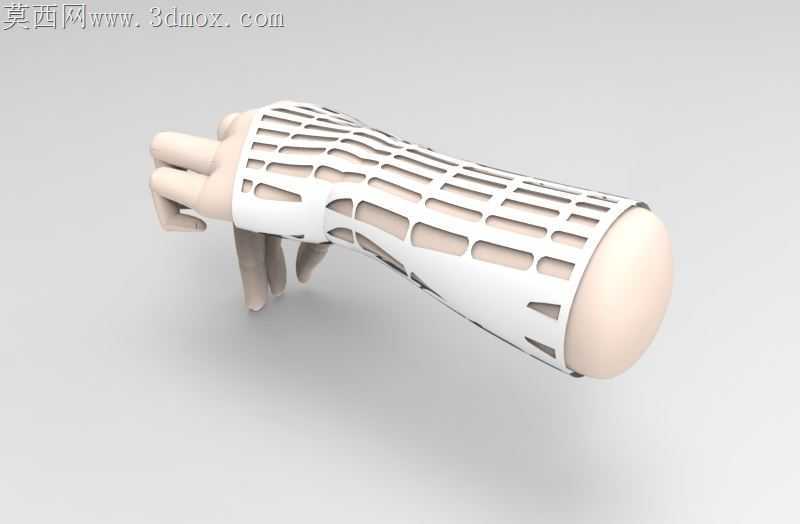

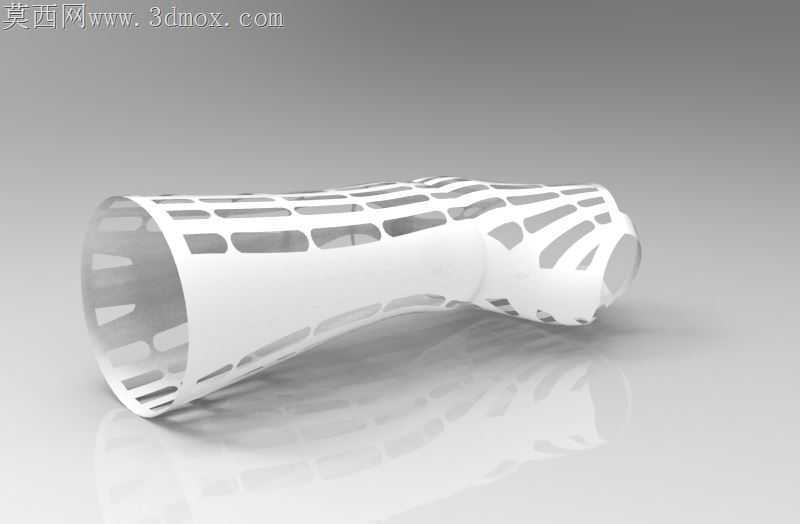

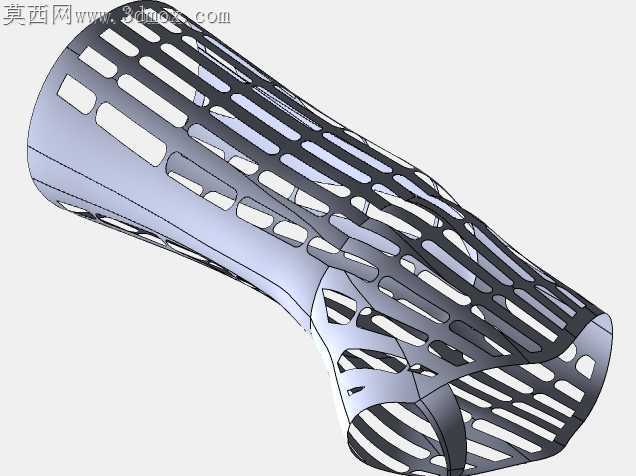

传统石膏外固定在临床使用中一直存在透气性差、重量偏大、贴合度难以精准适配不同患者臂型的痛点，长期佩戴易引发皮肤闷疹、肌肉压迫性不适，还无法随时观察患肢恢复状态。这款护臂采用3D打印适配的镂空格栅结构，从加工适配角度做了全链路的细节打磨。格栅条带的走向完全贴合前臂肌群的自然轮廓，每一处镂空孔洞的尺寸都经过反复调试，既保证足够的结构支撑强度，避免固定期间患肢出现非必要移位，又能让皮肤充分接触空气，减少长期佩戴的闷热不适感。护臂两端的边缘做了圆弧过渡处理，没有尖锐棱角，避免佩戴时剐蹭皮肤或者勾扯衣物，靠近腕部的位置特意收窄了格栅密度，适配腕关节活动时的微小形变余量，不会因为过度刚性约束影响后期康复训练的活动度。内壁预留了适配柔性衬垫的0.8mm装配公差，打印完成后可以直接粘贴医用级海绵衬垫，不用二次打磨内壁就能保证佩戴贴合度，减少3D打印件表面层纹对皮肤的摩擦刺激。格栅的壁厚统一设置为1.8mm，这个厚度刚好匹配常用PLA、光敏树脂等3D打印材料的成型特性，打印时不需要额外添加支撑结构，悬空的格栅部位也不会出现塌边、翘曲的成型缺陷，大幅降低打印失败率，缩短单件制作周期。不同区域的格栅孔隙率做了差异化调整，前臂靠近肘关节的位置受力更大，孔隙率控制在35%左右，保证足够的抗弯折强度，靠近腕部的区域孔隙率提升到55%，兼顾轻量化和佩戴舒适度，整个护臂打印完成后的重量不到同防护等级石膏护具的四分之一，患者佩戴时的负重感大幅降低。护臂的开合边缘做了嵌入式的绑带卡槽设计，不需要额外打孔就能固定医用魔术绑带，绑带的拉紧力可以通过格栅间隙均匀分散到整个护臂表面，不会出现局部压力过大压迫血管的问题。打印时的层纹方向顺着格栅条带的走向排布，后期只需要简单打磨边缘就能达到医用佩戴的表面粗糙度要求，不需要复杂的后处理工序，适配临床快速定制的需求，针对不同患者的臂型扫描数据，只需要调整整体轮廓参数就能快速生成适配的打印模型，不需要重新设计格栅结构，大幅提升定制化康复辅具的制作效率。
