120毫米带过滤结构面板散热风扇

在工业电控柜、通讯基站机柜、桌面级DIY机箱、小型精密设备通风回路的设计场景里，带过滤功能的120mm规格面板风扇是出镜率极高的风冷配套组件，很多刚接触结构设计的工程师容易把这类部件当成标准件直接选型，却忽略了过滤结构与扇叶本体的集成设计会直接影响通风阻力、防尘等级与后期维护成本，这套三维结构刚好把集成式过滤风扇的设计细节做了完整还原。

从实际使用场景来看，这类风扇的核心作用是在封闭或半封闭的设备腔体内部形成定向空气流，把腔体内功率器件、PCB板卡、电源模块工作产生的积热带出设备外部，同时前置的格栅过滤结构可以阻挡环境中的浮尘、纤维碎屑、大颗粒杂物进入腔体内部，避免积尘覆盖电路板造成绝缘下降、散热效率衰减，甚至是静电击穿、散热风道堵塞的故障。和单独安装风扇再加装外置防尘网的方案相比，这种集成式结构不需要额外设计防尘网的固定压框，安装时只需要在设备面板上开出对应尺寸的方孔，用螺丝穿过四个角的安装孔位就能完成固定，装配工序更短，整体外露的平整度也更好，不会出现外置滤网凸出于面板、影响设备外观整体性的问题。

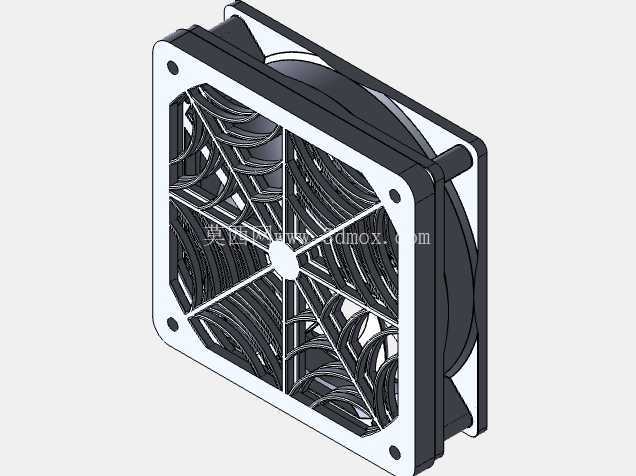

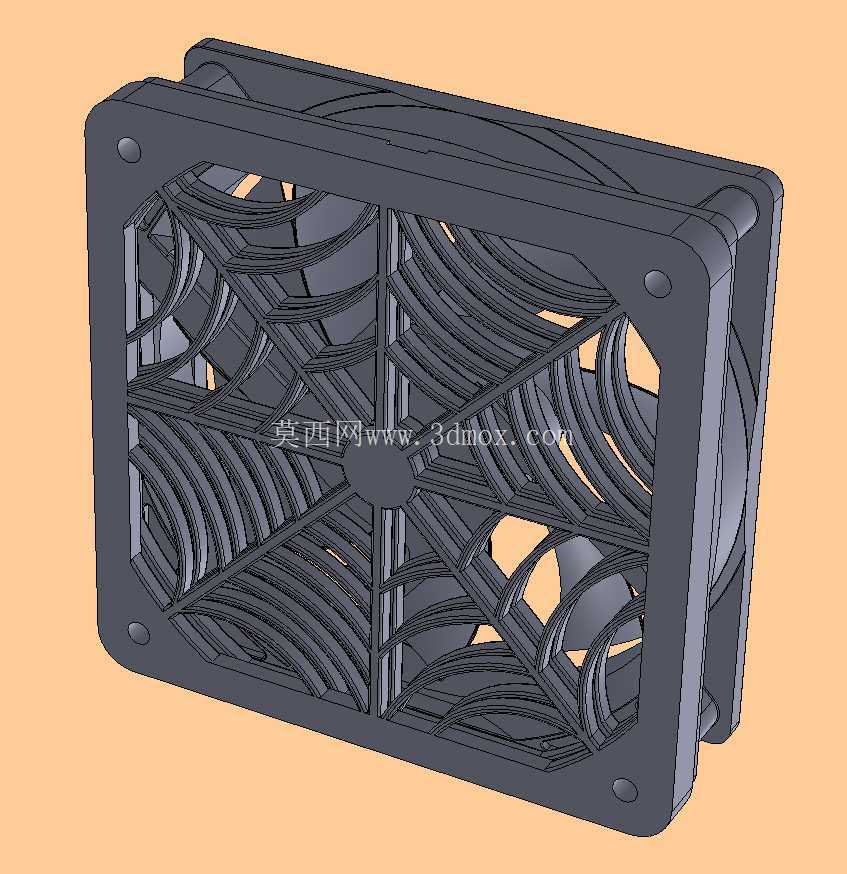

设计思路上，这套结构把过滤格栅和风扇外框做了一体化的布局，外框采用标准120mm方形扇的通用安装边界，四个角的安装沉孔位置完全适配行业通用的120风扇安装孔距，不管是替换原有同规格的无过滤风扇，还是在新设备上做预装，都不需要重新调整安装孔位的设计参数。前置的过滤格栅采用蛛网式放射筋结构，筋条的走向顺着扇叶旋转的气流方向做了弧度适配，尽可能降低格栅本身对气流的阻挡，减少风噪与风压损失；筋条之间的间隙经过尺寸校核，既可以阻挡直径1mm以上的固体颗粒进入，又不会因为间隙过小造成通风量不足。如果实际使用场景只需要通风过滤不需要主动送风，建模时可以直接抑制内部的扇叶与转子结构，单独保留外框与过滤格栅作为通风过滤网组使用，不需要重新绘制过滤面板的结构，大幅提升了结构复用性。

从安装边界来看，整体外框的外形尺寸严格遵循120mm风扇的通用规格，厚度方向集成过滤格栅后比普通无框风扇略厚，设计安装位时需要预留足够的腔体内部深度，避免扇叶转动时和腔体内的元器件、线束产生干涉。四个角的安装孔采用沉头设计，装配后螺丝头不会凸出于面板表面，既可以避免刮擦，也能让设备外表面更整洁。扇叶部分采用常规的轴流扇叶曲面，叶片数量与弧度经过气流仿真优化，在相同转速下可以输出足够的静压，克服过滤格栅带来的风阻，保证实际通风量满足设备散热需求。外框的边角做了小圆弧过渡，避免安装时锐边划伤操作人员，也能减少应力集中，提升塑料注塑成型时的成品率，减少边角缺料、应力开裂的问题。

很多工程师在选型这类集成过滤风扇时，容易只关注风扇的风量参数，忽略过滤格栅的风阻影响，实际装配后发现散热效果达不到设计预期，这套三维模型可以直接导入流体仿真软件，模拟不同转速下格栅前后的风压损失、实际出风流量，提前验证散热方案的可行性，不需要再单独简化过滤结构的模型，能节省不少前期方案验证的时间。对于做设备改型的场景，也可以直接在这个模型的基础上调整格栅的筋条密度、安装孔位的尺寸、外框的厚度，快速适配不同防护等级、不同安装空间的使用需求，不用从零开始绘制结构。
