入耳式耳机出声端壳体结构三维设计

项目分类:铸造模 发布时间:2026-05-21 ID:1149004
  • 入耳式耳机出声端壳体结构三维设计
  • 入耳式耳机出声端壳体结构三维设计
  • 入耳式耳机出声端壳体结构三维设计
  • 入耳式耳机出声端壳体结构三维设计
  • 入耳式耳机出声端壳体结构三维设计

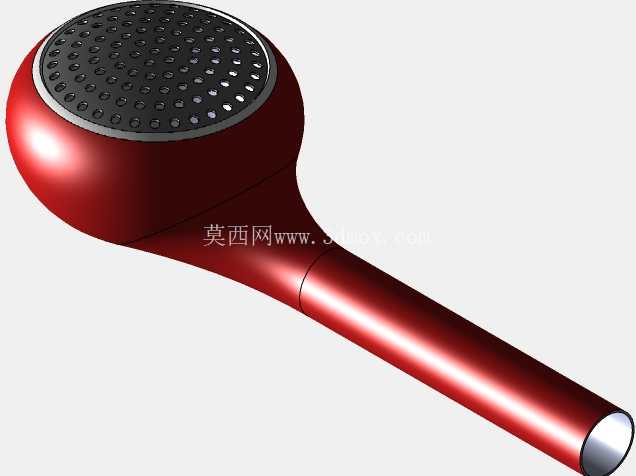

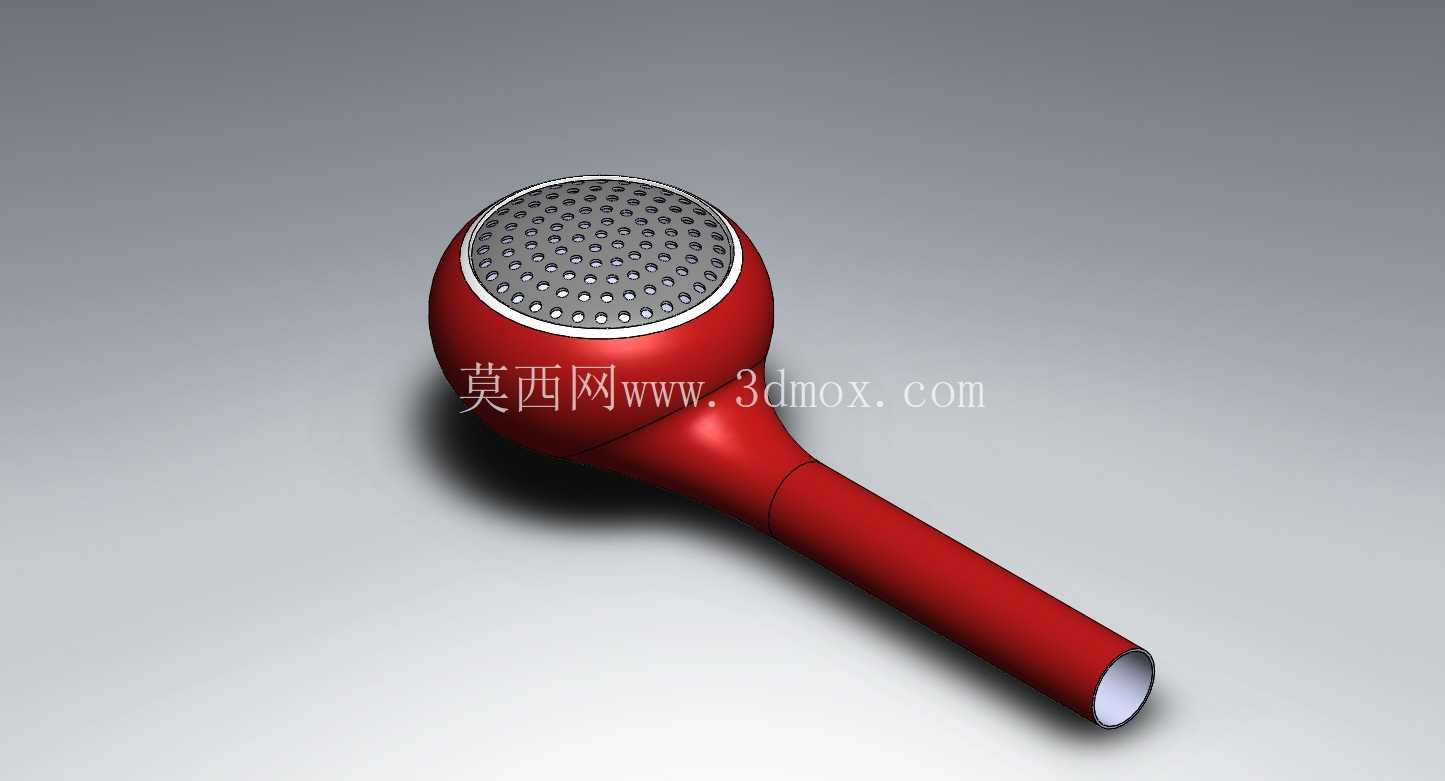

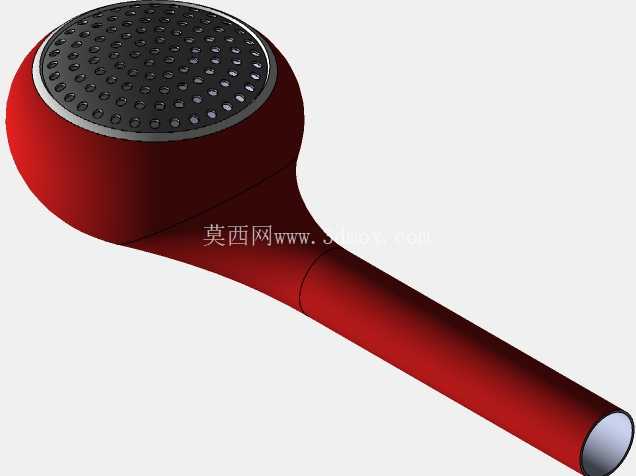

这款入耳式耳机的出声端壳体结构,在消费电子声学配件的量产环节中,主要适配金属粉末注射成型或者精密压铸的铸造工艺路线,是耳机整机组装里直接决定出声一致性与佩戴贴合度的核心外观功能件。从实际使用场景来看,该部件直接贴合用户耳甲腔位置,长柄段延伸至耳道入口附近,出声面正对耳道方向,既要承担内部发声单元的固定限位作用,也要为出声网提供稳定的安装支撑面,同时壳体表面的弧度设计需要匹配多数人群的耳内轮廓,降低长时间佩戴的异物感。

设计过程中首先要平衡声学性能与结构强度的关系,出声端的网孔区域采用均匀密布的通孔布局,孔位间距经过声学仿真验证,既可以阻挡外界灰尘、耳垢进入腔体损坏发声单元,也不会对高频声波的传递造成额外衰减,网孔区域的下沉式台阶设计,能够为防尘网布或者金属网片预留0.15mm的粘贴安装空间,避免网片突出壳体表面造成佩戴剐蹭。长柄段的中空结构是走线通道,内部直径预留了1.2mm的穿线空间,能够兼容常规的漆包线与抗拉凯夫拉拉线,柄部末端的倒角处理,是为了适配线材外的硅胶护套安装,护套与柄部采用过盈0.2mm的配合尺寸,能够避免日常使用中线材弯折处出现断裂或者松脱的问题。

从铸造工艺的实现角度来看,整个壳体的壁厚控制在均匀0.8mm,没有出现壁厚突变的结构,避免压铸或者金属注射成型过程中出现缩孔、填充不满的缺陷,出声面与柄部的过渡位置采用R3的圆角过渡,既能够降低铸造时的熔体流动阻力,也能减少后续抛光工序的加工量。壳体的外表面没有设计倒扣结构,分型面设置在出声面与柄部的中心对称面上,模具开模时可以直接沿轴向顶出,不需要额外的抽芯结构,能够有效降低模具的加工复杂度与量产时的不良率。

安装边界方面,壳体出声端的内圈直径设计为10mm,能够适配常规10mm动圈单元的安装尺寸,单元与壳体内壁采用0.1mm的间隙配合,点胶固定后不会出现松动移位的问题;柄部的总长度为18mm,整机组装后柄部不会突出耳郭过多,兼顾佩戴隐蔽性与握持调整的操作空间。壳体的外表面粗糙度要求达到Ra0.8,后续经过阳极氧化或者喷涂处理后,能够获得细腻的触感,同时红色的外观配色也能满足消费电子的外观差异化需求。在结构可靠性验证环节,该壳体需要承受1.2米高度的自由跌落测试,柄部与出声端的连接位置做了局部加厚0.2mm的处理,避免跌落时出现连接断裂的问题,网孔区域的孔壁厚度保持0.3mm,既保证开孔率,也能承受日常使用中的手指触碰压力,不会出现网面凹陷变形的情况。

实际量产中,该铸造件的脱模斜度控制在1.5度,既保证开模顺利,也不会造成壳体尺寸偏差影响后续的组装配合,所有边缘位置都做了R0.2的圆角钝化处理,避免组装或者使用过程中出现锐边划伤的问题。内部的腔体空间经过容积测算,能够匹配对应发声单元的后腔容积需求,不会因为壳体尺寸偏差造成声学参数偏移,保证同批次产品的音质一致性。
