碳酸饮料皇冠型密封瓶盖结构设计

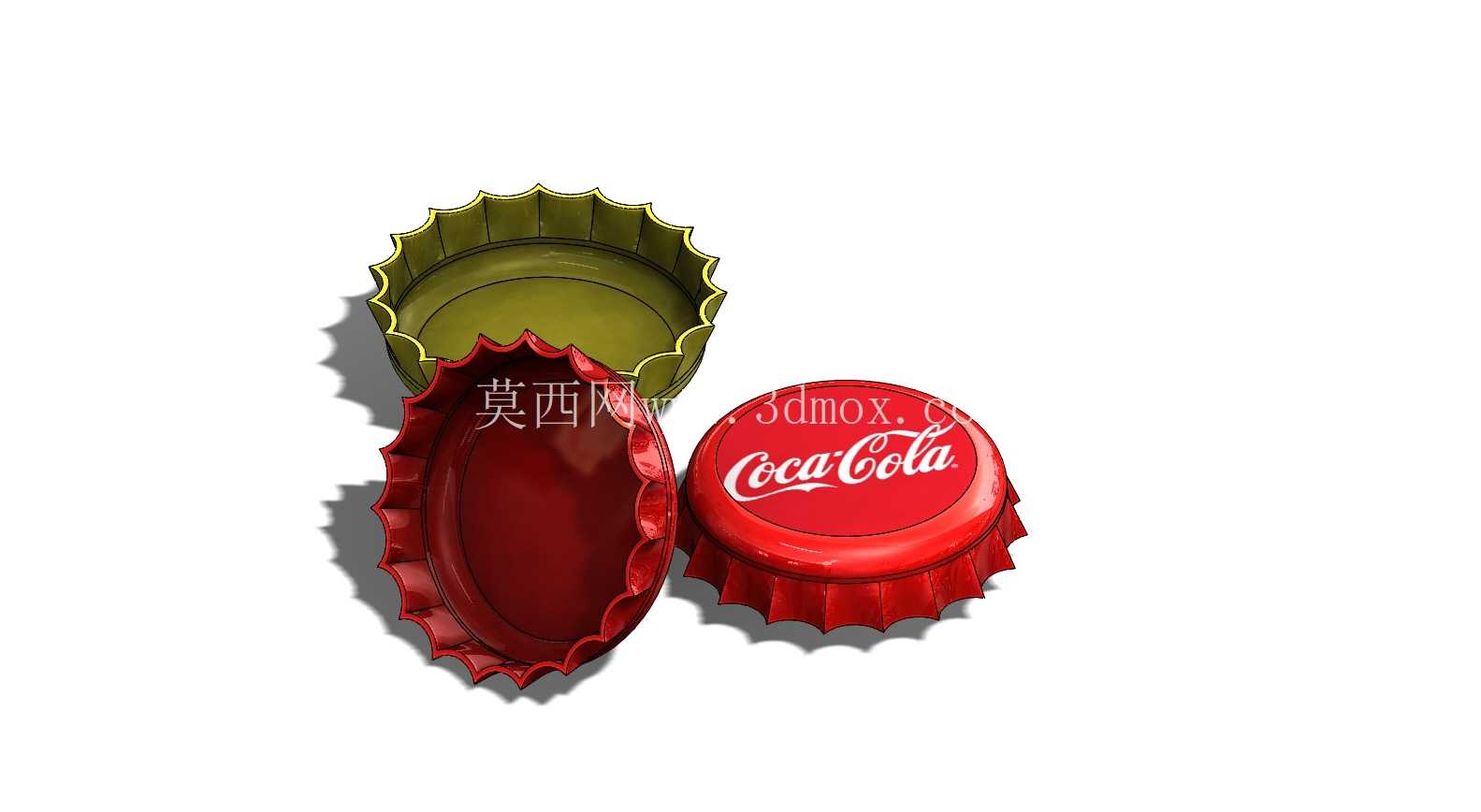

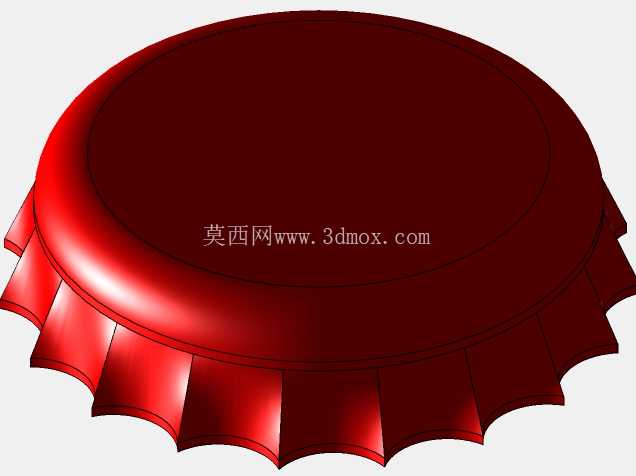

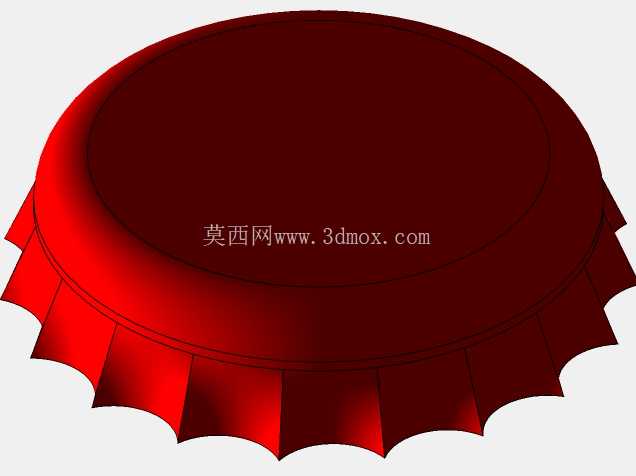

日常接触的碳酸饮料瓶口密封件，也就是常见的皇冠型压合瓶盖，其结构设计直接关系到饮品的密封保压性能与开启便利性，这类零件的成型模具开发，需要兼顾冲压成型的工艺可行性与成品的功能达标率。从实际应用场景来看，这类瓶盖广泛适配玻璃瓶装碳酸饮品、部分瓶装发酵饮品的瓶口密封，核心作用是在饮品灌装完成后，通过压合设备将瓶盖边缘的齿形结构压扣在瓶口的环形凸缘下方，配合瓶盖内侧的密封垫片，实现瓶内二氧化碳的保压封存，同时阻隔外部空气、杂质进入瓶内，避免饮品氧化变质或者出现漏气失压的问题。

从功能特性层面拆解，这类瓶盖的齿形边缘数量、齿形的弯折角度都有明确的工程要求，齿形数量过多会导致压合时需要的下压力过大，增加灌装线压盖设备的负载，同时提升开启难度；齿形数量过少则会导致扣合点位不足，瓶内压力波动时容易出现局部脱扣漏气的问题。瓶盖顶面的平整区域除了承载品牌标识印刷功能外，其平面度也有严格要求，若顶面成型后存在翘曲，会导致压盖设备的压头接触受力不均，部分齿形压合不到位，直接影响密封合格率。瓶盖内侧的密封垫片安装槽深度需要匹配垫片厚度，过浅会导致垫片压合后溢出，过深则会导致垫片压缩量不足，密封面存在间隙。

在设计思路上，这类瓶盖的成型属于典型的薄板冲压成型工艺，首先要确定原材料的选用，一般采用镀锡薄钢板也就是马口铁作为基材，材料厚度根据瓶内额定压力调整，常规碳酸饮品用瓶盖的基材厚度在0.22mm到0.28mm之间，厚度过薄会导致压合后齿形回弹量过大，扣合力不足；厚度过厚则会增加材料成本，同时提升冲压成型的设备吨位要求。建模过程中需要重点关注齿形的展开尺寸计算，因为冲压过程中材料会发生拉伸与挤压变形，齿形的落料尺寸不能直接按照成型后的齿形轮廓等比展开，需要结合材料的延伸率、冲压时的压边力参数预留变形余量，避免成型后齿形高低不齐、边缘出现毛刺或者撕裂缺陷。

关于安装边界与配合尺寸，这类瓶盖的内径需要严格匹配对应瓶口的外径，常规29mm标准口径的玻璃汽水瓶，瓶盖的成型内径控制在28.8mm到28.95mm之间，预留0.05mm到0.2mm的过盈配合量，确保压合前瓶盖可以顺利套在瓶口上，不会出现卡滞或者间隙过大定位偏移的问题。瓶盖的整体高度也就是从顶面到齿形末端的尺寸，需要匹配瓶口凸缘到瓶口顶端的距离，常规尺寸在6.2mm到6.5mm之间，高度过高会导致压合后齿形末端超过瓶口凸缘下方的扣合位置，扣合有效长度不足；高度过低则会导致压合时瓶盖顶面过度挤压瓶口顶端，容易造成瓶口破损或者密封垫片过度压缩失去弹性。齿形的弯折角度设计为125度到130度之间，这个角度区间既可以保证压合时齿形能够顺利沿着瓶口凸缘的斜面弯折扣合，又能保证扣合后齿形与凸缘下表面的贴合面积足够，提供稳定的扣合力，消费者使用开瓶器撬动时，齿形能够沿着撬动力的方向顺利变形开启，不会出现局部齿形断裂残留在瓶口上的问题。

在模具设计层面，这类瓶盖的连续冲压模需要依次完成落料、一次拉伸成型、齿形冲压切边、卷边、内侧注胶垫片成型等工序，每个工序的定位公差需要控制在0.02mm以内，避免多工序累积误差导致成品尺寸超差。建模时需要重点验证拉伸工序的材料流动情况，避免瓶盖侧壁出现拉伸变薄超差的问题，一般要求侧壁最薄处的厚度不低于原材料厚度的90%，否则压合过程中侧壁容易出现开裂，导致密封失效。另外瓶盖外侧的印刷区域需要预留足够的平整面，避免成型过程中表面出现拉伤或者褶皱，影响后续的印刷标识效果。从实际生产线的适配角度，这类瓶盖的出料方向、堆叠兼容性也需要在设计时考虑，成型后的瓶盖需要能够顺利在理盖设备中按照统一方向排序，进入压盖设备的送料轨道，因此瓶盖外侧的锥度需要控制在合理范围，锥度过大容易出现堆叠时卡滞，锥度过小则会导致理盖时正反方向识别出错，影响灌装线的运行效率。
