宝可梦主题精灵球球形结构三维设计

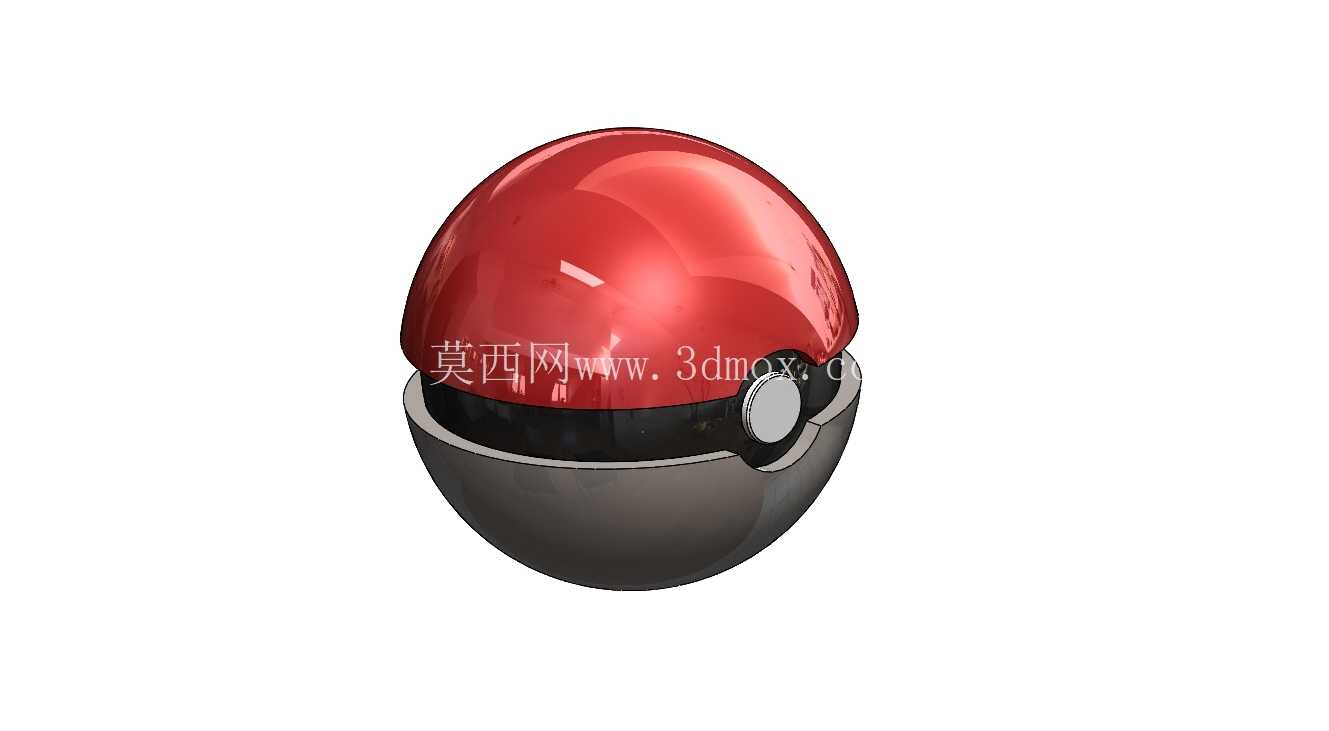

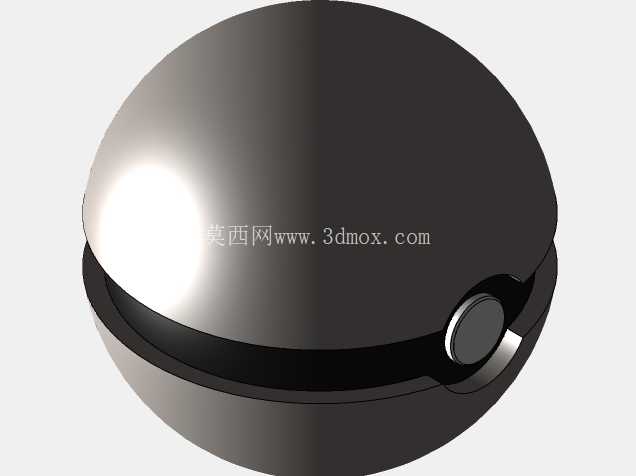

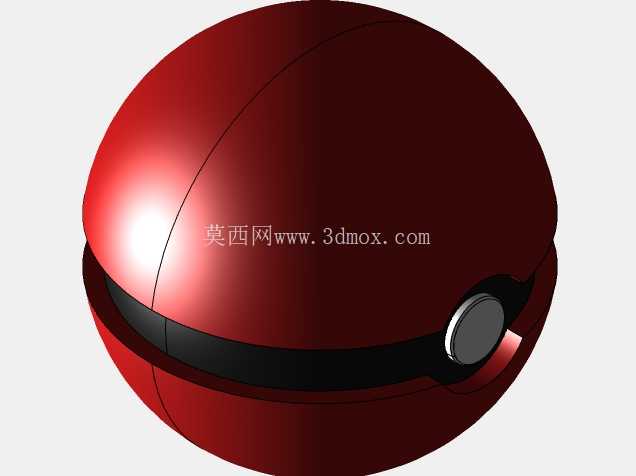

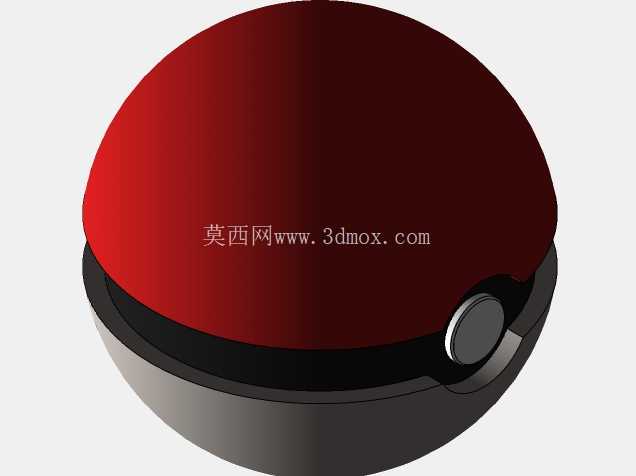

这款球形结构的设计原型来自大众熟知的精灵球形象，在实际工程落地层面，这类球形拼接壳体结构可覆盖多个应用场景，小到文创手办的开合收纳配件、潮玩展示摆件，大到工业领域的球形防护外壳、小型密封舱体结构设计，都能参考其分模与拼接逻辑。从结构功能来看，该设计采用经典的上下半球分瓣式结构，上半球为弧面整壳，下半球为配套的承接壳体，中间设置环形分隔带与侧置的圆形卡扣按键，既还原了视觉层面的辨识度，也满足了实际开合使用的功能需求——侧置按键可作为上下壳体的锁止触发结构，按压后可实现上下半球的分离，内部预留的中空腔体可放置小型物件、电子元件或者装饰内芯，适配不同场景的使用需求。

在设计思路层面，首先要解决的是球形曲面的顺滑度问题，建模阶段需要保证上下半球的球面曲率完全一致，合模面的环形接缝处要做0.1mm以内的公差配合，避免出现拼接错位、接缝不均的问题；中间的黑色环形分隔带并非独立装饰件，而是作为上下壳体的定位限位结构，其内径与上下半球的合模端外径做过渡配合，装配时可快速定位，减少装配调整的工作量。侧置的圆形按键结构需要做滑动行程限位，按键内部预留弹簧安装位，保证按压后可自动回弹，同时按键端面与球面的弧度要做随形处理，避免突出球面过多影响整体握持手感，也不会因为凹陷过深导致积灰、按压卡顿的问题。

从外形尺寸与安装边界来看，该球形结构的整体外径可根据实际使用场景做等比例缩放，常规手办摆件尺寸可设置为直径70mm左右，握持时刚好可单手握持，符合日常把玩的尺寸需求；如果作为工业防护外壳使用，可根据内部容纳的元件尺寸放大直径，此时需要调整壳体壁厚，常规文创类产品壁厚设置为2mm即可满足结构强度需求，若作为工业防护使用，壁厚需提升至3-5mm，同时在壳体内侧增加加强筋结构，提升抗冲击性能。合模面的位置选择在球体赤道线位置，这个位置的分模逻辑最适合铸造或者注塑生产，脱模时不会出现倒扣结构，无需额外设计复杂的抽芯结构，可大幅降低生产制造成本。

在实际生产适配层面，该结构完全适配铸造模的生产工艺，上下半球均可采用半球形型腔直接脱模，中间环形分隔带可单独成型后与上下壳体装配，侧置按键作为独立小零件单独生产，整体装配流程简单，无需复杂的工装夹具即可完成组装。壳体表面的处理工艺也可根据需求灵活调整，上半球可做高光抛光处理还原亮面视觉效果，下半球可做哑光磨砂处理提升握持摩擦力，中间环形带做哑光黑处理提升视觉层次感，按键部分可做金属质感镀层提升精致度。需要注意的是，在结构设计时，上下半球的合模端面要做止口设计，也就是上半球的合模端做凸止口，下半球做对应的凹止口，配合长度设置为3mm左右，既可以保证装配后的同轴度，也可以提升壳体的密封性能，若需要做防水设计，可在止口位置加装环形密封圈，满足IP65级别的防水需求，适配户外使用的场景。

另外，该结构的中空腔体内部可根据使用需求做不同的结构设计，若作为收纳摆件使用，可在腔体内侧做软胶内衬，避免收纳的物件刮花；若作为电子类产品外壳，可在腔体内侧预留螺柱安装位，用于固定电路板、电池等元件，同时在对应按键的位置预留触发结构的安装空间，保证按键按压时可准确触发内部开关。在建模阶段需要重点校验球面的曲率连续性，避免出现曲面棱线、凹凸不平的问题，拼接后的整体球面要保证圆度公差在0.05mm以内，转动时不会出现偏心、晃动的问题。这类球形拼接结构的设计逻辑，除了文创周边领域，在工业传感器的球形防护外壳、球形阀门的阀芯结构、儿童玩具的球形拼接组件等领域都有很高的参考价值，其分模思路、卡扣锁止结构、公差配合逻辑都可以直接迁移到同类球形产品的设计中，减少重复设计的工作量，提升结构设计的可靠性。
