黄铜材质直通式减压阀三维结构设计

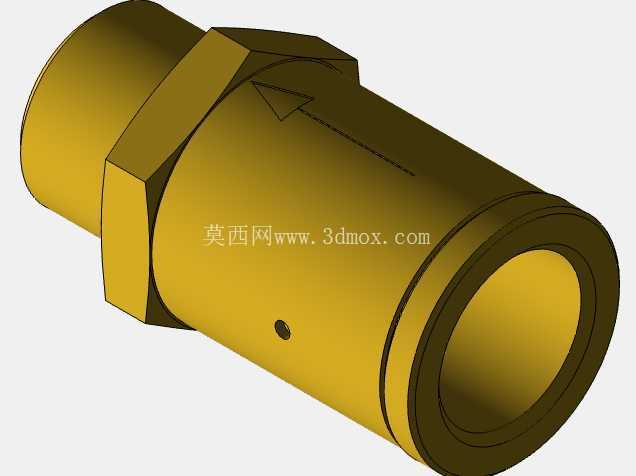

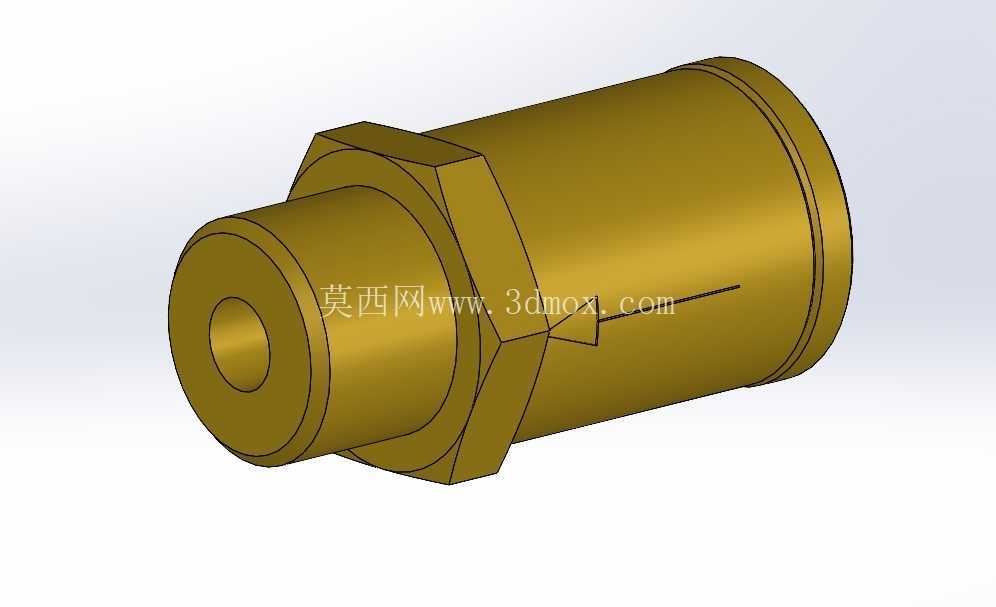

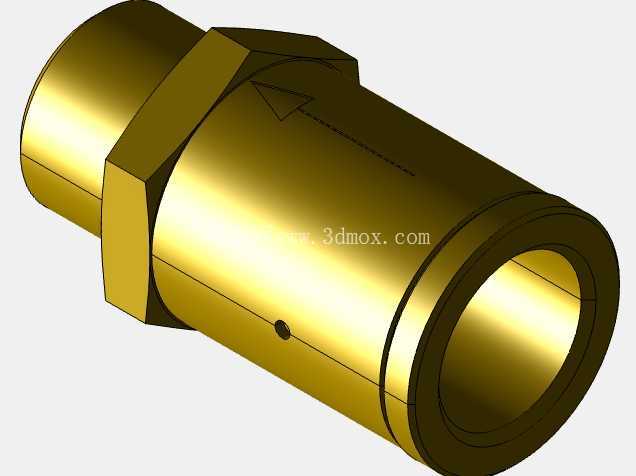

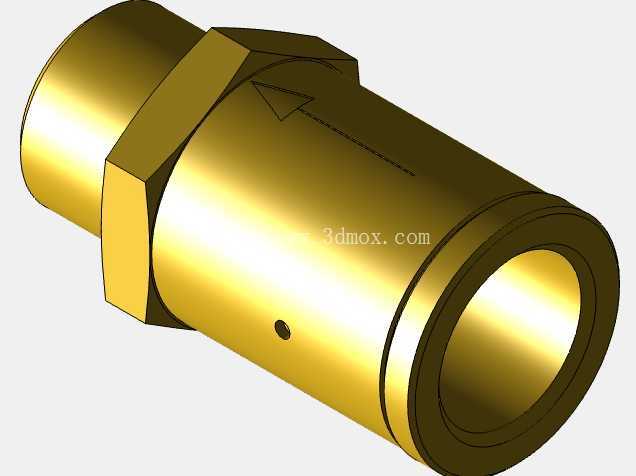

　　这款减压阀的结构设计完全围绕管路系统的压力稳定需求展开，从实际工况适配角度出发，整体采用直通式轴向布局，主体为黄铜锻压成型的一体式阀体，中段设置六角夹持位，完全匹配常规管路安装时的扳手操作空间，不需要额外设计专用工装就能完成现场装拆，这点在民用供水、小型液压回路、气动控制管线的日常维护场景里实用性很强。从功能实现逻辑来看，这款阀的核心作用是将上游侧的较高输入压力稳定降至下游设备可承受的工作压力区间，避免压力波动冲击后端精密元件，比如在小型气动设备的供气管路中，上游气源压力往往存在0.2-0.5MPa的波动，这款阀的内置阻尼与调压结构可以将下游输出压力波动控制在0.05MPa以内，完全满足常规气动执行元件、小型仪表的供气压力要求。

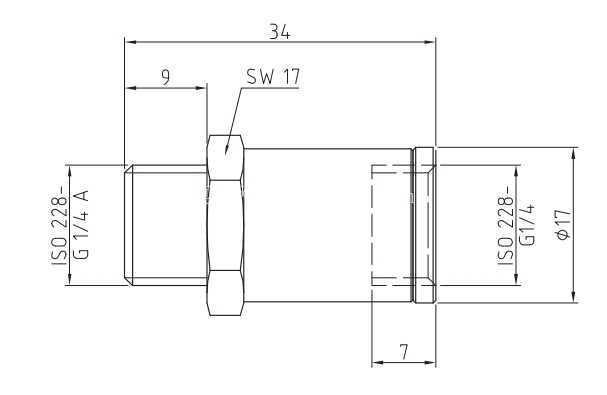

　　设计阶段首先考虑的是安装边界的适配性，阀体两端的外螺纹接口采用通用管螺纹规格，轴向总长度控制在常规管路阀件的安装间距范围内，六角对边尺寸符合标准扳手的夹持规范，不会出现安装时扳手打滑、或者相邻管路元件干涉的问题；阀体表面做了均匀的钝化处理，黄铜材质本身的耐腐蚀性适配水、低压油气、惰性气体等多种介质，不需要额外做表面镀层就能满足多数常规工况的使用要求。从内部流道设计来看，进油（气）端的中心孔做了圆弧过渡，避免介质流入时产生过大的局部压损，阀腔内部的调压组件安装位同轴度公差控制在0.02mm以内，保证阀芯移动时不会出现卡滞，长期使用的压力稳定性更好；阀体侧壁的工艺孔做了密封堵头设计，堵头安装位与外圆的垂直度经过校核，不会出现密封渗漏的问题。

　　在实际应用场景中，这类小型减压阀广泛用于小型液压站的支路调压、实验室气路的终端压力控制、家用供水设备的管路稳压、小型自动化设备的气动回路保护，相比大型工业减压阀，这款阀的结构更紧凑，重量更轻，不需要太大的安装空间，在紧凑型设备的管路布局里可以大幅节省安装空间。设计过程中特意将阀体的外圆做了阶梯式设计，靠近出口端的轴径略小于进口端，一方面是为了区分介质流向，安装时可以快速识别进出口方向，避免装反导致功能失效，另一方面阶梯轴的结构可以在安装时与管路接头的密封面形成更好的贴合，配合密封垫圈可以实现更高的密封等级，在1.6MPa的额定工作压力下不会出现外漏。

　　另外，阀体中段的六角结构不仅承担装拆夹持的作用，同时也作为阀体的加强筋位，在高压工况下可以提升阀体的结构强度，避免阀腔受压出现变形，经过有限元校核，在2倍额定压力下阀体的最大变形量不超过0.01mm，完全满足常规工况的强度要求。从建模细节来看，所有的棱角位置都做了0.2-0.5mm的倒角处理，既避免加工时出现应力集中，也能去除加工毛刺，防止安装时划伤操作人员或者损坏密封件；螺纹收尾位置做了退刀槽设计，符合机械加工的工艺要求，不需要后续额外的钳工处理就能直接进行装配。这款阀的整体结构没有冗余设计，所有结构特征都服务于功能实现与安装维护需求，没有为了外观增加不必要的曲面结构，加工工艺性好，常规的数控车床就能完成全部外圆、内孔、螺纹的加工，六角位可以通过铣削或者锻压预成型再精加工，生产成本可控，适合批量生产应用。
