透明半包围式定制PCB防护外壳结构

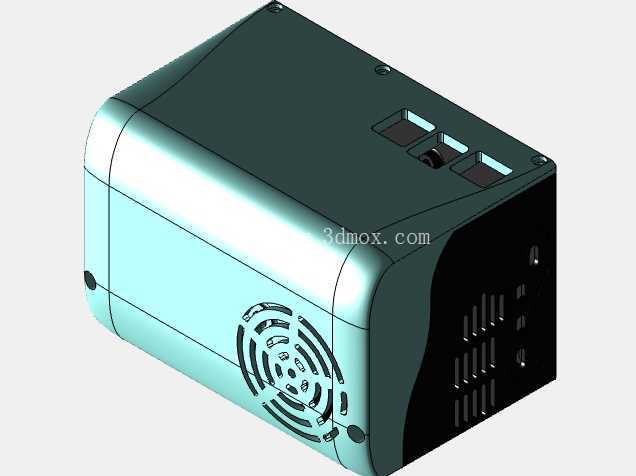

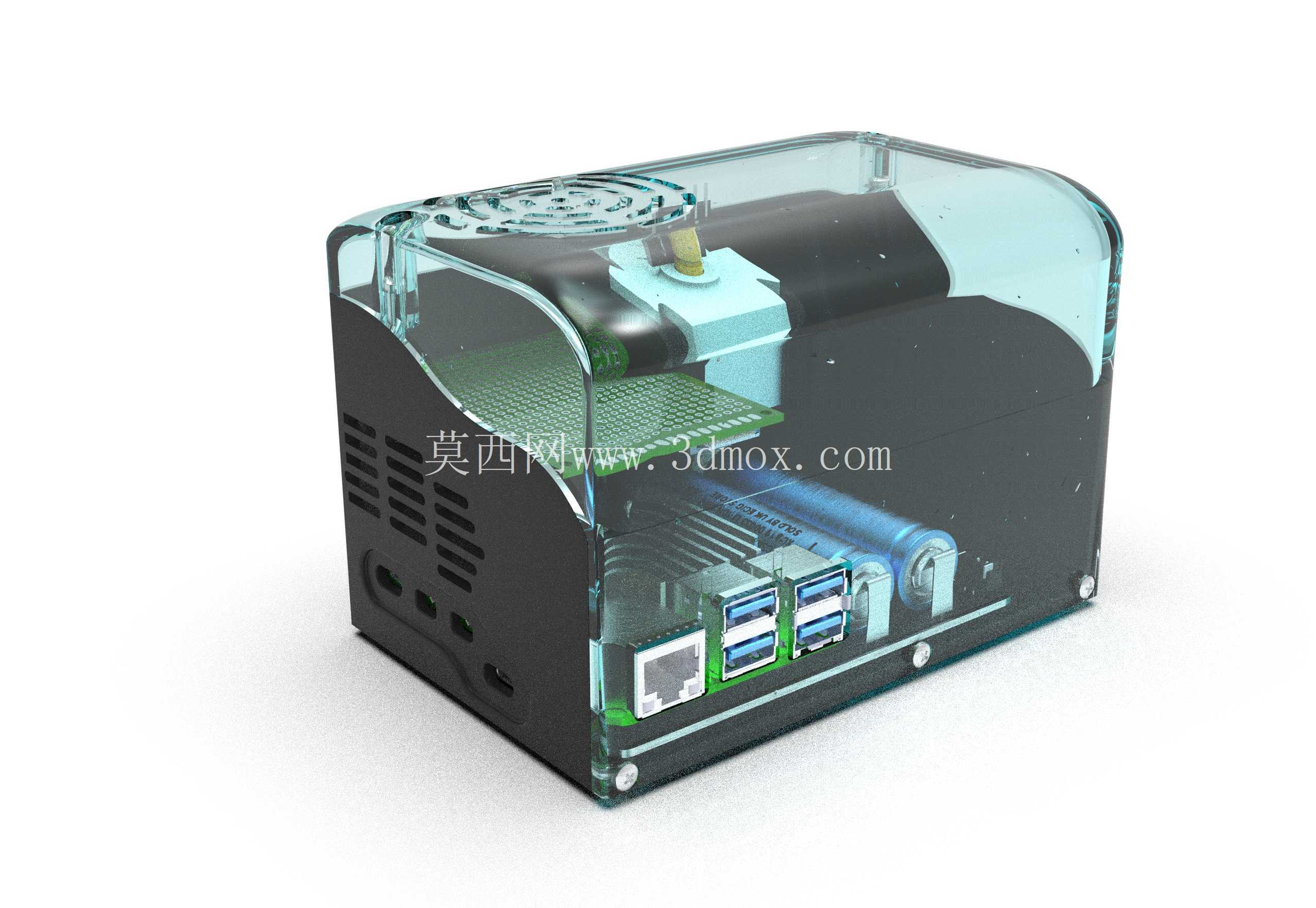

　　这款定制PCB外壳主要面向嵌入式控制板、小型工业通讯板卡的集成防护场景，在工业现场的小型数据采集节点、桌面级测试设备、边缘计算终端这类场景中，裸露的PCB板容易受粉尘、飞溅切削液、意外触碰导致的短路或元件损坏，这类定制化外壳可以在不额外占用过多安装空间的前提下，为板卡提供可靠的物理防护。从结构设计来看，外壳采用上下分件的组合形式，下半部分为压铸成型的深色基座，上半部分为高透的半包围罩体，这种组合方式一方面利用压铸基座的结构强度承担安装固定、接口定位的功能，另一方面透明罩体可以让运维人员不用拆解外壳就能直接观察板卡上的状态指示灯、元件运行情况，大幅降低现场排查故障的时间成本。

　　基座侧面预留了多组标准接口的开孔位置，包含双USB3.0接口、RJ45网口、电源输入接口的对应避让位，开孔边缘做了0.3mm的倒角处理，避免装配时刮伤接口外层的屏蔽层，同时接口位置的公差控制在±0.1mm范围内，保证板卡装配后接口能与外壳开孔完全对齐，不会出现接口被壳体遮挡导致插接头无法完全插入的问题。散热设计上，基座左侧面开有阵列式的通风栅格，栅格的开孔宽度控制在2.5mm，既可以保证空气流通带走板卡上主控芯片、电源模块产生的热量，又能防止直径较大的金属碎屑、杂物掉入壳体内接触电路板，透明罩体的顶部还预留了散热风扇的安装位，适配4010规格的轴流风扇，当板卡功耗较高时可以加装风扇形成主动散热风道，气流从侧面栅格进入，从顶部风扇位排出，覆盖板卡上的主要发热元件区域。

　　安装边界方面，外壳底部四个角设计了内嵌式的铜柱安装位，铜柱的高度为5mm，PCB板通过螺丝固定在铜柱上，板卡与基座底部之间留出足够的走线空间，方便板卡下方布置线材、焊接插针，不会出现线材被壳体挤压导致绝缘层破损的情况；外壳整体的边角做了R5的圆弧过渡，没有尖锐的棱角，在桌面放置或者机柜内安装时不会划伤操作人员、刮损相邻设备的表层漆面。透明罩体与基座的连接采用卡扣加定位柱的组合方式，四个定位柱先对齐基座上的定位孔完成预固定，再通过侧边的卡扣实现紧密扣合，不需要额外打螺丝，日常维护拆解时只需要拨开卡扣就能取下上盖，比全螺丝固定的结构拆装效率提升不少，同时扣合面设计了一圈0.8mm的凸台，嵌入基座上对应的凹槽内，能够阻挡大部分粉尘从拼接缝隙进入壳体内部，满足一般工业场景的IP防护需求。

　　在实际选型适配时，需要提前确认待安装PCB的板边尺寸、接口位置、最高发热元件的高度，这款外壳的内部容纳高度为35mm，只要板上最高元件不超过32mm都可以顺利装入，不会出现元件顶到透明上盖的问题；外壳底部还预留了两个M3的挂装孔，既可以直接平放在工作台面，也可以通过挂装孔固定在DIN导轨或者机柜内壁上，适配不同的安装场景。不同于通用型的标准塑料外壳，这款定制外壳的接口位置完全对应常用工业控制板的接口布局，不需要用户自行对壳体进行二次切割、开孔，拿到壳体后可以直接将对应规格的PCB板装入固定，大幅缩短小批量设备组装的加工周期，也避免了自行开孔导致的壳体开裂、开孔位置偏差等问题。壳体的压铸基座采用壁厚均匀的设计，整体壁厚控制在2mm，既保证了足够的结构强度，在受到轻微外力碰撞时不会出现变形挤压内部板卡，又不会因为壁厚过大导致整体重量过重，透明罩体采用耐冲击的透明材质，长期使用不会出现发黄变脆的问题，即使在有一定光照的工业环境下也能保持较长的使用寿命。
