透明防护壳式电气控制继电器结构

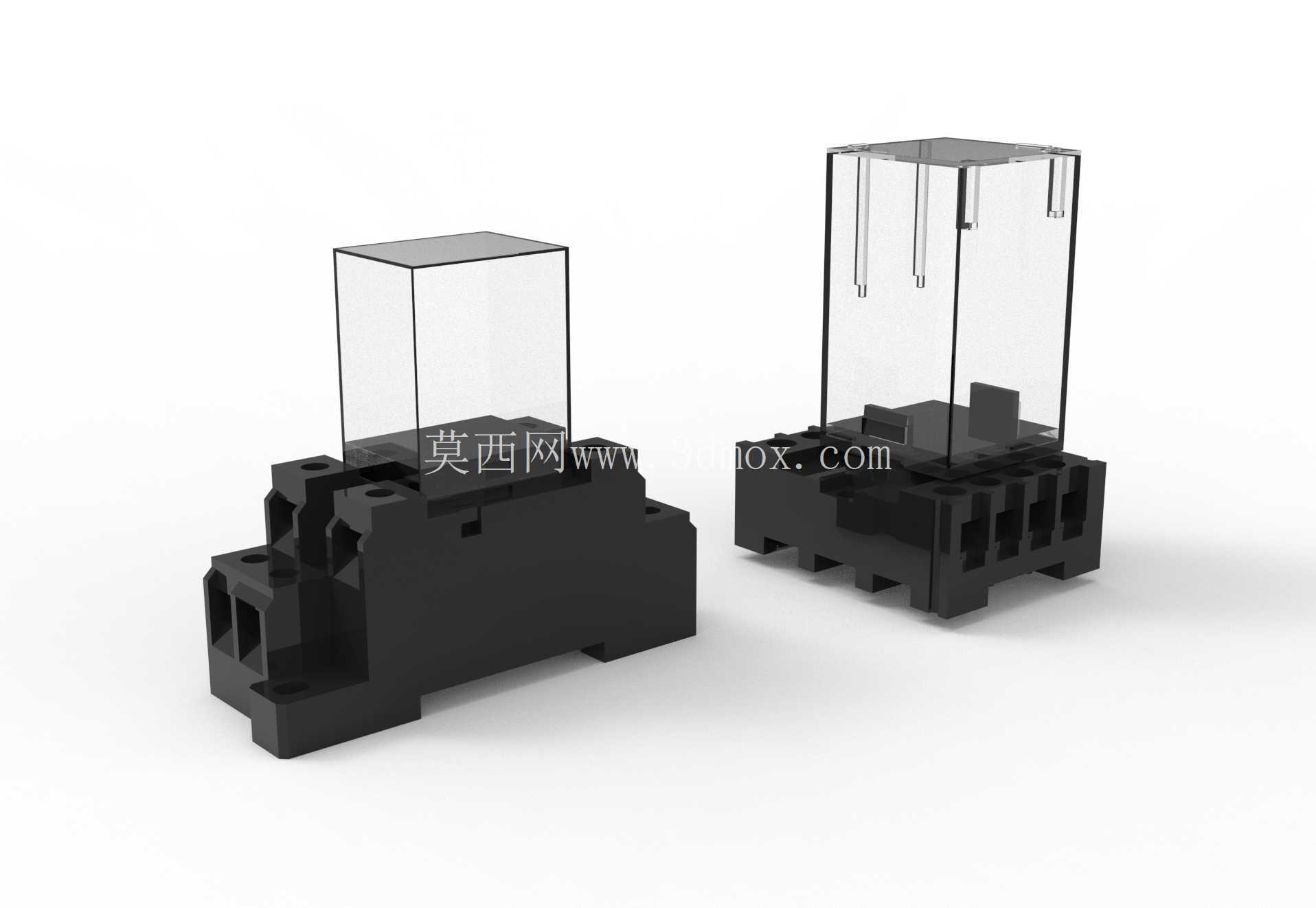

　　在低压电气控制回路的设计选型与三维布局工作中，这类带透明防护上壳的板接式继电器是工控配电、设备电控系统里的基础执行元件，日常做电控柜三维排布、小型控制装置结构设计时，经常需要调用这类元件的精准三维模型来核对安装间隙、接线空间与周边结构的干涉情况。从实际工程应用场景来看，这类继电器主要承担小电流控制信号对大电流负载回路的通断切换作用，常见于机床控制面板、小型自动化设备的信号中继、生产线工位的逻辑控制回路中，既可以直接焊接在PCB控制板上，也能搭配对应规格的接线底座安装在标准DIN导轨上，适配不同的电控装配需求。从产品功能特性来看，该款继电器采用黑色阻燃绝缘基座搭配高透明PC防护上壳的结构，基座部分集成了多组接线引脚位，引脚排布兼顾了焊接安装与插接底座的兼容性，透明上壳可以在不拆卸防护结构的前提下直接观察内部触点的吸合状态，方便现场运维人员快速排查回路故障，同时上壳与基座采用卡扣式配合结构，装配时无需额外紧固件，生产组装效率更高，绝缘外壳的爬电距离满足低压电器的相关安全标准，能够在常规工业车间的温湿度环境下长期稳定工作，避免灰尘、金属碎屑落入内部造成触点短路故障。

　　做这类元件的三维建模时，首先要明确实际安装的边界尺寸：基座部分的安装孔位、引脚间距需要严格匹配行业通用的安装规格，确保模型导入装配体后可以直接和配套底座、PCB板封装对位，不会出现安装错位的问题；透明上壳的壁厚要做均匀处理，拐角处做小圆弧过渡，还原实际注塑件的工艺特征，避免建模时出现壁厚突变导致的工艺不合理问题；基座上的接线槽、卡扣位的尺寸要预留足够的接线操作空间，比如接线螺钉的操作位要留出螺丝刀的活动间隙，引脚伸出基座的长度要匹配常规焊盘的焊接深度，避免实际生产时出现引脚过长顶到PCB板背面走线、或者过短焊接不牢的问题。

　　在做电控柜三维布局的时候，这类继电器的排布需要注意和周边断路器、接线端子的安全间隙，尤其是带透明上壳的款式，上壳顶部要预留至少5mm的散热空间，避免相邻发热元件长期烘烤导致透明壳老化开裂；如果是多只继电器并排安装的场景，要注意相邻继电器基座之间的间隙不小于2mm，方便后期单独拆卸更换故障元件，不用拆解周边的其他电气元件。另外在建模过程中，要区分不同材质的外观特征：黑色基座部分是哑光阻燃材质，表面做细晒纹处理，透明上壳是高光透明材质，建模时可以通过不同的外观质感区分，方便后续做渲染出图或者装配评审的时候快速识别部件结构；基座底部的定位凸台、卡扣凹槽的细节要还原到位，这些结构是和安装底座配合的关键定位特征，如果建模时忽略了这些细节，在做虚拟装配的时候就无法验证底座和继电器的配合松紧度，可能导致实际装配时出现卡扣卡不紧、继电器容易从底座脱落的问题。

　　从实际选型的角度来看，这类多引脚的继电器通常对应多组常开常闭触点，建模时引脚的编号标识位置也要和实物保持一致，方便电气设计人员在三维环境下核对接线线号，避免后期接线时出现引脚接错的问题；基座侧面的防呆结构也要准确还原，防止安装时方向插反导致回路接线错误。很多刚接触电控结构设计的工程师在调用这类元件模型的时候，经常会忽略安装底座的高度尺寸，导致整体电控组件的安装高度超出柜体的内部空间边界，或是预留的接线弯曲半径不足，导致接线时导线弯折过度损伤线芯，所以在建模时不仅要做继电器本身的结构，还要把配套安装状态下的整体占用空间、接线区域的操作空间都在模型里体现出来，方便布局时提前核对空间余量。
