嵌入式安装数显温度控制器结构设计

这款盘装式温度控制器，是工业电控系统里常见的前端测控元件，日常在恒温烘道、小型注塑机料筒温控、实验箱温控回路、包装设备热封工位、低压成套控制柜里都能见到它的身影，核心作用是采集前端热电偶、热电阻传回的温度信号，经过内部运算后输出开关量或者模拟量信号，控制加热、制冷回路的通断或者功率输出，把被控对象的温度稳定在工艺要求的区间内。

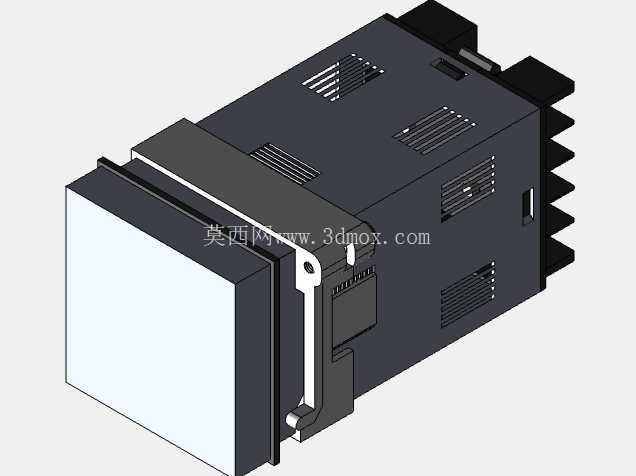

从结构设计来看，这款产品采用了工业仪表通用的嵌入式卡装结构，前面板为标准正方形操作面，边缘做了细微的倒角处理，避免安装时刮伤操作人员手部，面板与柜体安装面贴合后可以遮挡安装开孔的边缘毛刺，兼顾防护与美观。主体外壳采用阻燃ABS工程塑料注塑成型，壳体侧面设计有多组平行的通风散热槽，既可以减轻整机重量，也能让内部电路板工作产生的热量通过自然对流散出，避免长时间工作时内部积热导致元器件参数漂移，影响温控精度。

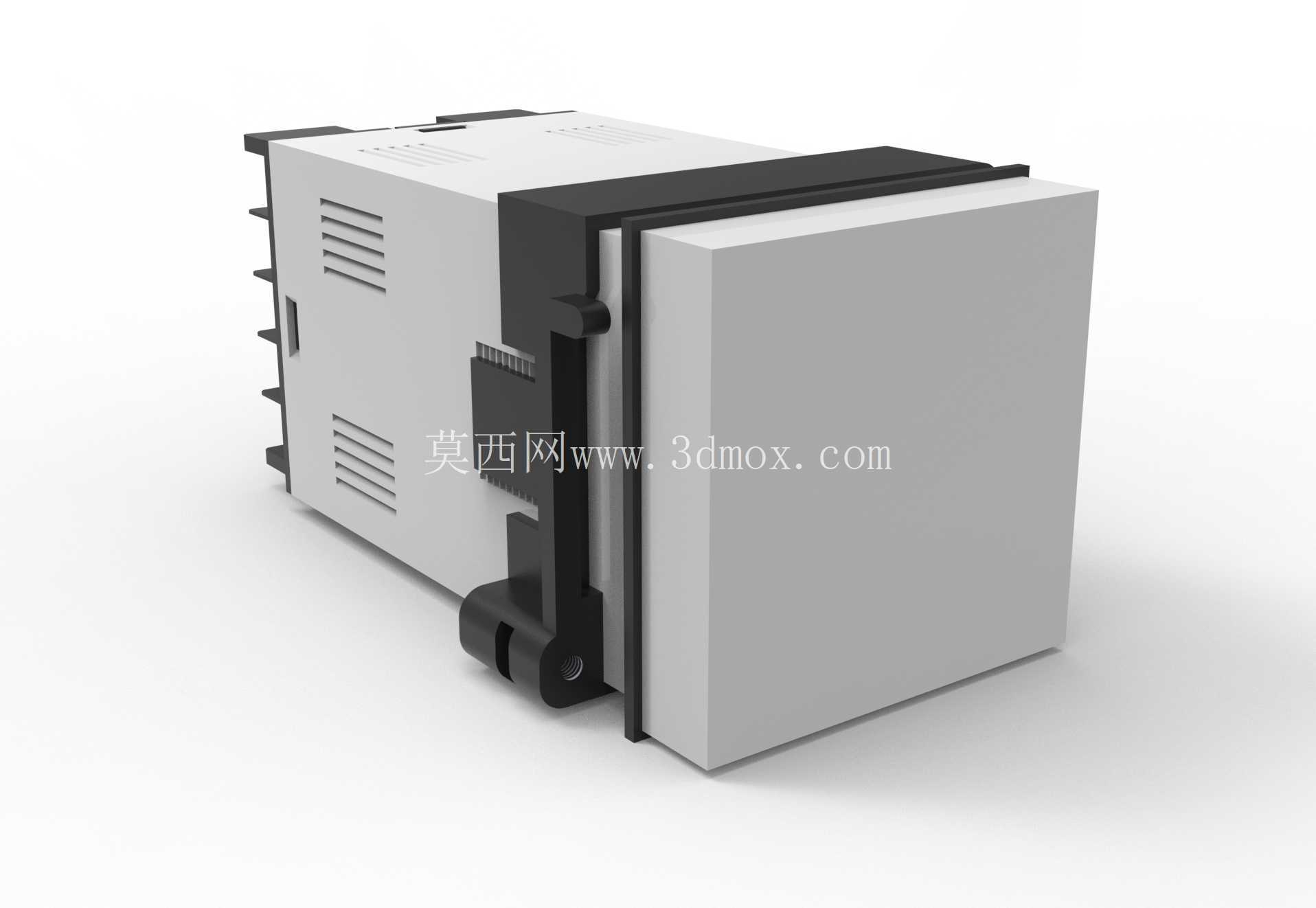

安装结构上，壳体两侧配置了弹性卡扣式安装支架，安装时不需要额外的固定螺丝，只需要在电控柜面板上开出对应尺寸的方形安装孔，将仪表主体从面板正面推入开孔，两侧的卡扣会自动卡在面板背面，配合前面板的限位台阶实现快速固定，拆卸时只需要按压两侧卡扣的解锁位就能将仪表从正面抽出，极大方便了后期的维护更换，不需要在柜内预留过多的操作空间。壳体尾部预留了接线端子的安装空间，端子排布采用分层设计，强电输出端子与弱电信号端子分开布置，减少接线时的误操作概率，同时强弱电分区也能降低强电回路对微弱温度采集信号的电磁干扰，保证采样稳定性。

从建模细节来看，整个模型还原了实物的装配间隙，卡扣的弹性臂厚度、通风槽的宽度深度、前面板与壳体的配合止口都按照实物比例还原，壳体上的定位筋、卡扣限位凸台都做了细节呈现，没有做过度的简化。安装边界方面，这款仪表属于标准48*48mm盘面规格，安装开孔尺寸为45*45mm，柜体内部需要预留的进深尺寸要包含接线后的线缆弯曲半径，通常预留100mm以上的进深空间即可满足安装需求，安装时面板与柜体之间可以根据防护需求加装密封胶条，实现盘面的IP65防护等级，适合在有少量粉尘、溅水的工业现场使用。

在实际选型配套时，这类温控器的安装位置通常布置在电控柜的中上部操作区，高度距离地面1.2-1.5m，方便操作人员观察数值、调整参数，建模时如果做整柜布局，可以参考这个高度布置，同时要注意仪表周边不要布置发热量大的元件比如大功率接触器、变压器，避免环境温度过高影响仪表的测量精度。接线端的走线要注意将温度传感器的信号线与动力线分开布线，避免平行走线带来的干扰，这些实际工程中的安装注意点，在做三维布局时都可以通过模型的位置排布提前规避，减少后期现场安装调试的整改工作量。

这款模型的结构细节完整，卡扣、散热槽、接线端的结构都清晰可辨，既可以用来做电气控制柜的装配布局演示，也可以作为同类仪表产品结构设计的参考，还原了工业温控仪表的典型结构特征，没有多余的装饰性结构，完全贴合工业现场实际使用的产品形态。
