旋钮式面板安装时间继电器结构设计

做设备电控系统布局的时候，这类旋钮式时间继电器是配电盘、设备操作面板上的常用元件，早年做小型自动化专机的电控部分时，经常要在面板上给这类元件预留安装位，稍不注意开孔尺寸或者安装深度留错，现场装件的时候就会出现元件卡不进面板、后部接线空间不足的问题，所以建模的时候把安装边界、外形细节做准确，对后续做面板开孔图、电控柜布局校验的帮助很大。

从实际使用场景来看，这类定时元件多用于设备的时序控制环节，比如小型输送带的延时启动、气动回路的动作延时保持、加热工位的定时通断、警示灯的延时熄灭这类场景，不需要复杂的编程操作，通过前部的大直径旋钮就能直接设定延时时长，现场操作人员不需要额外培训就能完成参数调整，比按键式的定时元件更适合车间现场的操作环境，哪怕操作人员戴着手套也能准确转动旋钮调整参数，不会出现按键误触的问题。

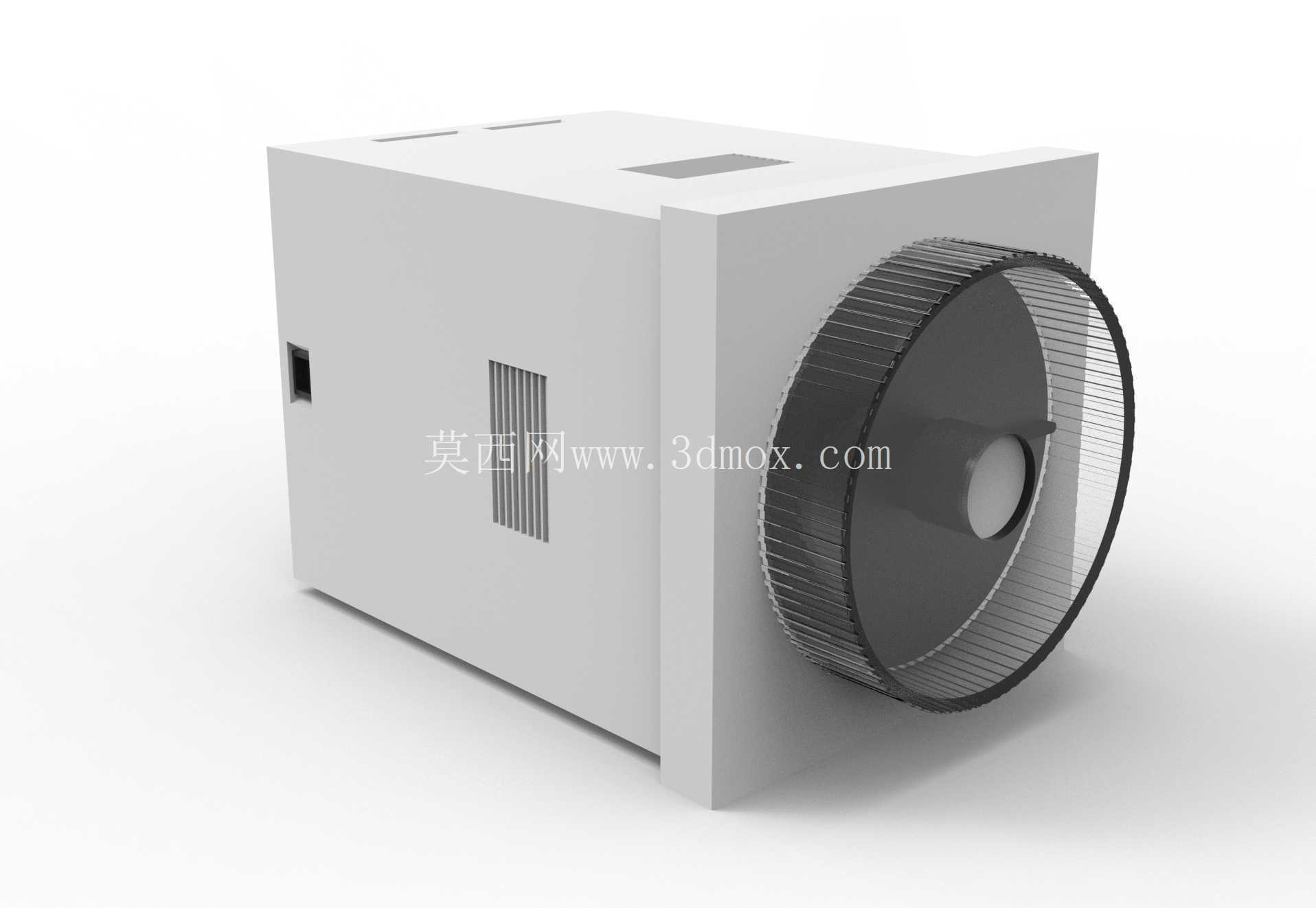

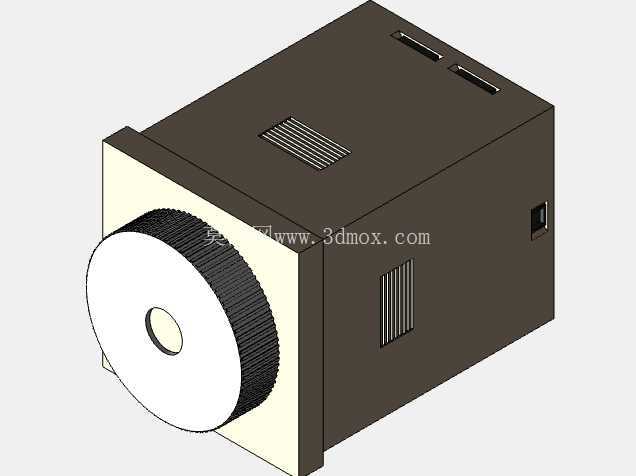

从结构设计的角度拆解这个元件，主体采用方形壳体设计，壳体侧面预留了散热通槽，因为元件内部是计时电路与输出触点，长时间通电工作时会产生一定热量，侧面的通槽可以形成自然对流的散热通道，避免壳体内部积热导致元件寿命缩短。前部的调节旋钮做了圆周方向的防滑齿结构，旋钮直径比壳体正面尺寸略大，转动时的受力手感更好，旋钮中心设置了状态指示窗，可以直观显示当前的定时进度或者触点通断状态，方便现场人员快速判断元件工作状态。壳体侧面还预留了状态指示的小窗口，不用凑到面板正面，从设备侧面也能快速观察元件的工作状态，适合设备密集排布的车间场景。

建模时需要重点把控的尺寸边界首先是面板安装的开孔尺寸，这类元件一般采用卡扣式面板安装，壳体前部的法兰边尺寸要大于开孔直径，后部壳体的横截面尺寸要与开孔匹配，安装时从面板正面推入，后部卡扣自动卡紧面板，不需要额外的固定螺丝，能大幅提升现场装配的效率。其次要注意元件的整体安装深度，也就是从面板正面到元件壳体最后端的尺寸，这个尺寸直接决定了电控柜或者操作箱的内部预留空间，如果深度尺寸把控不准，很容易出现元件后部顶住柜内线槽或者其他电气元件的问题，建模时还要预留出接线端子的操作空间，也就是元件后部要留出足够的接线操作余量，方便现场工人接控制线。

另外在细节设计上，壳体的棱角都做了小圆弧过渡，避免安装时锋利的边角划伤操作人员，前部旋钮与壳体之间预留了均匀的转动间隙，不会因为面板安装的轻微偏差导致旋钮卡滞。壳体的材质一般采用阻燃工程塑料，建模时的壁厚按照常规电气元件的壁厚设置，保证壳体的结构强度同时不会过度占用安装空间，后部的接线端子位置按照常规的接线方向预留，方便走线时的线束弯折整理，不会出现线束过度弯折导致的线芯断裂问题。

这类元件在建模时还原这些结构细节，不管是做电控柜的虚拟装配验证，还是做设备操作面板的人机工程校验，都能提供准确的参考，避免实际生产装配时出现干涉、安装不到位的问题，也能让后续做BOM清单统计、安装工艺编制的时候有更准确的三维依据。
